SERVICE MANUAL FS390_DE01 Version04.doc

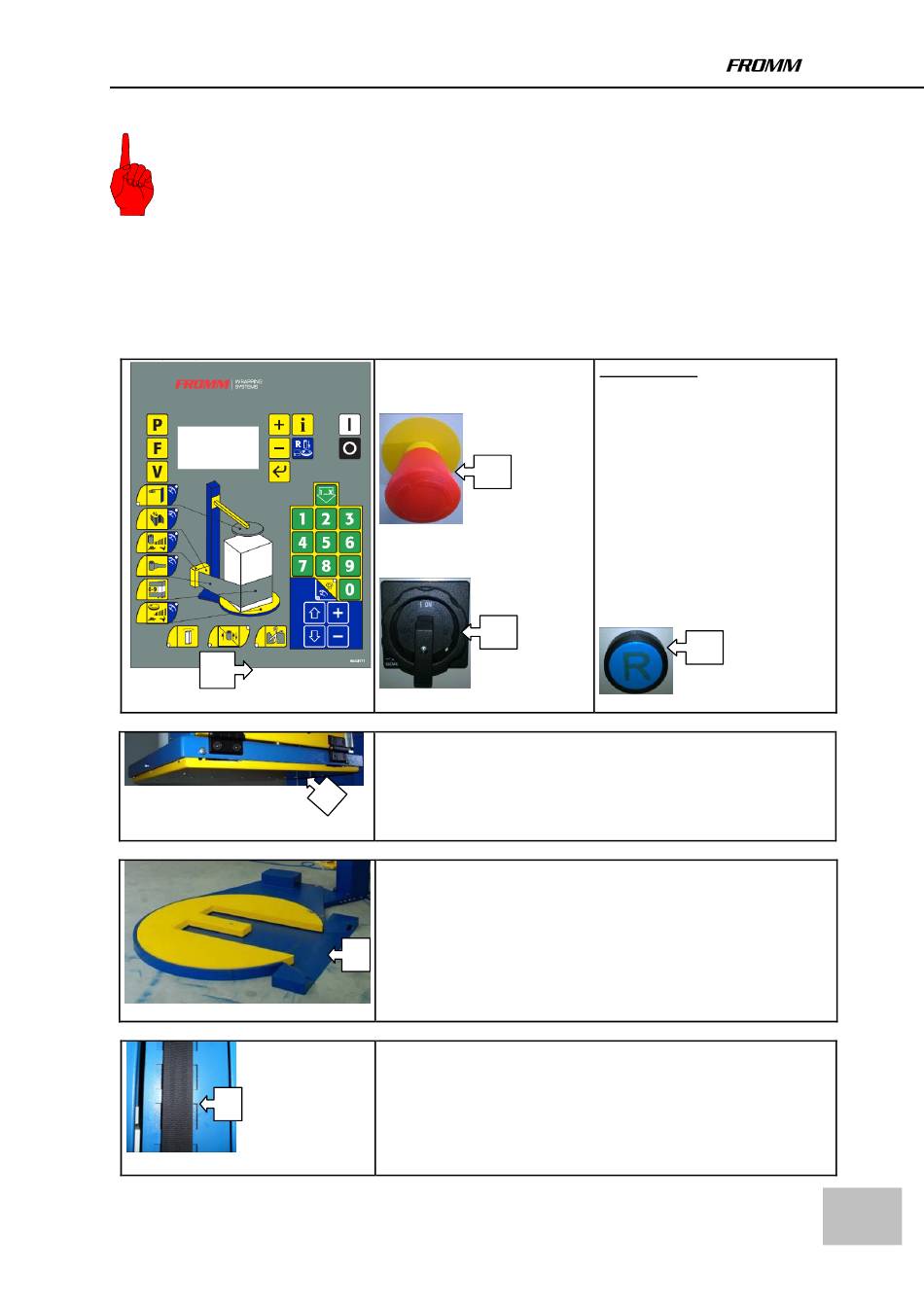

SICHERHEITSVORRICHTUNGEN
Wir möchten erneut darauf hinweisen, dass alle Sicherheitsvorrichtungen für die Sicherheit des
Betreibers, usw. montiert wurden. Sie dürfen nicht umgegangen oder von den Operationen
ausgeschlossen werden.
Nehmen Sie Bezug auf die im Folgenden angeführten Zeichnungen und auf die dazu angeführten
Bemerkungen.
Sehen Sie sich das Steuerpaneel an.
A
D = Einklemmschutz
D = Einklemmschutz
E
E = Fallschirmsystem
Für weitere Aktualisierungen, vgl. die Webseite www.fromm-stretch.com und nutzen Sie das Login!
Es ist verboten, diese Bedienungsanleitung oder Teil derselben oder jegliche andere Form ohne Genehmigung von Seiten
A = Akustisches Signal
B = Notstoppeinrichtung
B
C = Hauptschalter
C
Diese bewegliche Vorrichtung des Einklemmschutzes funktioniert
mit Hilfe vier mechanischer Sensoren.
Sobald ein externes Objekt in Kontakt mit dem unteren Bereich
D
des Wagens kommt, invertiert dieser seine Richtung und
übermittelt gleichzeitig dem Brett ein Signal, es soll seine
Bewegung einstellen.
Diese Sicherheitsvorrichtung wird mit Hilfe einer Fotozelle und
eines Reflektors betrieben.
Sobald ein externes Objekt zwischen die Fotozelle und den
Reflektor dringt, wird dem Brett das Signal übermittelt, seine
Bewegung umgehend einzustellen.
D
Diese mechanische Sicherheitsvorrichtung, das Fallschirmsystem,
nimmt ihren Betrieb auf, sobald es auf dem Riemen an Spannung
fehlt. Sie verhindert somit den Fall des Wagens.
des Verfassers zu vervielfältigen. © 2018
Hauptschalter:
Die Versorgung (1x230V) erfolgt
durch die Einschaltung über den
Hauptschalter. Die Spannung für
die verschiedenen Teile der
Steuervorrichtung
(24Vdc) erfolgt auch über die
Einschaltung der Maschine.
D= Einklemmschutz
E = Fallschirmsystem
R= Rücksetzungsknopf
R
13
