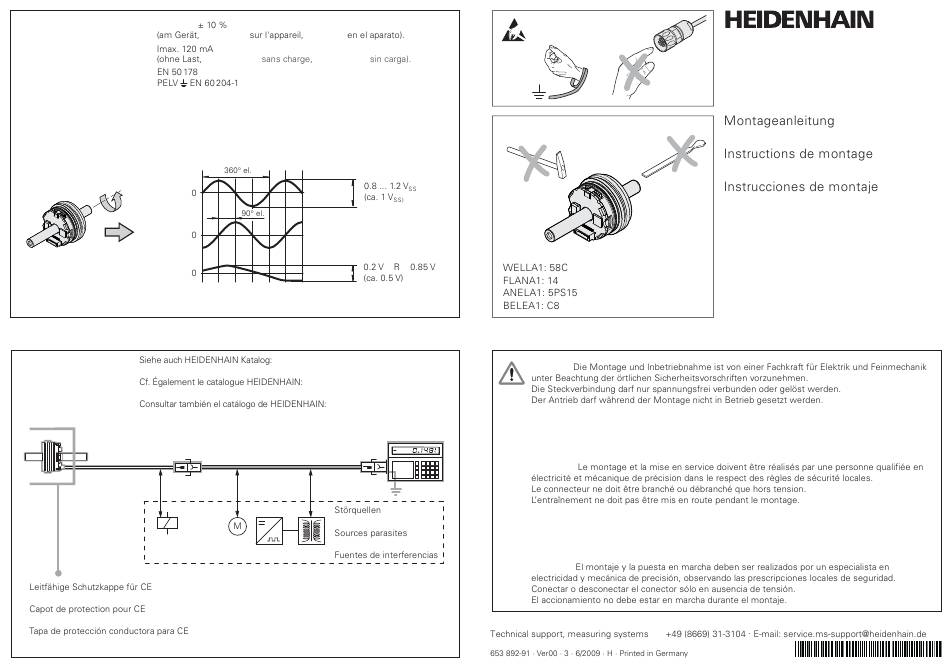

HEIDENHAIN ROD 1180 Montageanleitung

Spannungsversorgung
U = 5 V
P
Power supply
Tension d'alimentation
Tensione di alimentazione
Tensión de alimentación
Ausgangsignale
Output signals
Signaux de sortie
Segnali in uscita
Señales de salida
A, B, R
Allgemeine Hinweise
General Information See also General Electrical Information in the HEIDENHAIN brochure.
Informations générales
Informazioni generali Vedi anche catalogo HEIDENHAIN: informazioni generali elettriche.
Información general
> 100 mm
Conductive protective cap for CE
Cappa isolante di protezione per messa a terra
at encoder, integrato,
Without load, senza carico,
A
B
R
Allgemeine elektrische Hinweise.
Généralités électriques.
Información eléctrica general.
> 100 mm > 200 mm
Noise sources
Origine del disturbo
DIN EN 61340 – 5 – 1
DIN EN 61340 – 5 – 2
£ £
Achtung:
Note: Mounting and commissioning is to be conducted by a specialist in electrical equipment
and precision mechanics under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
The drive must not be put into operation during installation.
Attention:
Attenzione: il montaggio e la messa in funzione devono essere eseguiti da tecnici specialisti
elettricisti e in meccanica di precisione nel rispetto delle norme di sicurezza locali.
Il connettore non può essere collegato o scollegato sotto tensione.
L'azionamento non può essere messo in funzione durante il montaggio.
Atención:
DR. JOHANNES HEIDENHAIN GmbH
Mounting Instructions
Istruzioni di montaggio
ROD 1180
6/2009
{
