Proline Promass O 300 PROFIBUS PA
Endress+Hauser
Ergebnisse hinsichtlich der EMV erzielt werden. Voraussetzung für einen uneingeschränk-
ten Betrieb bei vorhandenen EMV-Störungen sind entsprechende Maßnahmen der Ein-
gangsbeschaltung. Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist
ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt.
1. Bei der Installation nationale Installationsvorschriften und Richtlinien beachten.
2. Bei großen Potenzialunterschieden zwischen den einzelnen Erdungspunkten:
Nur einen Punkt der Schirmung direkt mit der Bezugserde verbinden.
3. In Anlagen ohne Potenzialausgleich:
Kabelschirme von Feldbus-Systemen nur einseitig erden, beispielsweise am Feldbus-
Speisegerät oder an Sicherheitsbarrieren.
HINWEIS
In Anlagen ohne Potenzialausgleich: Mehrfache Erdung des Kabelschirms verursacht
netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
‣
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden.
‣
Den nicht angeschlossenen Schirm isolieren.
1
8

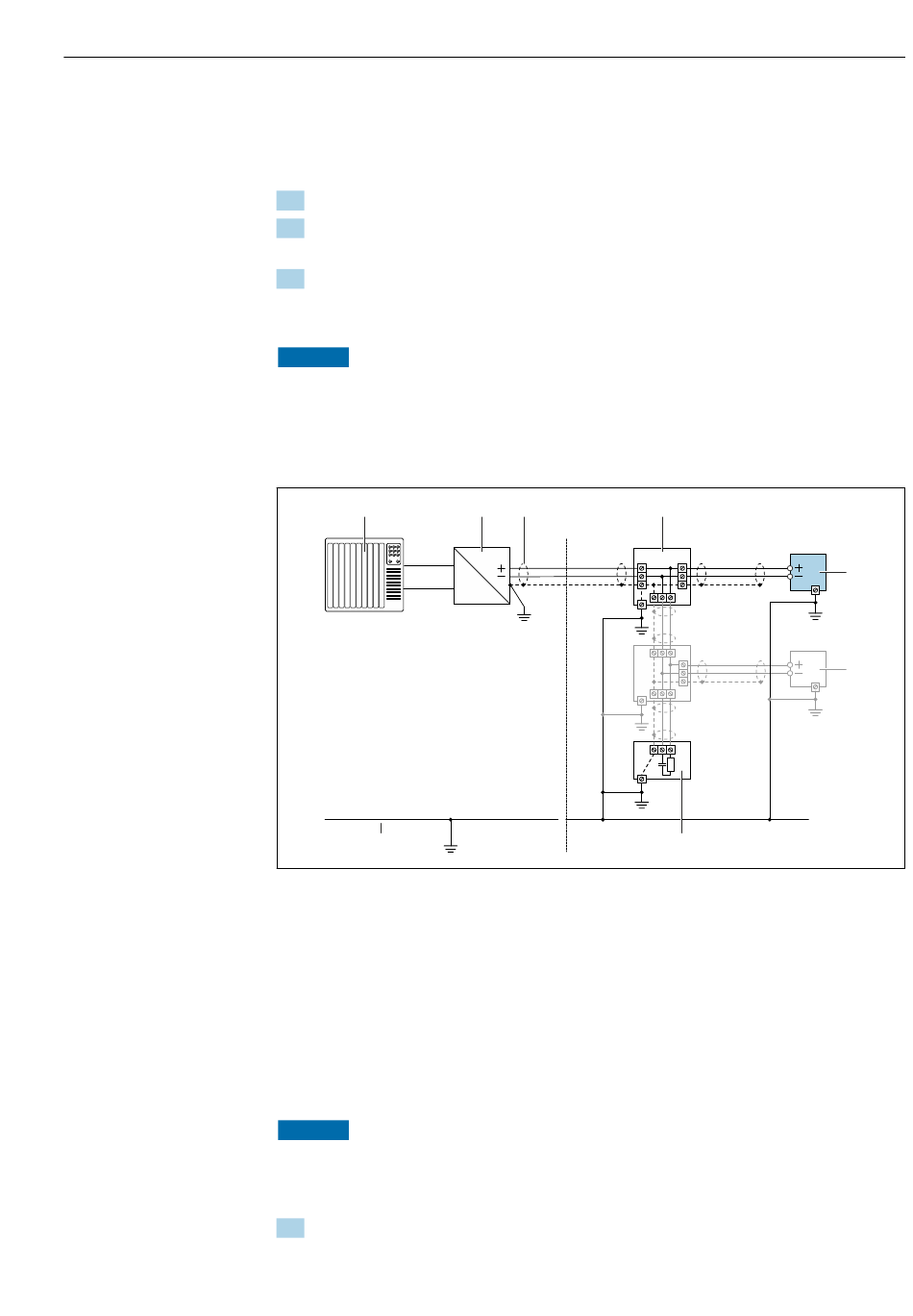

 10 Anschlussbeispiel für PROFIBUS PA
1 Automatisierungssystem (z.B. SPS)
2 Segmentkoppler PROFIBUS PA
3 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potenzialausgleichsleiter
7.2.7 Messgerät vorbereiten
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2 3
6 6
6
6
Elektrischer Anschluss
4
6
6
7
5
5
A0028768
