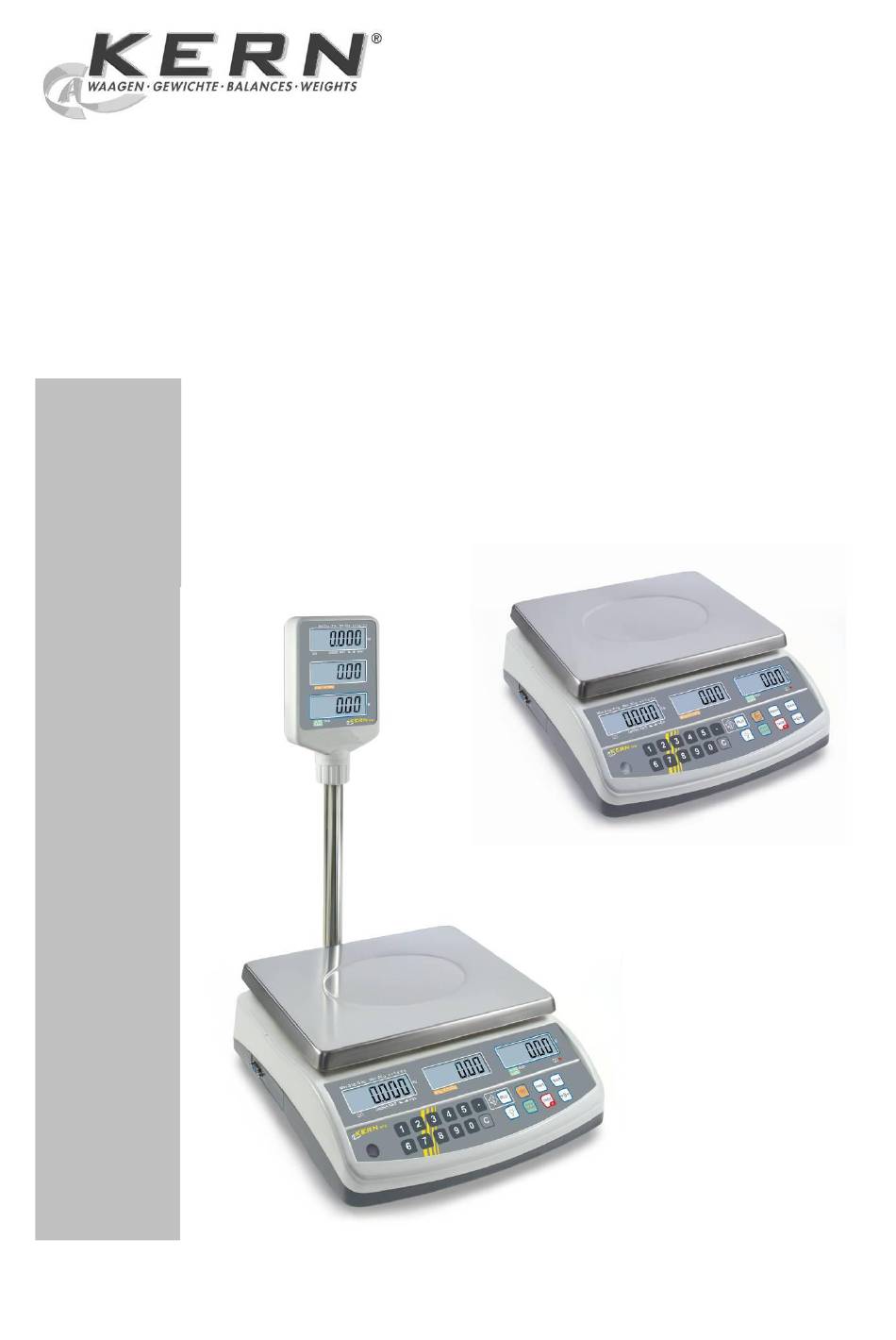

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Preisrechnende Waage KERN RPB_D Version 2.4 04/2013 RPB_D-BA-d-1324...
- Seite 2 KERN RPB_D Version 2.4 04/2013 Betriebsanleitung Preisrechnende Waage Inhaltsverzeichnis Technische Daten ..................4 Abmessungen ..........................5 Geräteübersicht ..................... 6 Anzeigenübersicht ........................7 Tastaturübersicht ........................9 Grundlegende Hinweise (Allgemeines) ............. 10 Bestimmungsgemäße Verwendung ..................10 Sachwidrige Verwendung ......................10 Gewährleistung ......................... 10 Prüfmittelüberwachung ......................
- Seite 3 Wartung, Instandhaltung, Entsorgung ............31 10.1 Reinigen ............................ 31 10.2 Wartung, Instandhaltung ......................31 10.3 Entsorgung ..........................31 Kleine Pannenhilfe ..................32 11.1 Fehlermeldungen ........................32 Konformitätserklärung ................33 RPB_D-BA-d-1324...
- Seite 4 1 Technische Daten Modelle ohne Hochanzeige: KERN RPB 6K1DM RPB 15K2DM RPB 30K5DM Wägebereich (Max) 3 kg / 6 kg 6 kg / 15 kg 15 kg / 30 kg Ablesbarkeit (d) 1 g / 2 g 2 g / 5 g 5 g / 10 g Mindestlast (Min) 20 g...
- Seite 5 Modelle mit Hochanzeige: KERN RPB 6K1DHM RPB 15K2DHM RPB 30K5DHM Wägebereich (Max) 3 kg / 6 kg 6 kg / 15 kg 15 kg / 30 kg Ablesbarkeit (d) 1 g / 2 g 2 g / 5 g 5 g / 10 g Mindestlast (Min) 20 g 40 g...
- Seite 6 2 Geräteübersicht Modelle ohne Hochanzeige: Modelle mit Hochanzeige: 1. Wägeplatte / Akkufach (unter Wägeplatte) 2. Libelle 3. Hochanzeige 4. Nicht dokumentiert 5. Fußschrauben 6. Ein/Aus-Schalter 7. Anschluss Netzadapter 8. Justierschalter RPB_D-BA-d-1324...
- Seite 7 2.1 Anzeigenübersicht Bediener- und Zweitanzeige (rückseitig serienmäßig bei Modellen ohne Hoch- anzeige): Gewicht Grundpreis Verkaufspreis Akkuladestandsanzeige Hochanzeige bei Modellen mit Stativ: Gewicht Grundpreis Verkaufspreis RPB_D-BA-d-1324...
- Seite 8 Anzeige Gewicht Hier wird das Gewicht des Wägeguts angezeigt. Der Indikator über dem Symbol zeigt an: Kapazität des Akkus bald erschöpft Bruttogewicht GROSS Nettogewicht Stabilitätsanzeige Nullstellanzeige Anzeige Grundpreis Grundpreis umschaltbar von € / kg oder € / 100 g. Der Indikator ...
- Seite 9 2.2 Tastaturübersicht Libelle Auswahl Funktion Numerische Tasten, PLU-Tasten Löschen Grundpreis speichern (langer Tastendruck), s. Kap. 8.2 Grundpreis abrufen (kurzer Tastensdruck) , s. Kap. 8.2 Einheit umschalten € / kg € / 100g Ausgabe an externes Gerät Parameterauswahl Addition in Summenspeicher - raus Rückgeld berechnen, s.
- Seite 10 3 Grundlegende Hinweise (Allgemeines) 3.1 Bestimmungsgemäße Verwendung Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
- Seite 11 4 Grundlegende Sicherheitshinweise 4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetrieb- nahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
- Seite 12 6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: Waage auf eine stabile, gerade Fläche stellen;...
- Seite 13 6.3 Transportsicherung Transportsicherung unbedingt entfernen (nur bei 6 kg-Modellen vorhanden) Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn herausdrehen. Zum Transport Transportschraube vorsichtig bis auf Anschlag im Uhrzeigersinn eindrehen und dann mit Kontermutter fixieren. RPB_D-BA-d-1324...
- Seite 14 6.3.1 Aufstellen Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. 6.3.2 Lieferumfang / Serienmäßiges Zubehör: Waage, s. Kap. 2 Netzadapter Arbeitsschutzhaube Betriebsanleitung 6.4 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen.
- Seite 15 6.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.
- Seite 16 Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili- sierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Justiergewicht bereitstellen, Details siehe Kap.1 „Techn. Daten“ 1. Waage einschalten und während des Selbsttests drücken.
- Seite 17 5. Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. drücken, der Justiervorgang wird gestartet. 6. Der Justiervorgang ist erfolgreich beendet. Justiergewicht abnehmen. drücken, die Waage kehrt in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehler- meldung ( ) im Display, Justiervorgang wiederholen.
- Seite 18 6.8 Eichung A llgemeines: Nach der EU-Richtlinie 90/384/EWG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
- Seite 19 6.8.1 Justierschalter und Siegelmarken Mögliche Versiegelungen: zwingend, und oder 1. Siegelmarke 1 2. Abdeckung 3. Eichschalter 4. Eichdraht 6.9 Überprüfung der Waageneinstellungen bezüglich der Eichung einer Waage Für die Justierung muss die Waage in den Servicemode umgeschaltet werden. Im Servicemode können Parameter der Waage verändert werden. Ist dies versehentlich geschehen, bitte mit KERN Kontakt aufnehmen.
- Seite 20 6.9.1 Servicemode Die Übersicht der Serviceparameter dient lediglich der Überprüfung der einge- stellten Parameter durch die zuständige Eichbehörde. Es dürfen keine Änderun- gen vorgenommen werden. Einstieg ins Menü: 1. Waage einschalten und während des Selbsttests drücken. 2. Mit den numerischen Tasten Passwort „0000“ eingeben und mit bestäti- gen.
- Seite 21 Übersicht der Serviceparameter: Werkseinstellungen sind mit [ ] gekennzeichnet. Beschreibung Funktion Einstellungen Justierfunktion, s. Kap. Auflösung 3000 6000 dual rAnge* Immer diese Einstellung benutzen € / kg € / 100g umschaltbar Price Unit Immer diese Einstellung benutzen Price Unit Wägebereich (Max)
- Seite 22 Anzeige interne Auflösung CoUntS Coin Teilungsschritte Währung Coin Immer diese Einstellung benutzen Coin Coin Coin Nicht dokumentiert rS-232 tYPE PRINTER rS-232 tYPE Immer diese Einstellung benutzen Nicht dokumentiert bAUd rAtE 2400 bAUd rAtE 4800* bAUd rAtE 9600 bAUd rAtE 19200 Nicht dokumentiert rS-232 mode...
- Seite 23 7 Betrieb 7.1 Ein-/Ausschalten Zum Einschalten Ein-/Ausschalter auf der rechten Unterseite der Waage nach vorne betätigen und kurz gedrückt halten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0" in allen drei Anzeigefenstern erscheint, ist die Waage wägebereit. ...
- Seite 24 8 Wägen mit Preisermittlung Nach Auflegen des Wägegutes und der Einstellung des Grundpreises, wird der Preis automatisch berechnet und im entsprechenden Anzeigefeld dargestellt. 8.1 Grundpreis-Eingabe über Tastatur Bei Einsatz eines Wägebehälters mit tarieren, s. Kap. 7.3. Wägegut auflegen ...
- Seite 25 8.1.1 Einheitenumschaltung €/kg in €/100 g Folgende Parameter sollten hierfür eingestellt sein: Um diese Einstellungen vorzunehmen, wie folgt vorgehen: Waage einschalten und während des Selbsttests drücken (Sollte „oFF“ nicht angezeigt werden, drücken) RPB_D-BA-d-1324...
- Seite 26 drücken (Sollte „oFF“ nicht angezeigt werden, drücken) drücken (Sollte „on“ nicht angezeigt werden, drücken) erneut drücken (Sollte „on“ nicht angezeigt werden, drücken) bestätigen Nach einem kurzen Signalton kehrt die Waage automatisch in den Wägemodus zu- - Taste kann nun zwischen €/kg und €/ rück.
- Seite 27 8.2 Speicher für Grundpreise (PLU = Price look up) Die Waage kann 10 Grundpreise speichern. Speichern: Grundpreis über die numerischen Tasten eingeben. ca. 3 Sekunden gedrückt halten. Gewünschte PLU-Taste über die numerischen Tasten eingeben. Der Grundpreis wird unter der eingegeben PLU gespeichert. Abrufen / Verkaufspreis anzeigen: ...
- Seite 28 Bevor eine weitere PLU abgerufen werden kann, muss der angezeigte Grundpreis mit gelöscht werden. Rückgeld berechnen: Bei Anzeige Verkaufspreis (z.B. 2.25 €) drücken. Gegebenen Betrag z. B. 5.00 € mit den numerischen Tasten einge- ben. Die Waage berechnet das Rückgeld und zeigt dieses an, z. B. 2.75 €. ...
- Seite 29 9 Weitere nützliche Funktionen 9.1 AUTO CLEAR Aktivieren: Durch Drücken von wird die AUTO-CLEAR-Funktion aktiviert, gleichzeitig wird in der Anzeige der Pfeil über „AUTO CLEAR“ eingeblendet. Der eingestellte Grundpreis wird bei entlasteter Waage automatisch gelöscht. Deaktivieren: erneut drücken, die AUTO-CLEAR-Funktion wird deaktiviert, der Pfeil über „AUTO CLEAR“...
- Seite 30 9.3 AUTO POWER OFF Zur Schonung des Akkus (Option) kann die automatische Abschaltfunktion aktiviert werden, Abschaltzeit wählbar nach 0, 3, 5 oder 10 Minuten. drücken. „Auto off“ mit der Waage einschalten und während des Selbsttest aktuellen Einstellung angezeigt wird. ...
- Seite 31 Wartung, Instandhaltung, Entsorgung 10.1 Reinigen Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung. Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach.
- Seite 32 11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache Die Gewichtsanzeige Die Waage ist nicht eingeschaltet. leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netz- kabel nicht eingesteckt/defekt).
- Seite 33 12 Konformitätserklärung KERN & Sohn GmbH D-72322 Balingen-Frommern Tel: 0049-[0]7433- 9933-0 Postfach 4052 Fax: 0049-[0]7433-9933-149 E-Mail: info@kern-sohn.de Internet: www.kern-sohn.de Konformitätserklärung EG-Konformitätserklärung EC-Declaration of -Conformity EC- Déclaration de conformité EC-Declaración de Conformidad EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Prohlášení o shode EC- Declaração de conformidade EC-Deklaracja zgodności EC-Заявление...
- Seite 34 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
