ABB Protronic 100 Installationsanleitung Seite 15

Modul BEA4_RTC:
Echtzeituhr
Echtzeituhr mit Datum, Wochentag, Uhrzeit.
Nutzung in datums- und zeitgesteuerten Prozessen mit freier
Konfiguration (IBIS-R+)
Automatische Sommer-/Winterzeitumstellung und Schaltjahr-
erkennung
Jahr2000 kompatibel
Synchronisierbar über Binärkontakt
Batteriepuffer, alternativ Kondensatorpuffer (min. 72 Std.)
4 binäre Ein-/Ausgänge, galvanisch getrennt, Funktion als
Ein- oder Ausgang konfigurierbar
(technische Daten siehe Modul BEA6-BIN)
Voraussetzung: Firmware und Softwarebibliothek IBIS-R+ 3.6
24 V DC
(+)
24 V DC
E*
(+)
A*
(-)

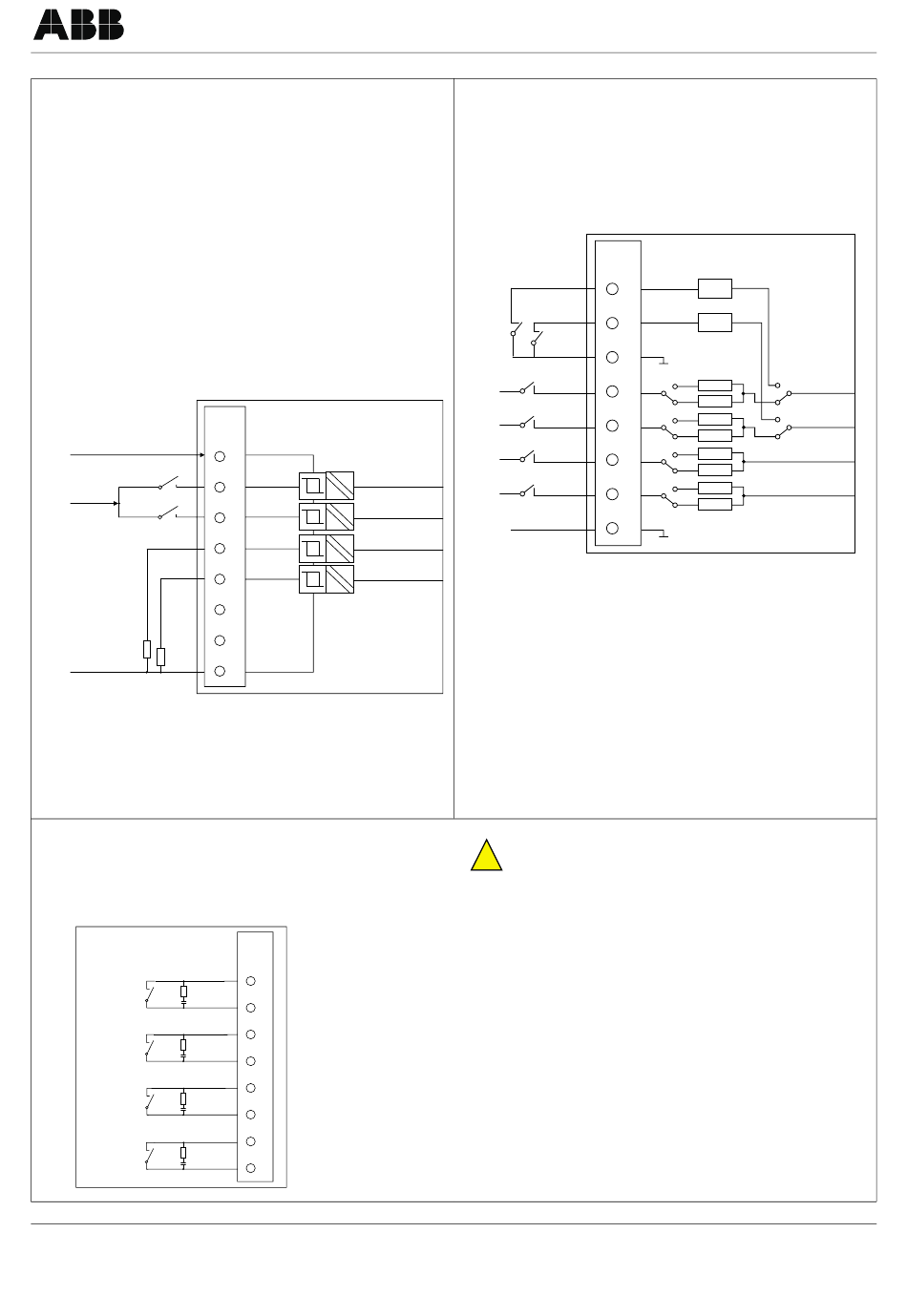

Bild 2-14 Echtzeituhr
*) Anschlussbeispiel:
E = Binäreingänge, A = Binärausgänge
Modul BEA4_REL:
Binärausgangsmodul 4 × Relais
Nur benutzbar auf den Steckplätzen 6 und 7.
4 Relais mit Schließer
Rel.1
Rel.2
Rel.3
Rel.4
42/62-50011 DE Protronic 100/500/550, Regler für Prozesstechnik
L
+
BE1/BA1
1
BE2/BA2
2
BE3/BA3
3
BE4/BA4
4
5
6
-
BEA4_RTC
T
1
2
3
4
5
6
7
8
BA4_REL
Modul AE4_F:
Frequenz-Eingangsmodul 4 × F
4 Eingänge für folgende Funktionen:
Frequenz (1/4kanalig)
Periodendauer (4kanalig)
Impulszählung/Inkrementalgeber (2kanalig)
Inkrementalgeber mit Nullpunktkorrektur (1kanalig)
H
1
2
3
(+)
4
(+)
5
(+)
6
(+)
7
(-) 8
Bild 2-15 Frequenz-Eingangsmodul 4
Die vier Eingänge eines Moduls können nur mit der gleichen
Messaufgabe betrieben werden.
Bei der Inkrementmessung wird die Dreh/Bewegungsrichtung
erkannt. Hierzu werden zwei Eingänge zu einem resultieren-
den Eingang verbunden.
Bei der Inkrementmessung mit Nullpunkterkennung wird die
Dreh-/Bewegungsrichtung erkannt und über einen 3. Eingang
der Messeingang auf Null gesetzt, wenn dieser Eingang ge-
setzt wird. Damit wird eine absolute Weg/Winkelmessung
möglich. Hierzu werden drei Eingänge zu einem resultieren-
den Eingang verbunden. Der 4. Eingang ist dann nicht benutz-
bar.
Achtung
!
Maximale Schaltspannung 250 V AC, maximaler Schalt-
strom 1 A, cos ϕ = 0,9.
Sollen Kleinspannungen (≤ 50 V) und Netzspannungen
(≥ 100 V) auf gleichem Modul geschaltet werden, so muss
zur Einhaltung der in EN 61 010-1 geforderten Luft- und
Kriechstrecken zwischen beiden unterschiedlichen Krei-
sen ein Relais unbeschaltet bleiben.
Bild 2-16 Binärausgangsmodul 4
Installieren
9,5 V DC
NAMUR
9,5 V DC
NAMUR
0/5 V
0/24 V
0/5 V
0/24 V
0/5 V
0/24 V
0/5 V
0/24 V
AE4_F
×
F
×
Relais
