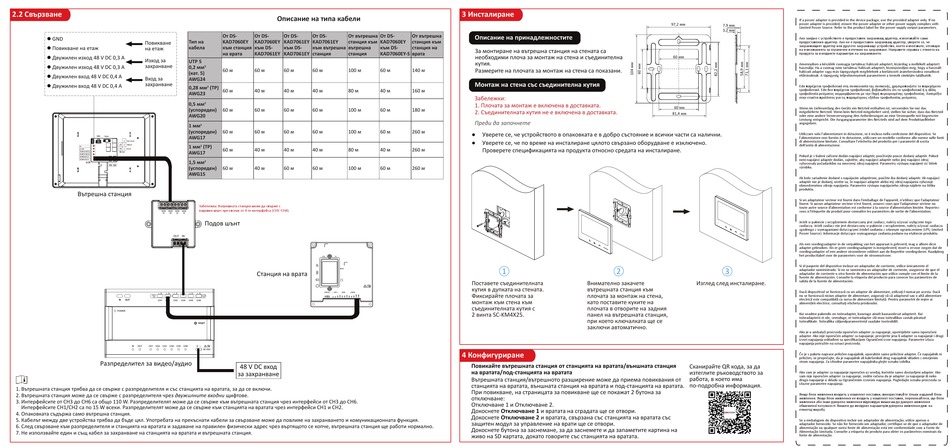

2.2 Свързване
� GND
Тип на
Повикване
кабела
� Повикване на етаж
на етаж
� Двужилен изход 48 V DC 0,3 A
Изход за
UTP 5
захранване
� Двужилен изход 48 V DC 0,3 A
0,2 мм
(кат. 5)
� Двужилен вход 48 V DC 0,4 A
Вход за
AWG24
захранване
� Двужилен вход 48 V DC 0,4 A
0,28 мм
AWG23
0,5 мм
(успореден)
AWG20
1 мм
(успореден)
AWG17
1 мм
AWG17
1,5 мм
(успореден)
AWG15
Вътрешна станция
OUT IN
Разпределител за видео/аудио
1. Вътрешната станция трябва да се свърже с разпределителя и със станцията на вратата, за да се включи.
2. Вътрешната станция може да се свърже с разпределителя чрез двужилните входни щифтове.
3. Интерфейсите от CH3 до CH6 са общо 110 W. Разпределителят може да се свърже към вътрешната станция чрез интерфейси от CH3 до CH6.
Интерфейсите CH1/CH2 са по 15 W всеки. Разпределителят може да се свърже към станцията на вратата чрез интерфейси CH1 и CH2.
4. Опаковката съдържа само вътрешна станция.
5. Кабелът между две устройства трябва да бъде цял. Употребата на прекъснати кабели за свързване може да повлияе на захранването и комуникационната функция.
6. След свързване към разпределителя и станцията на вратата и задаване на правилен физически адрес чрез въртящото се копче, вътрешната станция ще работи нормално.
7. Не използвайте един и същ кабел за захранване на станцията на вратата и вътрешната станция.
Описание на типа кабели
От DS-
От DS-
От DS-
От DS-
От вътрешна
От DS-
KAD7060EY
KAD7060EY
KAD7061EY
KAD7061EY
станция към
KAD7060EY
към станция
към DS-
към DS-
към вътрешна
вътрешна
към DS-
на врата
KAD7061EY
KAD7061EY
станция
станция
KAD7060EY-S
2
60 м
60 м
60 м
60 м
100 м
60 м
2
(TP)
60 м
40 м
40 м
40 м
80 м
40 м
2
60 м
60 м
60 м
60 м
100 м
60 м
2
60 м
60 м
60 м
60 м
100 м
60 м
2
(TP)
60 м
40 м
40 м
40 м
80 м
40 м
2
60 м
40 м
60 м
60 м
100 м
60 м
Забележка: Вътрешната станция може да свърже с
подовия шънт чрез всеки от 4-те интерфейса (CH1~CH4).
Подов шънт
Станция на врата
48 V DC вход
за захранване
3 Инсталиране
От вътрешна
Описание на принадлежностите
станция към
станция на
За монтиране на вътрешна станция на стената са
врата
необходими плоча за монтаж на стена и съединителна
кутия.
140 м
Размерите на плочата за монтаж на стена са показани.
Монтаж на стена със съединителна кутия
160 м
Забележки:
1. Плочата за монтаж е включена в доставката.
180 м
2. Съединителната кутия не е включена в доставката.
Преди да започнете
260 м
●
Уверете се, че устройството в опаковката е в добро състояние и всички части са налични.
●
Уверете се, че по време на инсталиране цялото свързано оборудване е изключено.
260 м
Проверете спецификацията на продукта относно средата на инсталиране.
260 м
1
Поставете съединителната
Внимателно закачете
кутия в дупката на стената.
вътрешната станция към
Фиксирайте плочата за
плочата за монтаж на стена,
монтаж към стена към
като поставите куките на
съединителната кутия с
плочата в отворите на задния
2 винта SC-KM4X25.
панел на вътрешната станция,
при което ключалката ще се
заключи автоматично.
4 Конфигуриране
Повикайте вътрешната станция от станцията на вратата/външната станция
на вратата/под-станцията на вратата
Вътрешната станция/вътрешното разширение може да приема повиквания от
станцията на вратата, външната станция на вратата и под-станцията на вратата.
При повикване, на страницата за повикване ще се покажат 2 бутона за
отключване:
Отключване 1 и Отключване 2.
Докоснете Отключване 1 и вратата на сградата ще се отвори.
Докоснете Отключване 2 и вратата, свързана със станцията на вратата със
защитен модул за управление на врати ще се отвори.
Докоснете бутона за заснемане, за да заснемете и да запаметите картина на
живо на SD картата, докато говорите със станцията на вратата.
97,2 мм
7,9 мм
3,2 мм
60 мм
60 мм
81,4 мм
2
3
Изглед след инсталиране.
Сканирайте QR кода, за да
изтеглите ръководството за
работа, в което има
по-подробна информация.
