WAGNER W 560 Maritim Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für W 560 Maritim:
- Originalbetriebsanleitung (49 Seiten) ,
- Handbuch (21 Seiten)
Verwandte Anleitungen für WAGNER W 560 Maritim
Inhaltszusammenfassung für WAGNER W 560 Maritim
- Seite 1 Originalbetriebsanleitung 2 Jahre Garantie W 560 2 years Guarantee Maritim 2 ans de garantie 2 jaar D/GB/F/NL garantie...
- Seite 2 W 560 Maritim ...
- Seite 3 W 560 Maritim click ...
- Seite 4 W 560 Maritim ...
- Seite 5 W 560 Maritim 4 3 2 ...
- Seite 6 W 560 Maritim ................1 - 14 ................15 - 28 ................29 - 42 ................43 - 56 ..........58 ++ ...
-
Seite 7: Beschreibung/ Lieferumfang

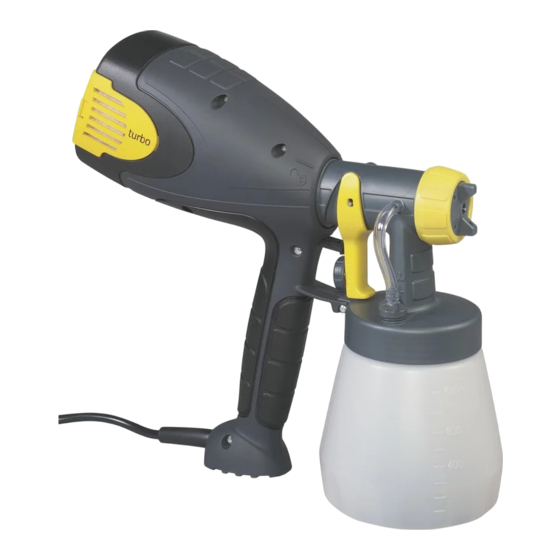

W 560 Maritim 4. Beschreibung/ Lieferumfang Beschreibung (Abb. 1) 1) Luftkappe 2) Düse 3) Überwurfmutter 4) Spritzpistole Vorderteil 5) Abzugsbügel 6) Spritzpistole Hinterteil 7) Materialmengenregulierung 8) Luftfilter Abdeckung (rechts + links) 9) Netzkabel 10) Behälter 11) Belüftungsschlauch 12) Ventil 13) Reinigungsbehälter 14) Reinigungsbürste... - Seite 8 W 560 Maritim Messen der Viskosität (Abb. 2) 1. Beschichtungsstoff vor der Messung gründlich durchrühren. 2. Viskositätsmessbecher bis über den Rand in den Beschichtungsstoff eintauchen. 3. Den Messbecher anheben und die Zeit in Sekunden messen, bis der Flüssigkeits- faden beim Auslaufen abreißt.
-
Seite 9: Auswahl Spritzbild
W 560 Maritim 9. Auswahl Spritzbild An der Spritzpistole können je nach Anwendung und Objekt drei verschiedene Spritzstrahlformen eingestellt werden. WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der Luftkappe den Abzugsbügel ziehen. Bei leicht gelöster Überwurfmutter (Ab. 6, 1) die Luftkappe (2) in die gewünschte Spritzbild- Position drehen (Pfeil). -
Seite 10: Arbeitsunterbrechung Bis 4 Stunden
W 560 Maritim 12. Arbeitsunterbrechung bis 4 Stunden • Gerät ausschalten. • Beim Verarbeiten von 2 Komponenten-Lacken, ist das Gerät sofort zu reinigen. 13. Außerbetriebnahme und Reinigung Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine Garantieansprüche übernommen. -
Seite 11: Zusammenbau
W 560 Maritim Behälter verschließen und gut durchschütteln. 17) Nach dem Herausnehmen Teile abwischen. Zusammenbau Gerät darf nur mit unversehrtem Membran (Abb. 11 A, 15) betrieben werden. • Membran (Abb. 11 A, 15) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe hierzu auch Markierung auf dem Pistolenkörper. -
Seite 12: Ersatzteilbestellung
W 560 Maritim Ersatzteilliste (Abb. 11) Pistolenvorderteil kpl. mit Behälter 800 ml 2317 753 Luftfilterset (rechts + links) 0417 912 Luftfilter Abdeckung (rechts + links) 2324 597 Behälterdichtung 0417 358 Steigrohr 0417 357 Behälter mit Deckel (800ml) 0413 909 Behälter mit Deckel (1400ml) 0417 921 13, 14, 15 Belüftungsschlauch, Ventildeckel, Membran... -
Seite 13: Behebung Von Störungen
W 560 Maritim Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter www.wagner-group.com 17. Behebung von Störungen Störung Ursache Abhilfe • Kein Düse verstopft ➞ Reinigen • Beschichtungsstoff- Steigrohr verstopft ➞ Reinigen • austritt an der Düse Materialmengen-Einstellung ➞ Nach rechts drehen (+) zu weit nach links gedreht (-) •... -
Seite 14: Technische Daten
W 560 Maritim Störung Ursache Abhilfe • Farbe im Membran verschmutzt ➞ Membran reinigen • Belüftungsschlauch Membran defekt ➞ Membran ersetzen 18. Technische Daten Technische Daten Max. Viskosität 60 DIN-s Spannung 230 V , 50 Hz Leistungsaufnahme 460 W Zerstäubungsleistung 130 W Max.
