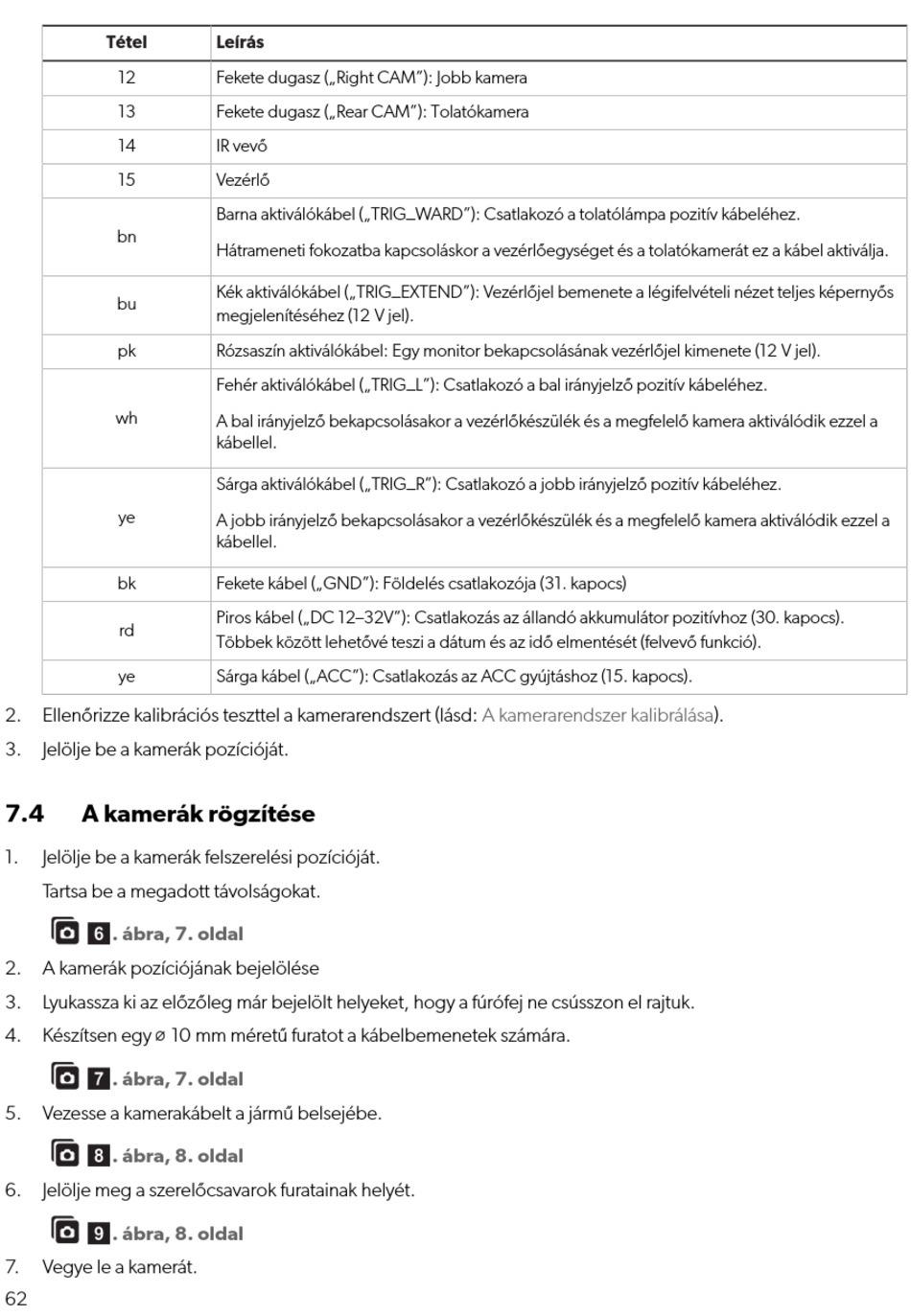

Tétel
12
13
14
15
bn
bu
pk
wh
ye
bk
rd
ye
2. Ellenőrizze kalibrációs teszttel a kamerarendszert (lásd:
3. Jelölje be a kamerák pozícióját.
7.4 A kamerák rögzítése
1. Jelölje be a kamerák felszerelési pozícióját.
Tartsa be a megadott távolságokat.
. ábra, 7. oldal
2. A kamerák pozíciójának bejelölése
4. Készítsen egy ⌀ 10 mm méretű furatot a kábelbemenetek számára.
3. Lyukassza ki az előzőleg már bejelölt helyeket, hogy a fúrófej ne csússzon el rajtuk.
. ábra, 7. oldal
5. Vezesse a kamerakábelt a jármű belsejébe.
. ábra, 8. oldal
6. Jelölje meg a szerelőcsavarok furatainak helyét.
. ábra, 8. oldal
7. Vegye le a kamerát.
62
Leírás
Fekete dugasz („Right CAM"): Jobb kamera
Fekete dugasz („Rear CAM"): Tolatókamera
IR vevő
Vezérlő
Barna aktiválókábel („TRIG_WARD"): Csatlakozó a tolatólámpa pozitív kábeléhez.
Hátrameneti fokozatba kapcsoláskor a vezérlőegységet és a tolatókamerát ez a kábel aktiválja.
Kék aktiválókábel („TRIG_EXTEND"): Vezérlőjel bemenete a légifelvételi nézet teljes képernyős
megjelenítéséhez (12 V jel).
Rózsaszín aktiválókábel: Egy monitor bekapcsolásának vezérlőjel kimenete (12 V jel).
Fehér aktiválókábel („TRIG_L"): Csatlakozó a bal irányjelző pozitív kábeléhez.
A bal irányjelző bekapcsolásakor a vezérlőkészülék és a megfelelő kamera aktiválódik ezzel a
kábellel.
Sárga aktiválókábel („TRIG_R"): Csatlakozó a jobb irányjelző pozitív kábeléhez.
A jobb irányjelző bekapcsolásakor a vezérlőkészülék és a megfelelő kamera aktiválódik ezzel a
kábellel.
Fekete kábel („GND"): Földelés csatlakozója (31. kapocs)
Piros kábel („DC 12–32V"): Csatlakozás az állandó akkumulátor pozitívhoz (30. kapocs).
Többek között lehetővé teszi a dátum és az idő elmentését (felvevő funkció).
Sárga kábel („ACC"): Csatlakozás az ACC gyújtáshoz (15. kapocs).
A kamerarendszer kalibrálása).
