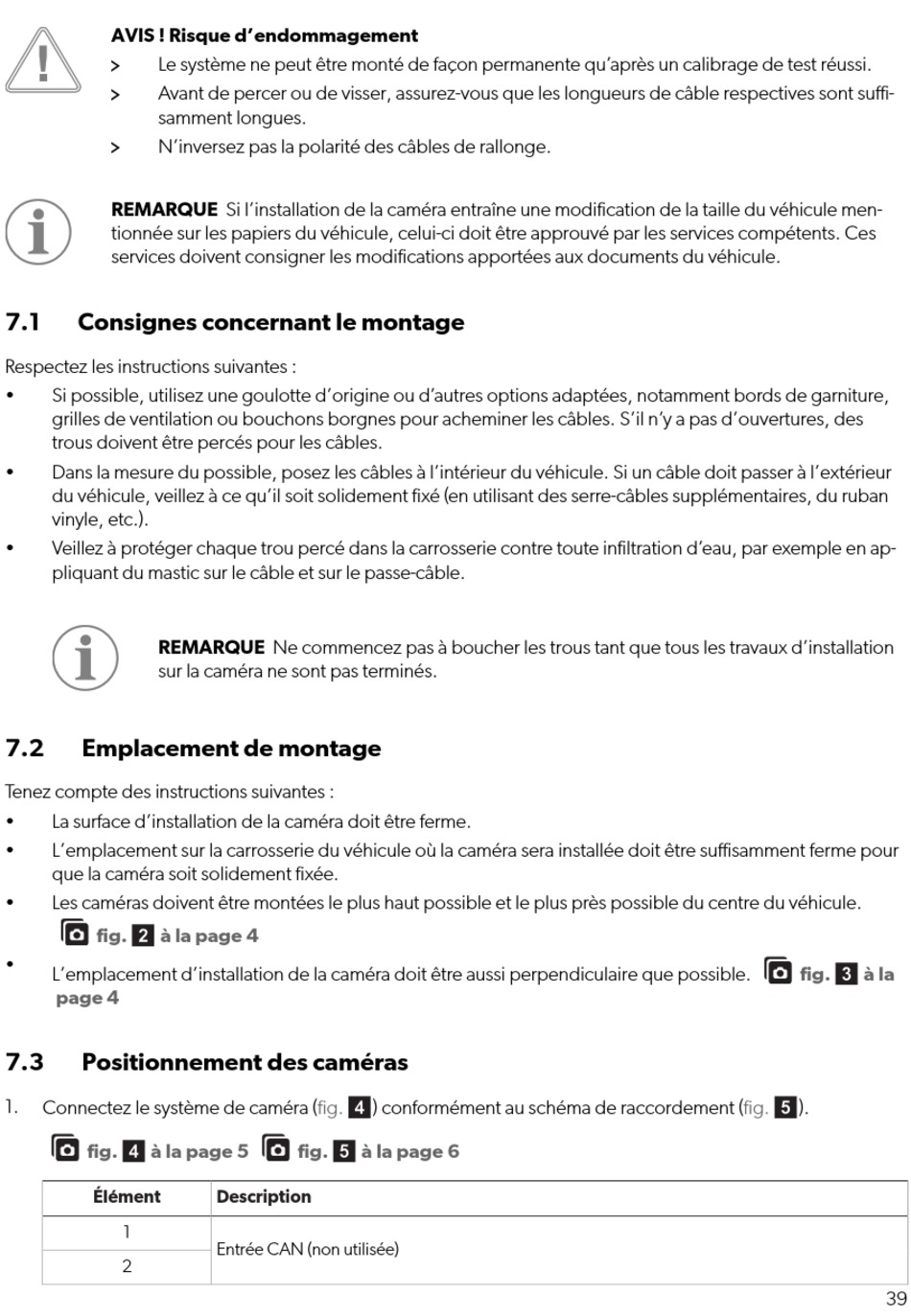

AVIS ! Risque d'endommagement
Le système ne peut être monté de façon permanente qu'après un calibrage de test réussi.
Avant de percer ou de visser, assurez-vous que les longueurs de câble respectives sont suffi-
samment longues.
N'inversez pas la polarité des câbles de rallonge.
REMARQUE Si l'installation de la caméra entraîne une modification de la taille du véhicule men-
tionnée sur les papiers du véhicule, celui-ci doit être approuvé par les services compétents. Ces
services doivent consigner les modifications apportées aux documents du véhicule.
7.1 Consignes concernant le montage
Respectez les instructions suivantes :
• Si possible, utilisez une goulotte d'origine ou d'autres options adaptées, notamment bords de garniture,
grilles de ventilation ou bouchons borgnes pour acheminer les câbles. S'il n'y a pas d'ouvertures, des
trous doivent être percés pour les câbles.
• Dans la mesure du possible, posez les câbles à l'intérieur du véhicule. Si un câble doit passer à l'extérieur
du véhicule, veillez à ce qu'il soit solidement fixé (en utilisant des serre-câbles supplémentaires, du ruban
vinyle, etc.).
• Veillez à protéger chaque trou percé dans la carrosserie contre toute infiltration d'eau, par exemple en ap-
pliquant du mastic sur le câble et sur le passe-câble.
REMARQUE Ne commencez pas à boucher les trous tant que tous les travaux d'installation
sur la caméra ne sont pas terminés.
7.2 Emplacement de montage
Tenez compte des instructions suivantes :
• La surface d'installation de la caméra doit être ferme.
• L'emplacement sur la carrosserie du véhicule où la caméra sera installée doit être suffisamment ferme pour
que la caméra soit solidement fixée.
• Les caméras doivent être montées le plus haut possible et le plus près possible du centre du véhicule.
fig.  à la page 4
•
L'emplacement d'installation de la caméra doit être aussi perpendiculaire que possible.
page 4
7.3 Positionnement des caméras
1.
Connectez le système de caméra (fig. ) conformément au schéma de raccordement (fig. ).
fig.  à la page 5
Élément
1
2
fig.  à la page 6
Description
Entrée CAN (non utilisée)
fig.  à la
