Ohlins BM 676 Montageanleitung

Einstellarbeiten
WARNUNG!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
mit den von Öhlins empfohlenen Einstellwerten
übereinstimmen. Lesen Sie zuerst das
Handbuch bevor Sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen Öhlins Händler wenn
Sie Fragen in Bezug auf die Abstimmung des
Stoßdämpfers haben.
Druckstufe
Zugstufendämpfung
Einstellwerte
Empfohlenes Set-Up
Druckstufe 12 Klicks
Zugstufe 14 Klicks
Federvorspannung 17 mm
Einstellbereich 0-10 mm
Stoßdämpfer Daten
Länge 402.5 mm
Hub 75 mm
Feder 01103-49
Feder, unbelastet 240 mm
Federrate 130 N/mm
Öhlins Produkte unterliegen einer
Dennoch können geringe
kontinuierlichen Verbesserung und Unterschiede zwischen den hier
Weiterentwicklung. Diese
gezeigten und beschriebenen
Montageanleitung wurde bis zum
Produkten und der tatsächlich
Druckschluss so aktuell wie irgend ausgelieferten Ware existieren.
möglich gehalten.
Veröffentlicht am 06.11.2012
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche S-194 27 Upplands Väsby, Sweden
Genehmigung von Öhlins Racing AB
ist verboten.
Feder-
vorspannungs-
versteller
Federweg unbelastet und belastet
R1 - R2 20 mm
R1 - R3 55 mm
F1 - F2 42 mm
F1 - F3 51 mm
Lesen Sie mehr über den belasteten und
den unbelasteten Federweg in Ihrer Öhlins
Betriebsanleitung.
Teile Nr. BM676_1
Öhlins Racing AB
Box 722
Phone +46 8 590 025 00
Fax +46 8 590 025 80
www.ohlins.com

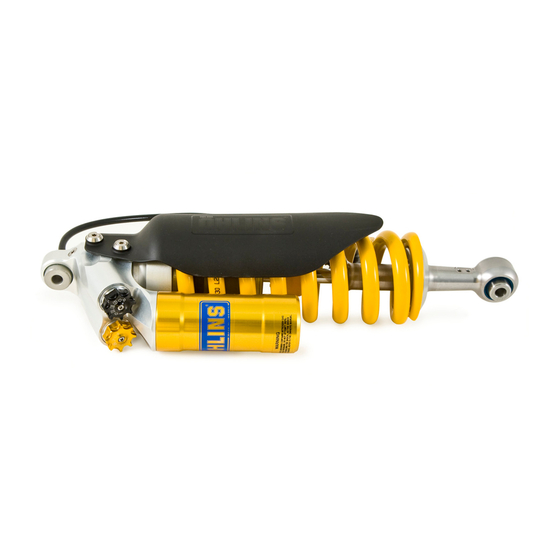

Stoßdämpfer für BMW R1200 GS, Hinten
BM 676
Montageanleitung
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen
kontaktieren Sie Ihren Öhlins Händler.
Lieferumfang
Art. Nr. Stück
Stoßdämpfer BM676
Unterlegscheibe 00153-01
Schraube MC6S 6x16 01046-01
Schraube MC6S 8x16 01046-22
Halterung 02267-05
Halterung 02267-06
Adapter 21866-01
Öhlins Aufkleber 00192-01
Notiz Aufkleber 01180-01
Kabelbinder 00231-01
Montageanleitung 07242-01
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können sich
Schmiermittel und Schutzöle lösen und die
Verpackung verunreinigen. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt gründlich mit
einem Stofflappen vor dem Einbau.
WARNUNG!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau durch.
Ein Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst
1
2
2
1
1
1
1
2
1
2
1
