Ohlins BM 677 Montageanleitung

Einstellarbeiten
Warnung!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
mit den von Öhlins empfohlenen Einstellwerten
übereinstimmen. Lesen Sie zuerst das
Handbuch bevor Sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen Öhlins Händler wenn
Sie Fragen in Bezug auf die Abstimmung des
Stoßdämpfers haben.
Einstellwerte
Empfohlenes Set-Up
Druckstufendämpfung 12 Klicks
Zugstufendämpfung 12 Klicks
Spring Preload 10 mm
Stoßdämpfer Daten
Länge 340 mm
Federweg 90.5 mm
Öhlins Produkte unterliegen einer
bekommen Sie bei Ihrem Öhlins
kontinuierlichen Verbesserung und
Importeur. Sollten Sie Fragen zum
Weiterentwicklung. Diese
Inhalt dieser Montageanleitung
Montageanleitung wurde bis zum
haben, so kontaktieren Sie Ihren
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den
hier gezeigten und beschriebenen
Produkten und der tatsächlich
Veröffentlicht am 05.01.2012
ausgelieferten Ware existieren.
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche S-194 27 Upplands Väsby, Sweden
Genehmigung von Öhlins Racing AB
ist verboten.
Zugstufenversteller
Druckstufenversteller
Federweg unbelastet / belastet
R1 - R2 20 mm
R1 - R3 55 mm
F1 - F2 42 mm
F1 - F3 51 mm
Lesen Sie mehr über den unbelasteten und
den belasteten Federweg im Öhlins Handbuch.
Die neuesten Informationen
Öhlins Händler.
Teile Nr. MI_BM677_0
Öhlins Racing AB
Box 722
Phone +46 8 590 025 00
fax +46 8 590 025 80
www.ohlins.com
Federvorspan-
nungsversteller

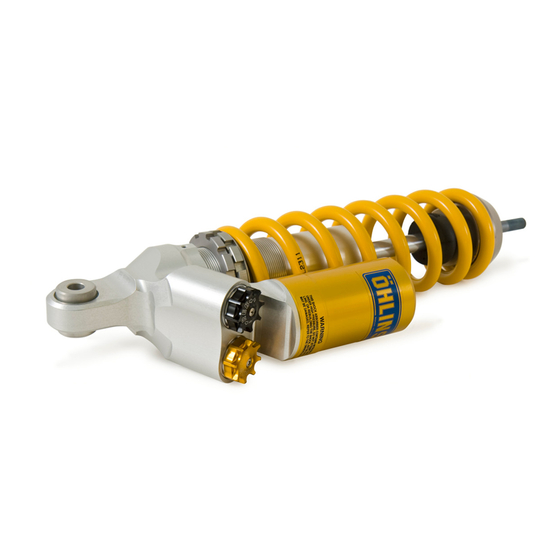

Öhlins Stoßdämpfer für BMW R1200 GS Adventure, Vorne
BM 677
Montageanleitung
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
Lieferumfang
Art. Nr. Stück
Stoßdämpfer BM677 1
Hakenschlüssel 00710-05 1
Öhlins Aufkleber 00192-01 2
Notizaufkleber 01180-01 1
Betriebsanleitung 07242-02 1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können sich
Schmiermittel und Schutzöle lösen und die
Verpackung verunreinigen. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt gründlich mit
einem Stofflappen vor dem Einbau.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
