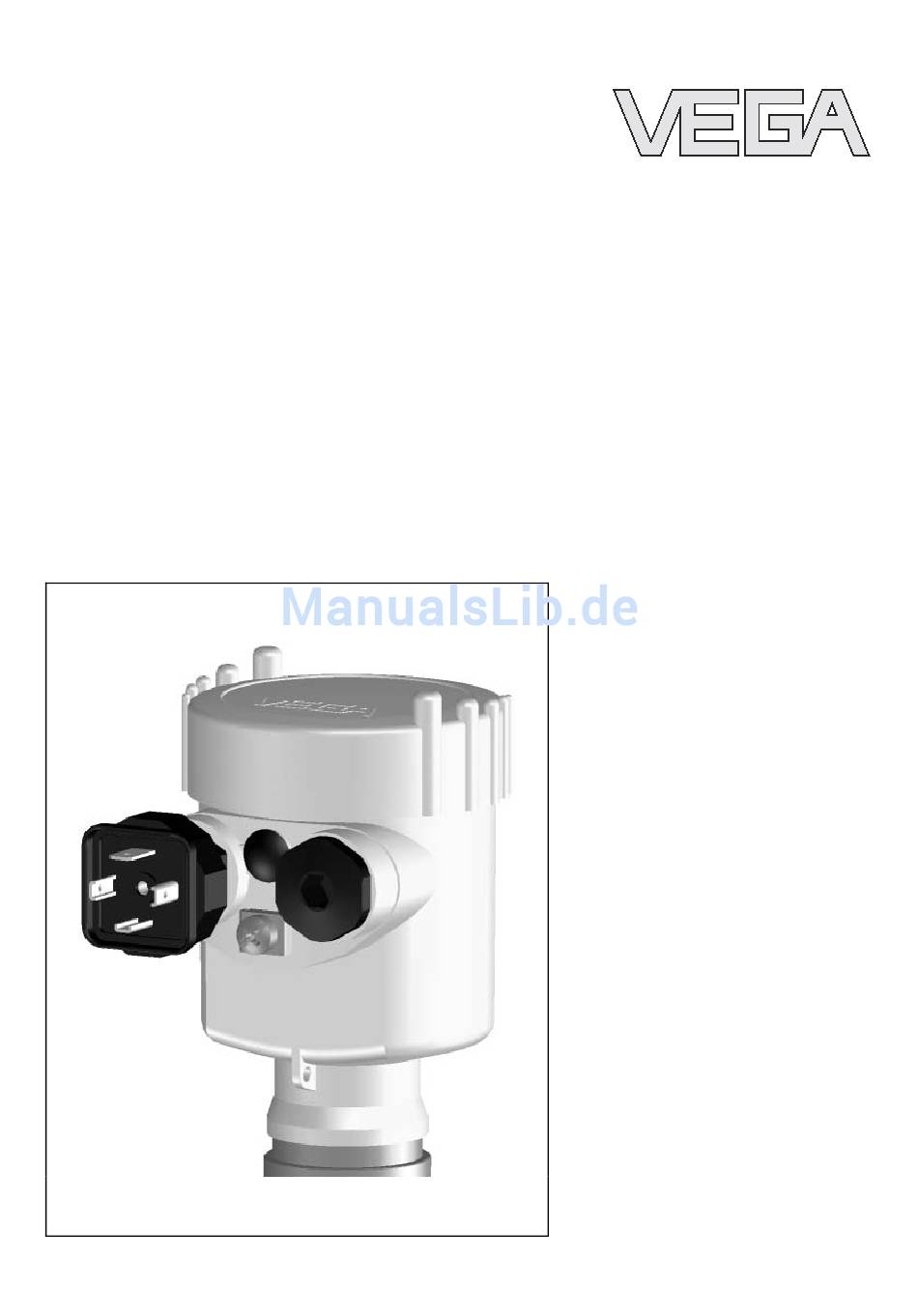

- Seite 1 Zusatzanleitung Steckverbinder DIN 43650 für kontinuierlich messende Sensoren...
-
Seite 2: Inhaltsverzeichnis
2.1 Anschlusspläne ....3 Anhang 3.1 Technische Daten ....Steckverbinder DIN 43650 - für kontinuierlich messende Sensoren... -
Seite 3: Zu Ihrer Sicherheit
Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheitshinweise. Diese sind Bestandteil der Be- triebsanleitung und liegen jedem Gerät mit Ex-Zulas- sung bei. Bei Geräten mit Exd- oder StEx-Zulassung ist der Einsatz von Steckverbindern grundsätzlich nicht zu- lässig. Steckverbinder DIN 43650 - für kontinuierlich messende Sensoren... -
Seite 4: An Die Spannungsversorgung Anschließen
– (Pin 2) nicht belegt (Pin 3) Schirm (Pin 4) Kontaktstift Farbe Verbin- Klemme Elektro- dungsleitung nikeinsatz Pin 1 schwarz Pin 2 blau Pin 3 nicht belegt nicht belegt Pin 4 grün/gelb Steckverbinder DIN 43650 - für kontinuierlich messende Sensoren... -
Seite 5: Anhang
Bemessungsstrom 16 A Bemessungsspannung 250 V AC Schutzart Steckverbinder - einzeln (im ge- IP 65 schlossenen Zustand) Steckverbinder - an Sensor ange- es gilt die jeweils niedrigste Schutzart baut (im geschlossenen Zustand) Steckverbinder DIN 43650 - für kontinuierlich messende Sensoren... - Seite 6 Steckverbinder DIN 43650 - für kontinuierlich messende Sensoren...
- Seite 7 Steckverbinder DIN 43650 - für kontinuierlich messende Sensoren...
- Seite 8 VEGA Grieshaber KG Am Hohenstein 113 77761 Schiltach Deutschland Telefon (07836) 50-0 Fax (07836) 50-201 E-Mail: info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen.
