Der vordere hilfsrahmen
Quicklinks
BAUANLEITUNG
DER VORDERE
HILFSRAHMEN
Nach der linken Seite in der letzten Bauanleitung montieren Sie in dieser Ausga-
be den rechten vorderen Hilfsrahmen an der Bodenplatte Ihres Audi quattro.

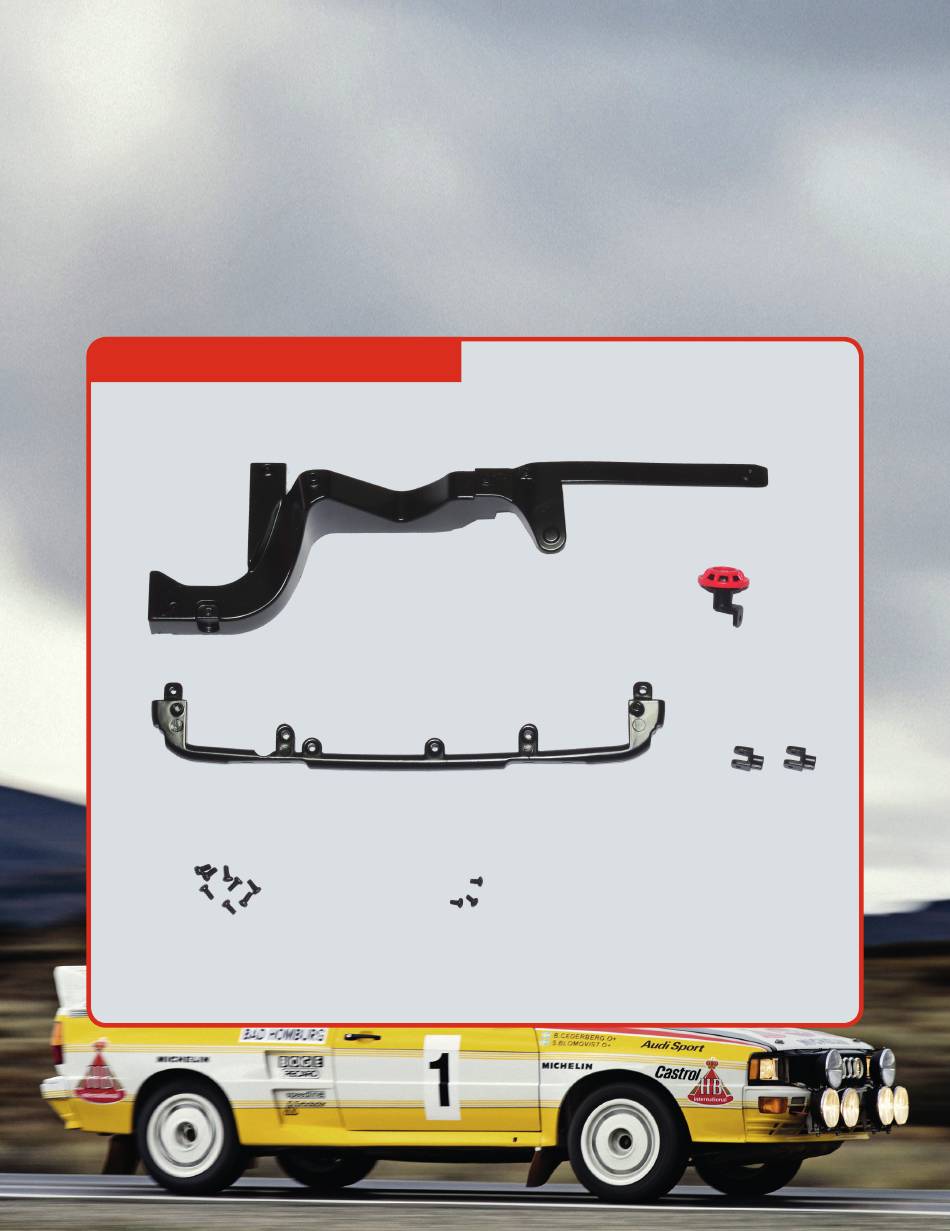

BAUTEILE IM ÜBERBLICK:
CM
14A
Rechter vorderer Hilfsrah-
men
14B
Detailelement
8
14A
14C
SM
14C
Querstange des vorderen
Hilfsrahmens
14D
Halterungen (x2)
14B
14D
Schrauben
CM
acht Schrauben (2 x 4 mm)
SM
drei Schrauben (1.7 x 3 mm)
