Commodore 1084S Bedienungsanleitung Seite 8

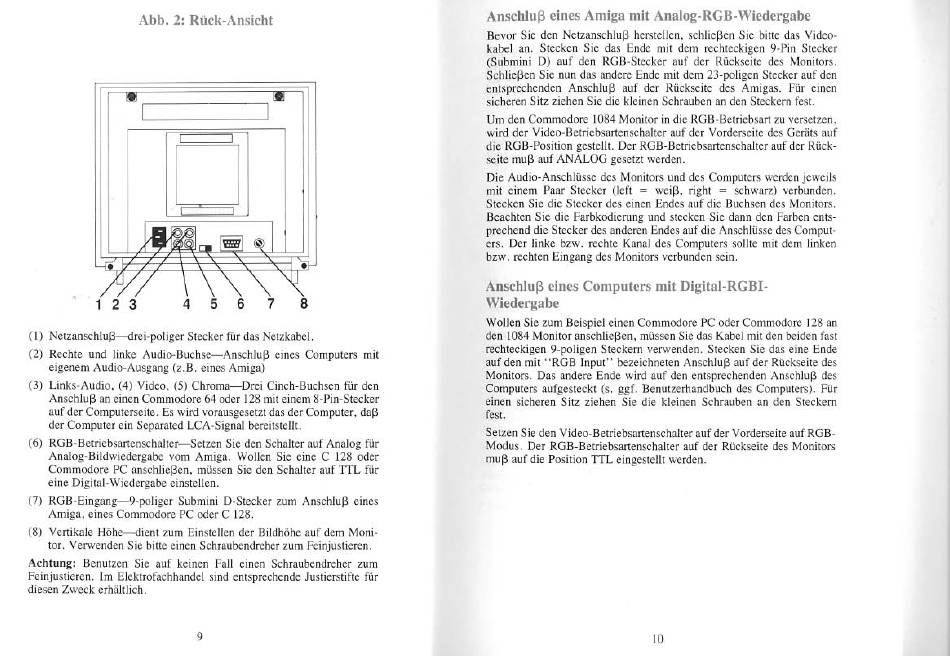

Abb. 2: Riick•Ansicht
456
123
(1) Netzanschluß—drei-poliger Stecker fur das Netzkabel,
(2) Rechte und linke Audio-Buchse—Anschluß eines Computers mit
eigenem Audio-Ausgang (Z.B. eines Amiga)
(3) Links-Audio, (4) Video, (5) Chroma—Drei Cinch-Buchsen flir den
Anschluß an einen Commodore 64 Oder 128 mit einem 8-Pin-Stecker
auf der Computerseitew Es Wird vorausgesetztdasder Computer$dap
der Computer ein SeparatedLCA-SignaI bereitstellt€
(6) RGB-Betriebsartenschalter-—Setzen Sie den Sehalter auf Analog flir
Analog-Bildwiedergabe vom Amiga. Wollen Sie eine C 128 Oder
Commodore PC ansehließen, missen Sie den Schalter auf 'ITL fir
eine Digital-Wiedergabe einstellen.
(7) RGB-Eingang—9-poliger Submini D-Stecker zum Anschluß eines
Amiga, eines Commodore PC Oder C 128.
(8) Vertikale Höhe—dient zum Einstellen der Bildhöhe aul' dem Moni-
tar. Verwenden Sie bitle einen Schraubendreher zum Feinjustieren,
Achtung: Benutzen Sie auf keinen Fall einen Schraubendreher zum
Feinjustieren. 1m Elektrofachhandel sind entsprechendeJustierstifte für
diesen Zweck erhiiltlich„
9
7
Anschluß eines Amiga mit Analog•RGB-Wiedergabe
Bevor Sie den Netzanschluß herstellen, schließen Sie bitte das Video.
kabel ane Stecken Sie das Ende mit dem rechteckigen 9•Pin Stecker
(Submini D) auf den RGB•Steeker auf der Rückseite des Monitorsv
Schließen Sie nun das andere Ende mit dem 23-poligen Stecker auf den
entsprechenden Anschluß auf der Riickseite des Amigas. Für einen
sicheren Sitz ziehen Sie dje kleinen Schrauben
IJm den Commodore 1084 Monitor in die RGB-Betriebsart zu versetzen,
Wird der Video-Betriebsartenschalter
die RGB-Position gestellt„ Der RGB-Betriebsartenschalter auf der Rück-
seite muß auf ANALOG gesetzt wet-den.
Die Audio-Anschlüsse des Monitors und des Computers wet-denjeweils
mit einem Paar Stecker (left weiß, right =
Steeken Sie die Stecker des einen Endes
Beachten Sie die Farbkodierung und stecken Sie dann den Farben ents-
prechend die Stecker des anderenEndes auf die Anschliisse desComput-
ersmDer linke bzw. rechte Kanal des Computers sollte mit dem linken
bzw. rechten Eingang des Monitors verbunden sein.
Anschlu13 eines Computers mit Digital-RGBI-
Wiedergabe
Wollen Sie zum Beispiel einen Commodore PC Oder Commodore 128 an
den 1084 Monitor anschließen, müssen Sie das Kabel mit den beiden fast
rechteckigen 9-poligen Steckern venvenden€ Stecken Sie das eine Ende
auf den mit "RGB Input" bezeichneten Anschluß auf der Rückseite des
Monitors. Das andere Ende Wird auf den entsprechendetl Anschluß des
Computers aufgesteckt (s, ggfmBenutzerhanclbuch des Computers)- Für
einen sicheren Sitz ziehen Sie die kleinen
fest.
Setzen Sie den Video-Betriebsartenschalter
Modus. Der RGB-Betriebsartenschalter
muß auf die Position TTL eingestellt werden.
10
an den Steckern fest,
auf der Vorderseite des Geråts auf
schwarz) verbunden,
auf die Buehsen des Monitors.
Schrauben an den Steekern
aufder Vorderseite auf RGB-
auf der Rückseite des Monitors
