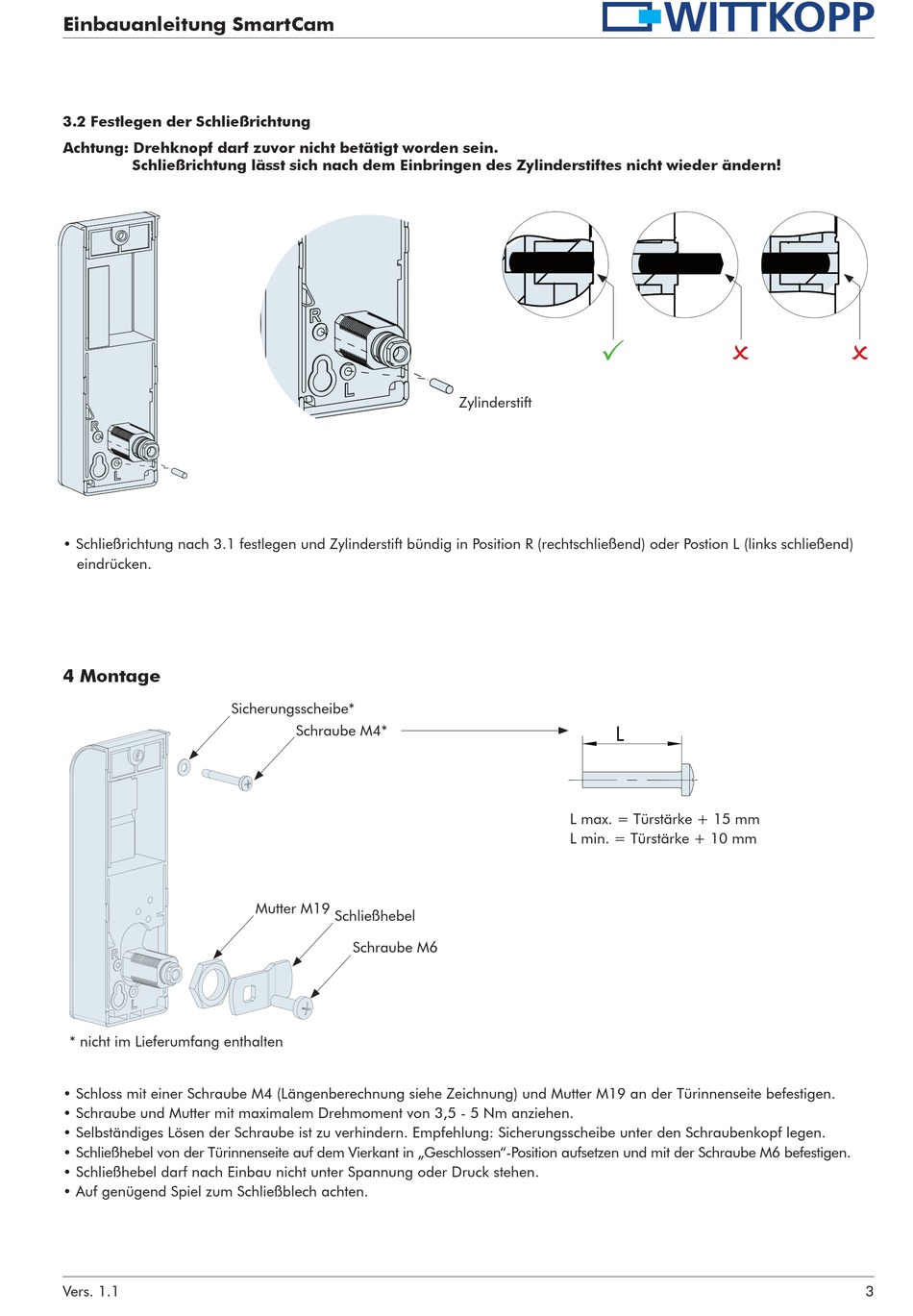

Wittkopp SmartCam Einbauanleitung Seite 3

Einbauanleitung SmartCam
3.2 Festlegen der Schließrichtung
Achtung: Drehknopf darf zuvor nicht betätigt worden sein.
Schließrichtung lässt sich nach dem Einbringen des Zylinderstiftes nicht wieder ändern!
• Schließrichtung nach 3.1 festlegen und Zylinderstift bündig in Position R (rechtschließend) oder Postion L (links schließend)
eindrücken.
4 Montage
Sicherungsscheibe*
* nicht im Lieferumfang enthalten
• Schloss mit einer Schraube M4 (Längenberechnung siehe Zeichnung) und Mutter M19 an der Türinnenseite befestigen.
• Schraube und Mutter mit maximalem Drehmoment von 3,5 - 5 Nm anziehen.
• Selbständiges Lösen der Schraube ist zu verhindern. Empfehlung: Sicherungsscheibe unter den Schraubenkopf legen.
• Schließhebel von der Türinnenseite auf dem Vierkant in „Geschlossen"-Position aufsetzen und mit der Schraube M6 befestigen.
• Schließhebel darf nach Einbau nicht unter Spannung oder Druck stehen.
• Auf genügend Spiel zum Schließblech achten.
Vers. 1.1
Schraube M4*
Mutter M19
Schließhebel
Schraube M6

Zylinderstift
L
L max. = Türstärke + 15 mm
L max. = Türstärke + 15 mm
L min. = Türstärke + 10 mm
L min. = Türstärke + 10 mm
 
