Wittkopp SmartCam Einbauanleitung

Einbauanleitung SmartCam
1 Hinweise
• Lesen Sie bitte vor Inbetriebnahme des Schlosses sorgfältig diese Einbauanleitung.
• Achtung: Drehknopf darf nicht vor Festlegung der Schließrichtung betätigt werden.
1.1 Haftungshinweise
• Der Einbau des Schlosses ist gemäß dieser Einbauanleitung vorzunehmen.
• Durch Öffnen des Schlossgehäuses erlischt die Gewährleistung des Herstellers.
• Es ist darauf zu achten, dass das Schloss und das Batteriekabel nicht beschädigt werden.
2 Einbau
• Es können unterschiedliche Hebelausführungen angebracht werden. Eine einwandfreie Funktion des Schlosses ist sicher zu stellen.
• Das Elektronikschloss ist in normaler Wohn- und Büroumgebung wartungsfrei. Nach ca. 10.000 Schließungen empfiehlt sich
eine Sicherheits- und Funktionsprüfung des Elektronikschlosses.
• Es dürfen keine Schmier- oder andere Stoffe in das Schloss eingebracht werden.

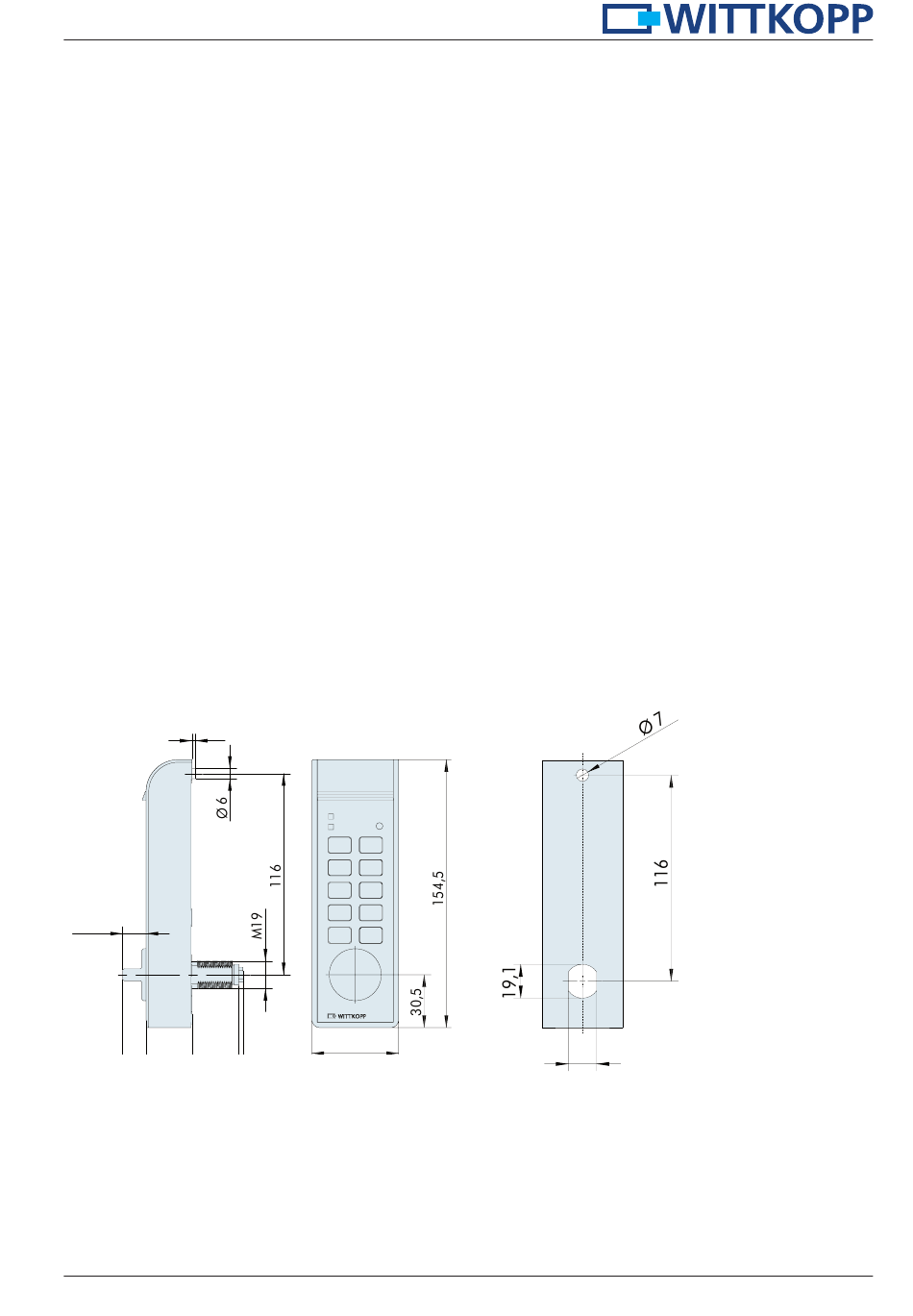

2.1 Einbaumaße SmartCam
2
13,6 13,6
26,5 27 26,5
69 69
2
50
27
2.2 Bohrbild SmartCam
50
16
• Bei Verwendung des Bohrbildes als Bohrschablone auf
angegebene Maße vergrößern.
© Carl Wittkopp GmbH - Irrtümer und Änderungen vorbehalten
Einbauanleitung Nr. 9999133-0
