Inbetriebnahme, Parametrierung

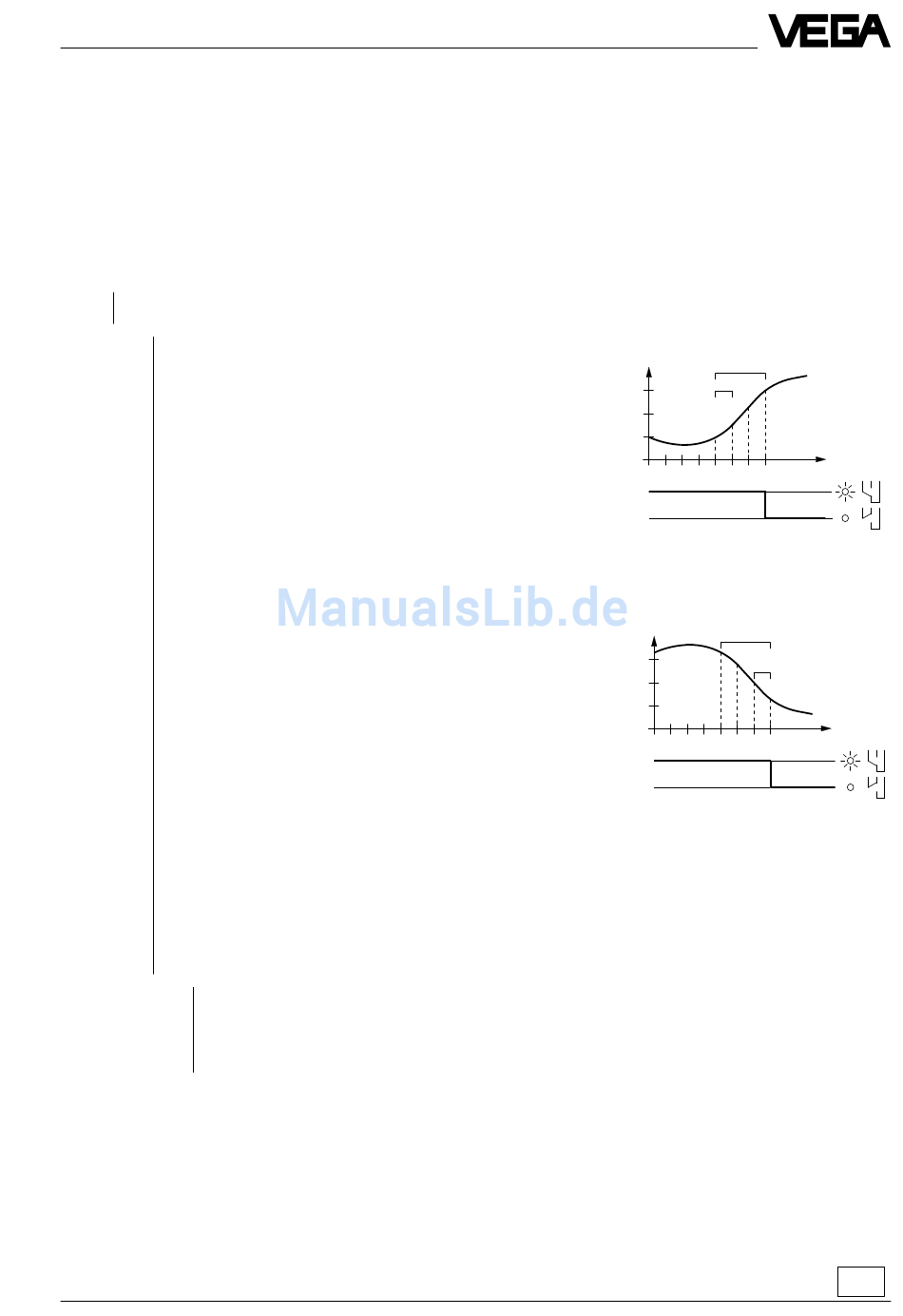

Tendenzerkennung
Die Füllstandänderung innerhalb der Abtastzeit (ta) wird ermittelt und nach dem Ablauf aller Abtastungen (n) aus
der Summe der Füllstandänderungen ein Mittelwert gebildet.
Überschreitet dieser Mittelwert einen zuvor definierten %-Wert, so spricht die Tendenzerkennung an, d.h. ein
stromführendes Relais wird stromlos.
Mit der Anwahl "Tendenz steigend" oder "Tendenz fallend" werden die Menüpunkte "Abweichung in %" und
"Abweichung pro Zeit" freigegeben.
–– Relaisausgang 1 (Fortsetzung 2)
–– Art
Tendenz steigend
Das Relais von Relaisausgang 1 wird
stromlos, wenn der ansteigende Mittel-
wert aus "t ges." den zuvor definierten %-
Wert überschreitet
Tendenz fallend
gleiche Funktionsabhängigkeit, jedoch
bei fallendem Mittelwert
–– Abweichung in %
–– Abweichung pro Zeit
–– Abtastzeit in s
–– Anzahl der
Abtastungen
VEGAMET 514... D
Übersteigt die Füllstandänderung den hier eingege-
2
benen %-Wert, so spricht die Tendenzerkennung an.
0 ... 110 %
Beispiel 2 % (Veränderung) pro t ges.
Einstellbereich 0 ... 999 s
60
Beispiel 60 s entspricht 1 Minute
Einstellbereich 0 ... 99 Abtastungen
4
Beispiel: t ges = ta • n = 60 • 4 = 240 s = 4 min, d.h.
jeweils nach 4 min wird der Mittelwert der Abwei-
chung gebildet und das Ergebnis mit der vorge-
gebenen Abweichung in % hier im Beispiel = 2 %
verglichen
t ges.
%
ta
3
1
2
Relaisausg.
ta = Abtastzeit
n = Anzahl der Abtastungen
%
t ges.
ta
2
3
1
Relaisausg.
ta = Abtastzeit
n = Anzahl der Abtastungen
t
n = 4
4
d b z
t
n = 4
d b z
4
>>
39
