HYDRAULIKANSCHLUSS
ACHTUNG! !!!!!!!!!
Vor Inbetriebnahme der Pumpe sind die Sicherheitsdatenblätter der zu dosierenden Chemikalie aufmerksam zu lesen,
damit die erforderlichen Sicherheitsvorkehrungen getroffen werden können.
Version 4320

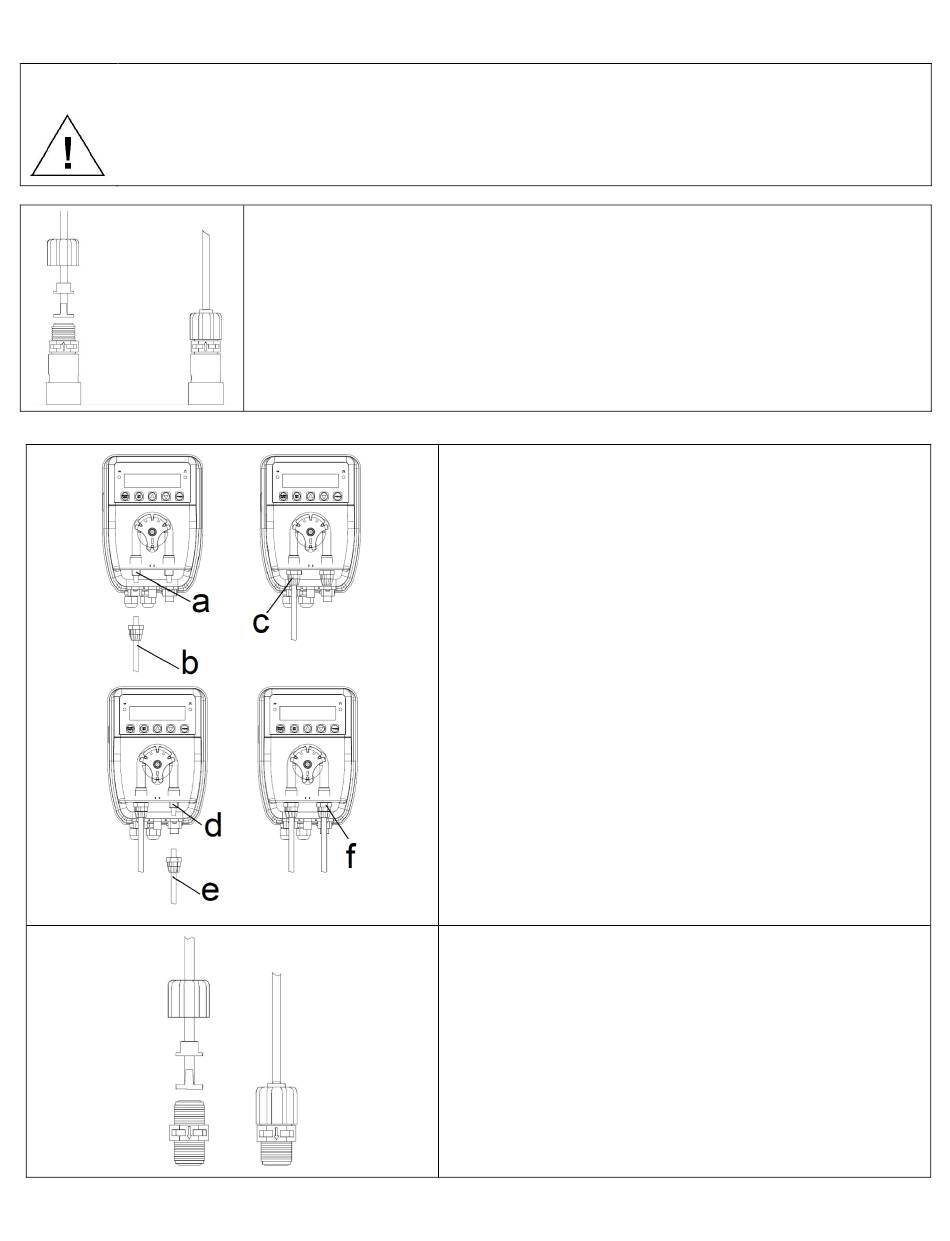

Fußfilter:
Das Saugrohr (Soft-Cristal-PVC) an den mitgelieferten Fußfilter anschließen. Dazu zunächst die Mutter,
anschließend den Schlauchschutz und zuletzt den Schlauchanschluss auf den Schlauch stecken. Dabei
wird der Schlauchanschluss bis zum Anschlag in den Schlauch eingeführt. Die Mutter festziehen und den
Fußfilter in den Ansaug-Flüssigkeitsbehälter stecken. Der Füllstandssensor (optional) ist mit der
mitgelieferten Halterung an den Filter anzuschließen.
Sauganschluss:
Den Saugschlauch (b) an den Saugnippel (a) anschließen.
Die Mutter (c) festziehen.
Druckanschluss:
Den Druckschlauch (e) an den Drucknippel (d) anschließen.
Die Mutter (f) festziehen.
Impfventil:
Der Anschluss der Pumpe an die Anlage hat immer mit dem mitgelieferten
Impfventil zu erfolgen. Nach Montage eines ½"-GF-Nippels, an der
Impfstelle der Chemikalie am Rohr der Anlage, ist am Gewinde des
Impfventils etwas Teflon aufzutragen. Anschließend das Impfventil in den
Nippel einschrauben. Schrauben Sie die Mutter ab und führen Sie durch
diese den Polyethylen-Druckschlauch hindurch. Darauf folgend, den
Schlauchschutz aufstecken und schließlich den Schlauch bis zum Anschlag
auf den konischen Anschluss stecken. Die Mutter festziehen. Das andere
Ende des Polyethylen-Schlauchs an den Drucknippel der Pumpe
(Drucknippel D) anschließen. Dazu den entsprechenden Anweisungen für
die Saugkomponente folgen.
8
