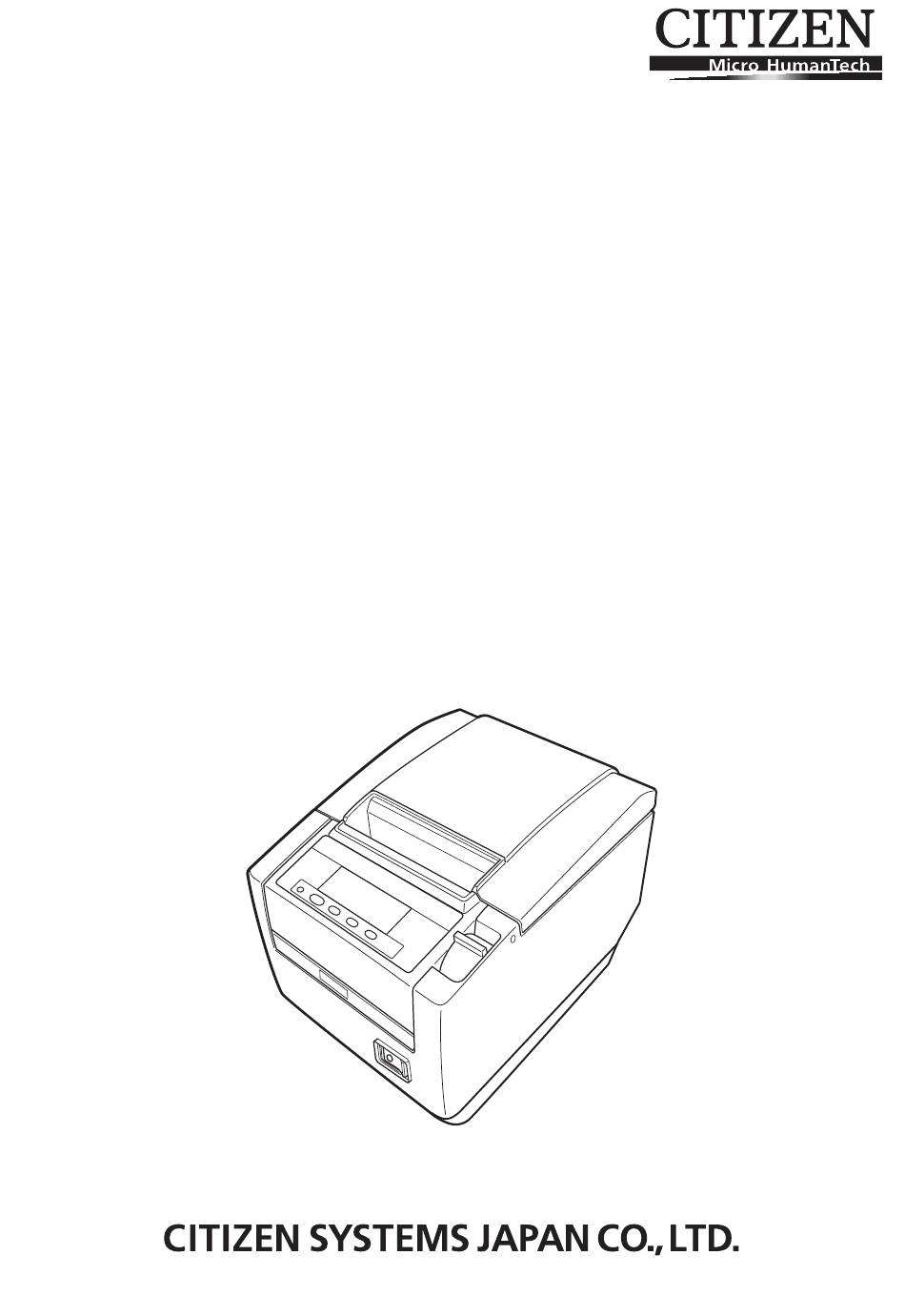

- Seite 1 LINE THERMAL PRINTER MODEL CT-S801 User’s Manual Mode d’emploi Benutzerhandbuch Manuale dell’utente Manual de Usuario...
- Seite 2 WEEE MARK If you want to dispose of this product, do not mix it with general household waste. There is a separate collection systems for used electronics products in accordance with legislation under the WEEE Directive (Directive 2002/96/EC) and is effective only within European Union. Wenn Sie dieses Produkt entsorgen wollen, dann tun Sie dies bitte nicht zusammen mit dem Haushaltsmüll.
- Seite 49 FRANÇAIS...
- Seite 95 DEUTSCH...
- Seite 96 Jegliche Reproduktion und Weitergabe von Teilen oder der Gesamtheit des Dokuments ohne vorherige Genehmigung von Citizen Systems ist untersagt. Beachten Sie, dass Citizen Systems jegliche Haftung für Folgen aus dem Betrieb des Geräts unabhängig von im vorliegenden Handbuch enthaltenen Auslassungen, Fehlern oder Druckfehlern ausschließt.
- Seite 97 SICHERHEITSMASSNAHMEN ...DIE SIE STRIKT EINHALTEN MÜSSEN Lesen Sie sich vor der erstmaligen Verwendung des Produkts die SICHERHEITSMASSNAHMEN sorgfältig durch. Falsche Handhabung kann zu Unfällen führen (Brände, elektrische Schläge oder Verletzungen). Um Verletzungen von Benutzern und Dritten sowie materielle Schäden zu vermeiden, werden im Handbuch spezielle Warnsymbole verwendet, die auf wichtige Informationen hinweisen.
- Seite 98 Ausfall des Druckers, Feuer oder Stromschläge verursachen. In derartigen Fällen ist der Drucker sofort abzuschalten und vom Netz zu trennen. Wenden Sie sich an Ihren örtlichen Citizen Systems-Händler. Gehen Sie stets sachgemäß mit dem Drucker um: Setzen Sie den Drucker keinen heftigen Stößen oder starken Erschütterungen aus (z.
- Seite 99 VORSICHT Unter folgenden Bedingungen darf der Drucker nicht verwendet werden: Vibrierende oder instabile Aufstellungsorte vermeiden. Standorte vermeiden, an denen keine waagerechte Aufstellung des Druckers möglich ist: • Der Drucker kann herunterfallen und Verletzungen verursachen. • Die Druckqualität kann sich verschlechtern. Die Belüftungsöffnungen des Druckers nicht abdecken.
- Seite 100 Beschädigungen der Isolierung zur Folge haben, wodurch die Gefahr von Kriechströmen, elektrischen Schlägen oder Fehlfunktionen des Druckers besteht. Wenn das Netzkabel beschädigt wurde, wenden Sie sich bitte an Ihren Citizen-Systems-Händler. Achten Sie darauf, dass der Zugang zu der verwendeten Steckdose nicht durch abgestellte Gegenstände behindert wird.
- Seite 101 VORSICHT Der Warnaufkleber befindet sich an der in der untenstehenden Zeichnung gezeigten Position. Lesen Sie die Vorsichtsmaßnahmen sorgfältig durch, bevor Sie den Drucker in Betrieb nehmen. DIESER AUFKLEBER WEIST DARAUF HIN, DASS BEI GEÖFFNETER PAPIERABDECKUNG VERBRENNUNGSGEFAHR DURCH HOHE TEMPERATUREN AM DRUCKKOPF SOWIE DIE GEFAHR VON SCHNITTVERLETZUNGEN DURCH DEN MANUELLEN UND AUTOMATISCHEN...
- Seite 102 Inneren des Druckers (z. B. Papierschneider, Zahnräder und aktive elektrische Bauteile). Versuchen Sie nicht, den Drucker bei etwaigen Problemen selbst zu reparieren. Verständigen Sie den Citizen Systems-Kundendienst. Achten Sie darauf, sich an der Druckerabdeckung nicht die Hände oder Finger einzuklemmen.
- Seite 103 INHALTSVERZEICHNIS 1. ALLGEMEINE ÜBERSICHT ............9 1.1 Funktionen..................9 1.2 Auspacken ..................10 1.3 Modellklassifizierung..............10 1.4 Grundlegende technische Daten ..........11 2. ERLÄUTERUNG DER DRUCKERKOMPONENTEN....12 2.1 Ansicht des Druckers..............12 2.2 Unter der Papierabdeckung ............15 2.3 Weitere integrierte Funktionen........... 16 3.
- Seite 104 1. ALLGEMEINE ÜBERSICHT Die Modelle CT-S801 sind Thermo-Zeilendrucker, die sich für verschiedene Terminallösungen eignen, darunter Daten-, POS- und Küchenterminals. Diese Geräte besitzen umfassende Funktionen und können in einer Vielzahl von Anwendungsbereichen eingesetzt werden. 1.1 Funktionen Hochgeschwindigkeitsdruck (300 mm/s) Kompaktes Design ermöglicht die Installation überall (maximale Papierrollengröße 83 mm (3 Zoll))
- Seite 105 1.2 Auspacken Vergewissern Sie sich beim Auspacken des Druckers, dass alle nachstehend aufgeführten Komponenten vorhanden sind: Drucker: Kurzanleitung: Schnittstellenabdeckung: 1 Netzteil Netzkabel: USB-Kabel Hauptschalterabdeckung: 1 Hinweise: *1: nur CT-S801A Probe-Papierrolle: 1 Rolle *2: nur Modelle mit USB-Schnittstelle CD-ROM: In bestimmten Märkten Kurzanleitung USB-Kabel Probe-...
- Seite 106 1.4 Grundlegende technische Daten Merkmal Technische Daten Modell CT-S801 Druckverfahren Thermo-Zeilenpunktdruck Druckbreite 80 mm/640 Punkte, 72 mm/576 Punkte, 64 mm/512 Punkte, 54,5 mm/436 Punkte, 54 mm/432 Punkte, 52,5 mm/420 Punkte, 48 mm/384 Punkte, 45 mm/360 Punkte, 48,75 mm/390 Punkte, 68,25 mm/546 Punkte 8 ×...
- Seite 107 Spalten ist je nach Druckerspezifikation unterschiedlich. *3: Da die angegebene Zeichengröße jeweils einen Leerbereich beinhaltet, der das Zeichen umgibt, sieht das tatsächliche Zeichen kleiner aus. *4: Wird erfüllt, sofern das Netzteil von Citizen Systems (36AD2/36AD3) eingesetzt wird. 2. ERLÄUTERUNG DER DRUCKERKOMPONENTEN 2.1 Ansicht des Druckers...
- Seite 108 Hauptschalter Drücken Sie diese Taste, um das Gerät ein- bzw. auszuschalten. Wartungsabdeckung Bei diesem Produkt ohne Funktion. VORSICHT Die Wartungsabdeckung darf nicht geöffnet werden. Bedienungsfeld LCD-Display PAPER LOW LOCK-Symbol Taste 4 (MENU) Taste 1 (FEED) Taste 1 bis Taste 4 Ein Beispiel für eine Anzeige im LCD-Display ist oben rechts dargestellt.
- Seite 109 MENU-Taste Drücken und halten Sie diese Taste (mindestens zwei Sekunden lang), um den Speicherschalter-Einstellmodus aufzurufen. Siehe 5.3 Manuelle Einstellung von Speicherschaltern PAPER LOW Wird angezeigt, wenn der Papiervorrat auf der Rolle zur Neige geht. LOCK-Symbol Dieses Symbol weist darauf hin, dass die MENU-Taste gegen Betätigungen gesperrt ist.
- Seite 110 Anschlussbuchse für externes Gerät Zum Anschließen des Kabels von einem externen Gerät. * Entfernen Sie die Schutzabdeckung von der Anschlussbuchse für das externe Gerät, bevor Sie die Buchse verwenden. Netzeingang (Ausführung mit integriertem Netzgerät) Anschluss für das Netzkabel. 2.2 Unter der Papierabdeckung Papierende-Sensor (PE-Sensor) Automatischer...
- Seite 111 Automatischer Papierschneider Schneidet das Papier nach dem Ende des Druckvorgangs automatisch zu. Siehe 5.3 Manuelle Einstellung von Speicherschaltern Druckkopf (thermisch) Druckt alphanumerische Zeichen und Grafikdaten auf Papier (Papierrollen). Papierende-Sensor (PE-Sensor) Erkennt es, wenn sich kein Papier im Drucker befindet. Der Druckvorgang wird abgebrochen, wenn dieser Sensor meldet, dass kein Papier mehr vorhanden ist.
- Seite 112 3. EINRICHTUNG 3.1 Anschließen des Netzkabels Schalten Sie das Gerät aus. Bei dem Druckermodell mit integriertem Netzgerät verbinden Sie das Netzkabel mit dem Netzeingang, und schließen Sie den Netzstecker an eine Steckdose an. Bei dem Druckermodell mit Netzteil schließen Sie den Kabelstecker des Netzteils an die Netzteil-Anschlussbuchse an.
- Seite 113 VORSICHT Verwenden Sie ausschließlich ein Netzteil, das den vorgeschriebenen Nennwerten entspricht. Fassen Sie das Netzteil-Anschlusskabel beim Abziehen oder Anschließen stets direkt am Stecker an. Verwenden Sie keinen Versorgungsstromkreis, der gleichzeitig Geräte speist, die elektromagnetische Störungen erzeugen. Ziehen am Netzkabel kann eine Beschädigung des Kabels, Feuer, Stromschläge oder Brüche der Leitungsadern verursachen.
- Seite 114 VORSICHT Fassen Sie das Kabel beim Abziehen stets direkt am Stecker an. Achten Sie darauf, dass das USB-Schnittstellenkabel nicht an die Geldlade-Kickout- Buchse angeschlossen wird. Wenn Sie mehrere Drucker per USB an einen einzelnen Computer anschließen möchten, müssen Sie eine USB-Schnittstelle mit anderer Seriennummer verwenden. Verwenden Sie ein serielles Schnittstellenkabel mit der unten gezeigten Pinbelegung.
- Seite 115 3.3 Anschließen der Geldlade Schalten Sie das Gerät aus. Achten Sie auf die richtige Ausrichtung des Geldlade-Kickout-Kabelsteckers und stecken Sie ihn in die Geldlade-Kickout-Buchse an der Rückseite des Druckers. Entfernen Sie die Schraube für die Erdungsleitung. Schrauben Sie die Erdungsleitung der Geldlade am Druckergehäuse fest. Geldlade-Kickout- Buchse Erdungsleitung...
- Seite 116 (4) Antriebsstromkreis Geldlade-Kickout-Buchse Abschirmung Geldlade-Öffnen-/ Schließen-Schalter Geldlade Drucker VORSICHT Die Geldladen 1 und 2 können nicht gleichzeitig verwendet werden. Für die Geldlade ist ein Solenoid mit mindestens 24 Ω zu verwenden. Die Stromstärke darf 1 A nicht überschreiten. Eine zu hohe Stromstärke könnte zu Beschädigungen oder zum Durchbrennen der Stromkreise führen.
- Seite 117 (1) Pinbelegung der Buchse Pin Nr. Signal Funktion — Gehäusemasse Verwendete Buchse: RJ-45 Ausgang Zum Drucker gesendete Daten Benötigter Stecker: Eingang Vom externen Gerät empfangene RJ-45 Daten Eingang Gibt an, ob der Drucker Daten empfangen kann. MARK: Drucker ist nicht empfangsbereit.
- Seite 118 Sie können die Darstellung des LCD-Displays durch Ändern der Speicherschaltereinstellungen umkehren, wenn der Drucker vertikal aufgestellt oder an einer Wand montiert wird. Siehe 5.3 Manuelle Einstellung von Speicherschaltern Siehe 2.1 Ansicht des Druckers (LCD-Display bei vertikaler Ausrichtung oder Wandmontage) Die Einstellung des Papiermengen-Sensors muss bei vertikaler Ausrichtung und Wandmontage entsprechend geändert werden.
- Seite 119 3.6 Trennvorrichtung für Papierrollen Stellen Sie die Trennvorrichtung auf die Breite der eingelegten Papierrollen ein. Werksseitig ist die Trennvorrichtung auf die unten gezeigte Position eingestellt. Für 3-Zoll-Ausführung: Papierrolle mit 80 mm Breite Für 2-Zoll-Ausführung: Papierrolle mit 58 mm Breite Schalten Sie das Gerät aus. Drücken Sie auf den Abdeckung-Öffnen-Hebel.
- Seite 120 3.7 Einstellen des DIP-Schalters auf der seriellen Schnittstellenkarte Schalten Sie den Drucker aus und trennen Sie das Netzkabel von der Steckdose. Entfernen Sie die Befestigungsschrauben der seriellen Schnittstellenkarte. Ziehen Sie die serielle Schnittstellenkarte aus dem Drucker heraus. Nehmen Sie die DIP-Schalter-Einstellungen gemäß der folgenden Tabelle vor. DIP-Schalter Befestigungsschrauben für serielle Schnittstellenkarte VORSICHT...
- Seite 121 3.8 Einstellen des Papiermengen-Sensors Ändern Sie die Einstellung des Papiermengen-Sensors, um festzulegen, bei welcher Position ein zur Neige gehender Papiervorrat erkannt werden soll. Drücken Sie mit einem spitzen Gegenstand, z. B. einem Kugelschreiber, vorsichtig auf den Knopf, um die Stellung des Papiermengen-Sensors anzupassen. Halten Sie den Knopf eingedrückt und schieben Sie den Papiermengen-Sensor nach oben und unten, links und rechts.
- Seite 122 3.9 Einstellen der Papierstärke Stellen Sie den Papierstärke-Auswahlhebel entsprechend der Papierstärke ein. Schalten Sie das Gerät aus. Drücken Sie auf den Abdeckung-Öffnen-Hebel. Öffnen Sie die Papierabdeckung. Stellen Sie den Papierstärke-Auswahlhebel für dickeres Papier auf A oder für normales Papier auf B. Drücken Sie mit einem spitzen Gegenstand, z.
- Seite 123 3.10 Einlegen von Papier Drücken Sie bei eingeschaltetem Gerät den Abdeckung-Öffnen-Hebel. Öffnen Sie die Papierabdeckung. Legen Sie die Papierrolle so ein, dass die zu bedruckende Papierseite nach unten zeigt (Pfeil A). Ziehen Sie das Papier einige Zentimeter weit geradlinig in Richtung von Pfeil B. Schließen Sie die Papierabdeckung in Richtung von Pfeil C, bis sie hörbar einrastet.
- Seite 124 3.11 Anbringen der Hauptschalterabdeckung Bringen Sie diese Abdeckung an, damit der Hauptschalter nicht betätigt werden kann. Drücken Sie die Hauptschalterabdeckung in das Hauptschalterfach ein, bis sie hörbar einrastet. Hauptschalterabdeckung Führen Sie einen Schraubendreher oder einen anderen spitzen Gegenstand in die Vertiefungen in der Hauptschalterabdeckung ein, um sie wieder abzunehmen.
- Seite 125 3.12 Anbringen der Schnittstellenabdeckung Bringen Sie die Schnittstellenabdeckung an der Rückseite des Druckers an. Die Form der Schnittstellenabdeckung ist je nach Art der Stromversorgung unterschiedlich. Drücken Sie die Schnittstellenabdeckung wie in der Abbildung gezeigt ein, bis sie hörbar einrastet. CT-S801S 3.13 Entfernen der Schnittstellenabdeckung Drücken Sie die Schnittstellenabdeckung beidseitig an den mit A bezeichneten Punkten zusammen, um sie abzunehmen.
- Seite 126 4. WARTUNG UND FEHLERBEHEBUNG 4.1 Regelmäßige Reinigung Verschmutzungen am Druckkopf und auf der Förderwalze können zur Beeinträchtigung der Druckqualität führen und Funktionsstörungen bewirken. Wenn sich Papierstaub auf der Sensor-Schutzfolie ansammelt, ist keine korrekte Papiererkennung möglich. Wir empfehlen eine regelmäßige Reinigung des Druckers (alle 2 bis 3 Monate) gemäß...
- Seite 127 VORSICHT Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heiß. Nicht berühren. Vermeiden Sie es, den Druckkopf mit bloßen Händen oder Metallgegenständen zu berühren. Verwenden Sie zum Reinigen der Sensor-Schutzfolie weder Alkohol noch Reinigungsmittel. Diese Stoffe könnten eine Trübung der Sensor-Schutzfolie bewirken.
- Seite 128 4.3 Beheben einer Cuttersperre (2) Die Papierabdeckung ist so gestaltet, dass sie auch bei blockiertem Papierschneidemesser durch Drücken des Abdeckung-Öffnen-Hebels geöffnet werden kann. Wenn sich die Papierabdeckung auf diese Weise dennoch nicht öffnen lässt, gehen Sie wie folgt vor, um die Blockierung des Papierschneiders zu beheben.
- Seite 129 Vermeiden Sie es, den Druckkopf mit bloßen Händen oder Metallgegenständen zu berühren. Falls sich der automatische Papierschneider mit dem obigen Verfahren nicht zurückziehen lässt, wenden Sie sich an Ihren Citizen Systems-Fachhändler. 4.4 Funktionstest-Modus Drücken und halten Sie Taste 1 und schalten Sie den Drucker ein, um den Funktionstest-Modus aufzurufen.
- Seite 130 MSW3-7 MSW8-1 MSW6-2 Papier- Hersteller Modell zwischen- Full Col CBM1000 Print Character breite raum Print Mode Width Space CITIZEN CBM1000 58 mm — LineFeed Valid 432dots — 80 mm — LineFeed Valid 576dots — CT-S300 58 mm — WaitData Invalid 384dots —...
- Seite 131 4.5 Hexdump-Ausdruck Die empfangenen Daten werden hexadezimal ausgedruckt. Wenn Probleme wie fehlende oder duplizierte Daten auftreten, können Sie mit dieser Funktion überprüfen, ob der Drucker die Daten korrekt empfängt. Erstellen eines Hexdump-Ausdrucks Legen Sie Papier ein. Öffnen Sie die Papierabdeckung. Drücken und halten Sie Taste 1, schalten Sie gleichzeitig das Gerät ein, und schließen Sie die Papierabdeckung.
- Seite 132 4.6 Fehlermeldungen Papier beendet. Die Papierende-Erkennung arbeitet in zwei Stufen: wenig Papier und Papierende. Wenn erkannt wird, dass der Papiervorrat zur Neige geht, erscheint „PAPER LOW“ im LCD-Display, und die LED leuchtet orange. Bereiten Sie eine neue Papierrolle vor. Wenn erkannt wird, dass das Papier verbraucht ist, erscheint „Papier beendet.“...
- Seite 133 In der folgenden Tabelle sind verschiedene Fehlerzustände dargestellt. Die obere Zeile des LCD-Displays zeigt die Art des Fehlers an, die untere Zeile die Abhilfemaßnahme. Meldungen mit mehr als 16 Zeichen können durchgerollt werden. Hintergrund- Status Meldung Signalton beleuchtung Wenig Papier PAPER LOW Orange —...
- Seite 134 5. SONSTIGES 5.1 Äußere Ansicht und Abmessungen (Einheit: mm) Ausführung mit integriertem Netzgerät Ausführung mit Netzteil — 39 —...
- Seite 135 5.2 Druckpapier Verwenden Sie die in der nachstehenden Tabelle genannten Papiertypen oder Papier gleichwertiger Qualität. Papiertyp Produktbezeichnung Empfohlene TF50KS-E2D von Nippon Paper Papierrolle PD150R oder PD160R von Ohji Paper PA220AG, HP220A, HP220AB-1, F230AA, P220AB oder PB670 (2-Farb-Papier) von Mitsubishi Paper (Einheit: mm) Zu bedruckende Seite Papierbreite 83...
- Seite 136 5.3 Manuelle Einstellung von Speicherschaltern Mit den Speicherschaltern können verschiedene Einstellungen für den Drucker festgelegt werden. Die Speicherschalter können manuell (von Hand am Drucker) oder durch Befehle eingestellt werden. In diesem Abschnitt wird die Durchführung der manuellen Einstellungen erläutert. Die Speicherschalter-Einstellungen können entweder im Speicherschalter- Einstellmodus oder im virtuellen DIP-Schalter-Einstellmodus vorgenommen werden.
- Seite 137 Virtueller DIP-Schalter-Einstellmodus Vergewissern Sie sich, dass Papier eingelegt ist. Drücken und halten Sie Taste 2 und schalten Sie gleichzeitig das Gerät ein. Virtueller DIP-Schalter-Einstellmodus • Drücken Sie Taste 1( ), um eine Speicherschalter-Nummer auszuwählen. (Die Schalter werden in der folgenden Reihenfolge zyklisch durchgeschaltet: MSW1 →...
- Seite 138 Nachstehend finden Sie eine Darstellung der einzelnen Speicherschalter. (Die werksseitigen Einstellungen sind schattiert dargestellt.) Schalter Nr. Funktion MSW1-1 Power ON Info Valid Not Send MSW1-2 Buffer Size 4K bytes 45 bytes MSW1-3 Busy Condition Full/Err Full MSW1-4 Receive Error Print“?” No Print MSW1-5 CR Mode...
- Seite 139 Schalter Nr. Funktion MSW6-1 Act. For Driver Invalid Valid MSW6-2 Character Space Invalid Valid MSW6-3 Reserved Fixed — MSW6-4 Reserved Fixed — MSW6-5 Reserved Fixed — MSW6-6 Reserved Fixed — MSW6-7 Reserved Fixed — MSW6-8 Reserved Fixed — Schalter Nr. Funktion Voreinstellung Einstellwert...
- Seite 140 Hinweis: *: Wenn die Druckdaten eine sehr hohe Dichte aufweisen, der Druckkopf heiß ist, die Datenübertragung langsam ist oder bestimmte andere Umstände vorliegen, können der Antriebsmotor und der Druckvorgang vorübergehend aussetzen, so dass im Ausdruck weiße Streifen entstehen. Zum Drucken von Daten mit hoher Dichte sollten Sie daher MSW2-3 (Spool Print) auf ON setzen, um die Streifenbildung zu vermindern;...
- Seite 141 ITALIANO...
- Seite 188 ESPAÑOL...
- Seite 234 TZ74903-00F A87047E-0905...
