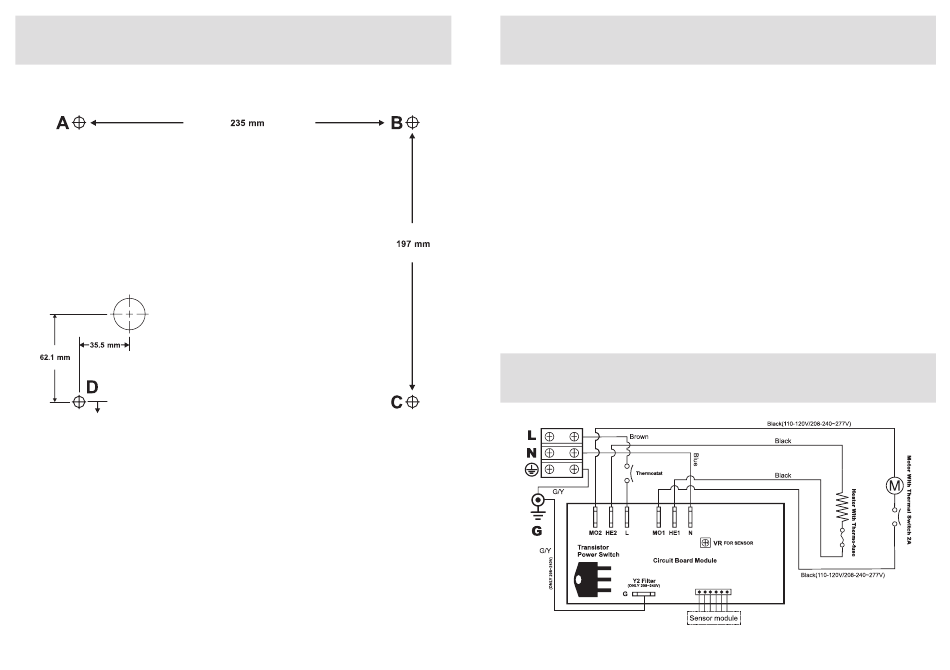

BOHRBILD
DRILLING PATTERN
Eine Aufhängung in Höhe von 1200mm wird empfohlen.
1200mm from the ground is suitable.
6
Alle Maßangaben in Millimeter, Irrtum, Maßtoleranzen und technische Änderungen vorbehalten.
All dimensions are in millimeters, error tolerances and changes without notice.
ANLEITUNG BOHRBILD
INSTRUCTION OF DRILLING PATTERN
Die empfohlene Montagehöhe für den
Händetrockner beträgt 1.200 mm vom
Boden.
∙ Befestigen Sie das Bohrbild an der Wand.
∙ Bohren Sie 4 Löcher (A. B. C. D.)
∙ Entfernen Sie das Gehäuse von der
Grundplatte und befestigen Sie diese an
der Wand.
∙ Anschlüsse:
A. Verbinden Sie die Phase mit dem mit "L"
gekennzeichneten Klemmenblock.
B. Verbinden Sie den Neutralleiter mit
einem "N" gekennzeichnet mit dem
Klemmenblock.
C. Verbinden Sie den Schutzleiter mit der
grünen Schraube " "
SCHALTPLAN
CIRCUIT DIAGRAM
Alle Maßangaben in Millimeter, Irrtum, Maßtoleranzen und technische Änderungen vorbehalten.
All dimensions are in millimeters, error tolerances and changes without notice.
Recommended mounting height for this
hand dryer is 1,200 mm (ground edge to
floor).
∙ Fix the positon card on the wall.
∙ Drill 4 holes (A. B. C. D.)
∙ Remove the housing from the base plate;
fix the base plate firmly on to the wall.
∙ Connections:
A. Connect the live wire to the terminal
block marked "L".
B. Connect the neutral wire to the terminal
block marked "N".
C. Connect the ground wire to the green
screw marked ""
7
