Inhaltszusammenfassung für Air-Wolf E Serie

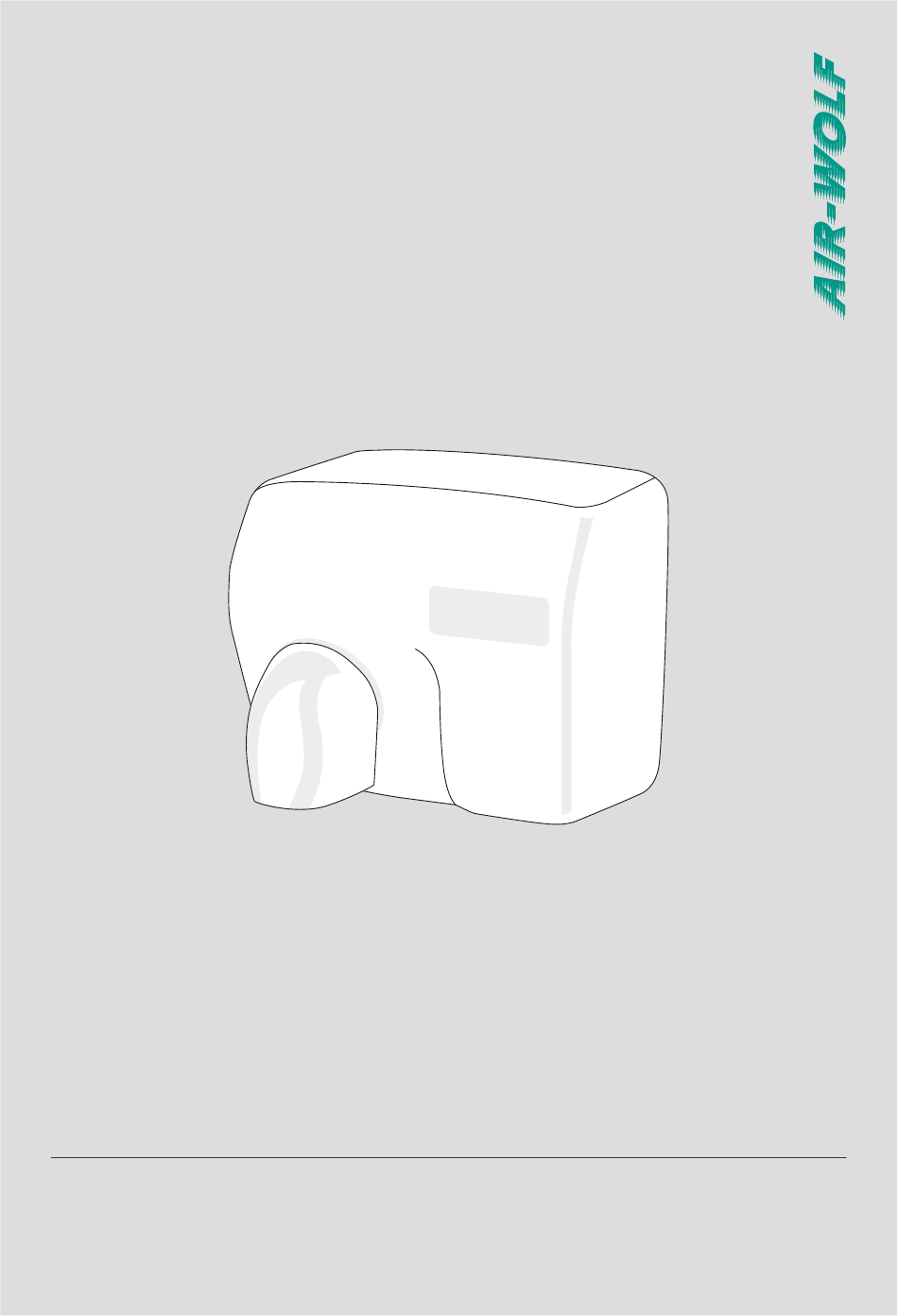

- Seite 1 Handbuch Manual HÄNDETROCKNER HAND DRYER Art. 10-405, 10-225, 10-404 Serie E...
- Seite 2 WICHTIG LIEFERUMFANG IMPORTANT SCOPE OF DELIVERY ∙ 1x Stromkabel ∙ 1 x Power cord ∙ 1x Imbusschlüssel ∙ 1 x Allen key ∙ 4x Dübel ∙ 4 x Screws Bitte lesen Sie diese Gebrauchsanweisung Read these instructions for use carefully ∙...
- Seite 3 ∙ Es ist darauf zu achten, dass bei den für ∙ This unit must be powered by a dedicated SICHERHEITSVORKEHRUNGEN die Montage notwendigen Arbeiten wie circuit branch protected by a circuit z. B. Bohren oder Schlitzen, keine breaker with the appropriate rating. Circuit SAFETY PRECAUTIONS bestehende Leitung (auch unterputzver- cable must be fit current consumption for...
- Seite 4 BOHRBILD ANLEITUNG BOHRBILD DRILLING PATTERN INSTRUCTION OF DRILLING PATTERN Die empfohlene Montagehöhe für den Recommended mounting height for this Händetrockner beträgt 1.200 mm vom hand dryer is 1,200 mm (ground edge to Boden. floor). ∙ Befestigen Sie das Bohrbild an der Wand. ∙...
- Seite 5 Noise level 70 +/- 3 dB @ 1 m Achtung! Attention! Motor umdrehungen Motor rotation © AIR-WOLF GmbH, Rev.: 05/20, alle Maßangaben in Millimeter, Irrtum, Maßtoleranzen und technische Änderungen vorbehalten. 5.500 5,500 pro Minute per minute Geben Sie das Verpackungsmaterial...
- Seite 6 EXPLOSIONSZEICHNUNG EXPLODED ASSEMBLY DRAWING Bezeichnung Description Spezialinbusschrauben Fix screw Ventilatorrad Fan blower Halbschale Ventilatorgehäuse Fan enclosure Thermostat Thermostat Motorhalterung Motor mounting bracket Gummifederung Motor Motor rubber Motor Motor Steuerplatine Motherboard Schaftfeder Fix shaft spring Inbusschlüssel Allen Key Händetrocknergehäuse Cover hand dryer Label Label Luftauslassdüse...
- Seite 7 AIR-WOLF GmbH Waschraum- und Hygienetechnik Unterhachinger Strasse 75 D-81737 München Telefon +49 (89) 420790 -10 Telefax +49 (89) 420790 -70 air-wolf@air-wolf.de www.air-wolf.de Ein Unternehmen der Wolf-Gruppe WARUM PRODUKTE VON AIR-WOLF „Es gibt kaum etwas auf dieser Welt, das nicht irgend jemand ein wenig schlechter machen und etwas billiger verkaufen könnte, und...
