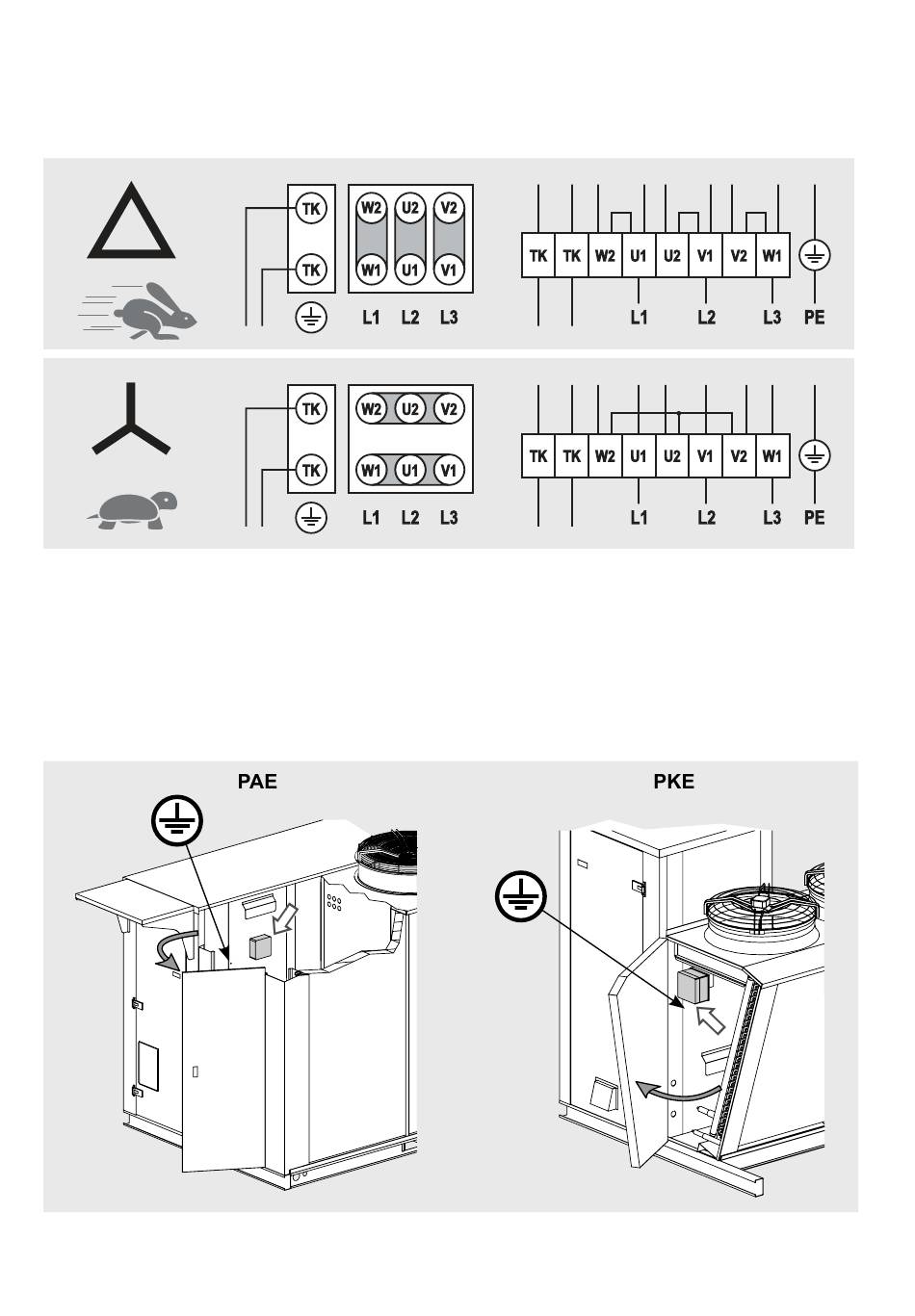

8. Схемы подключения
8.1
Общая электрическая схема:
8.2
Для других подключений смотрите схему внутри коробки электровентилятора.
8.3
Термоконтакты (ТК) должны быть подключены к схеме управления.
8.4
Для получения дополнительной информации см. схемы, поставляемые вместе с моделью.
8.5
По запросу модели могут поставляться с проводкой в распределительной коробке (или распределительном щите):
8.5.1
на PAE: глядя на модель со стороны теплообменника, откройте дверь отсека теплообменника слева и найдите
распределительную коробку на панели перегородки.
8.5.2
на PKE: глядя на модель со стороны теплообменника, откройте дверь отсека теплообменника слева и найдите
распределительную коробку на опоре, закрепленной на перегородке.
138
www.modine.com
Фигура 17
