Netzanschluss bei Betrieb im Ex-Bereich der Zone 2
Bei Netzanschluss des ROTOGEN 1000 Ex innerhalb eines Ex-Bereichs der Zone 2 hat der Netzanschluss durch eine Elektrofachkraft zu
erfolgen. Die Ausführung des Netzanschlusses richtet sich nach den räumlichen Gegebenheiten vor Ort. Die nachfolgend beschriebenen
Varianten A und B sind deshalb beispielhaft und nicht allgemein verbindlich.

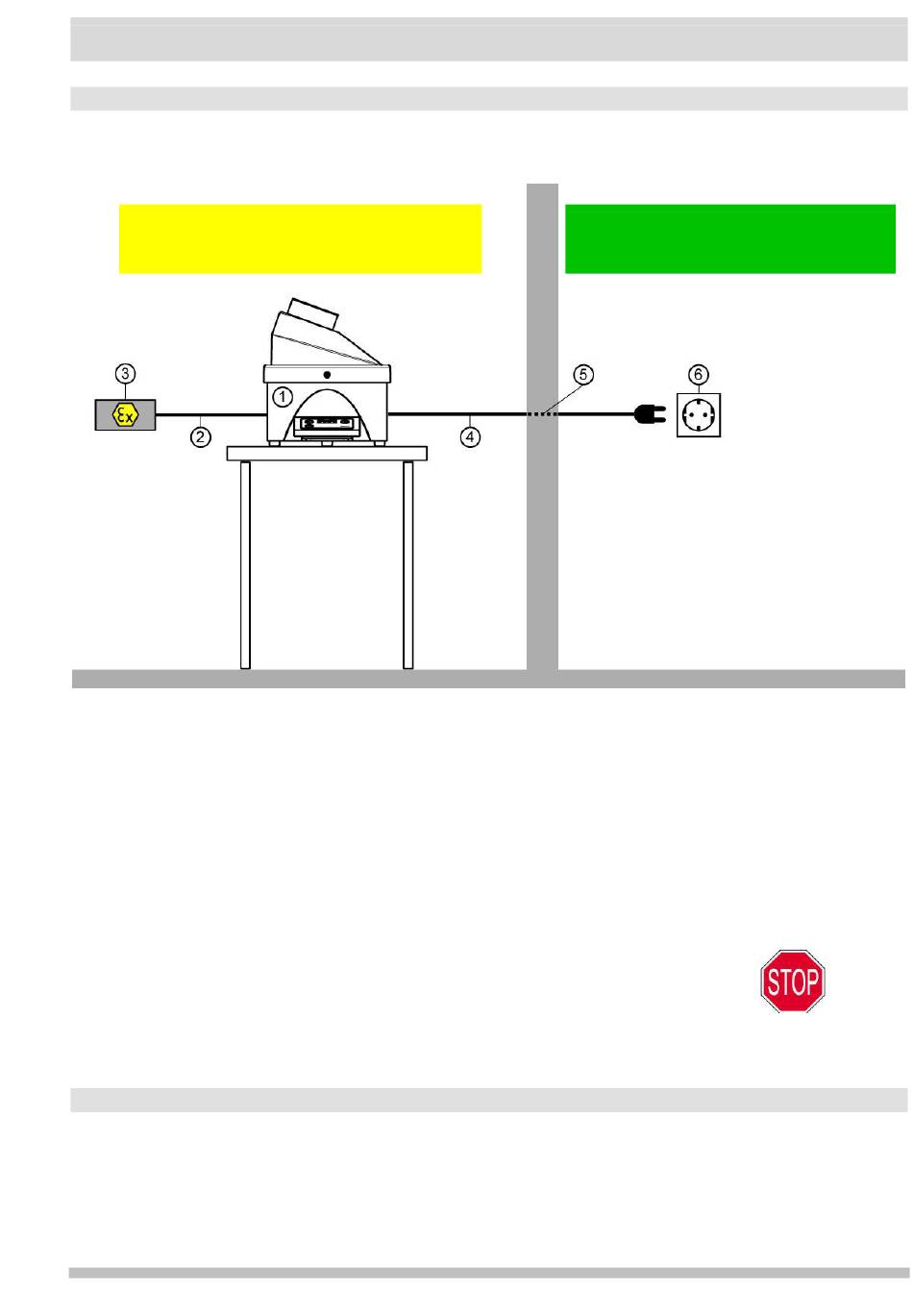

Ex-Bereich Zone 2 (Lackmischraum)
Variante A: Der elektrische Anschluss erfolgt innerhalb der Ex-Zone
1 Kleinmischer ROTOGEN 1000 Ex
2 Netzanschlussleitung 3 m, Schutzkontaktstecker entfernen.
3 Ex-Klemmkasten oder Ex-Stecker (jeweils mit EIN-/AUS-Funktion und separater Absicherung)
Variante B: Der elektrische Anschluss erfolgt außerhalb der Ex-Zone
1 Kleinmischer ROTOGEN 1000 Ex
4 Netzanschlussleitung 3 m mit Schutzkontaktstecker
5 Abgedichtete Mauerdurchführung
6 Schutzkontaktsteckdose, separat abgesichert und schaltbar
Auf keinen Fall darf der Netzanschluss innerhalb eines EX-Bereichs an einer handelsüblichen
Steckdose erfolgen!
Der Netzanschluss muss immer durch eine Elektrofachkraft erfolgen!
Verwenden Sie zum vollständigen Ein- und Ausschalten des ROTOGEN 1000 Ex immer den
Netzschalter am Ex-Klemmkasten oder den Ein-/Ausschalter im nicht-Ex-Bereich.
3.5
Probelauf
Bei Inbetriebnahme oder nach Wartungs- und Reparaturarbeiten muss ein Probelauf mit
Mischgefäß durchgeführt werden, um die ordnungsgemäße Funktion des ROTOGEN 1000 Ex zu
überprüfen.
Variante A
Ausgabe 2.0-24
ROTOGEN 1000 Ex
Anschlussraum, kein Ex-Bereich
Variante B
