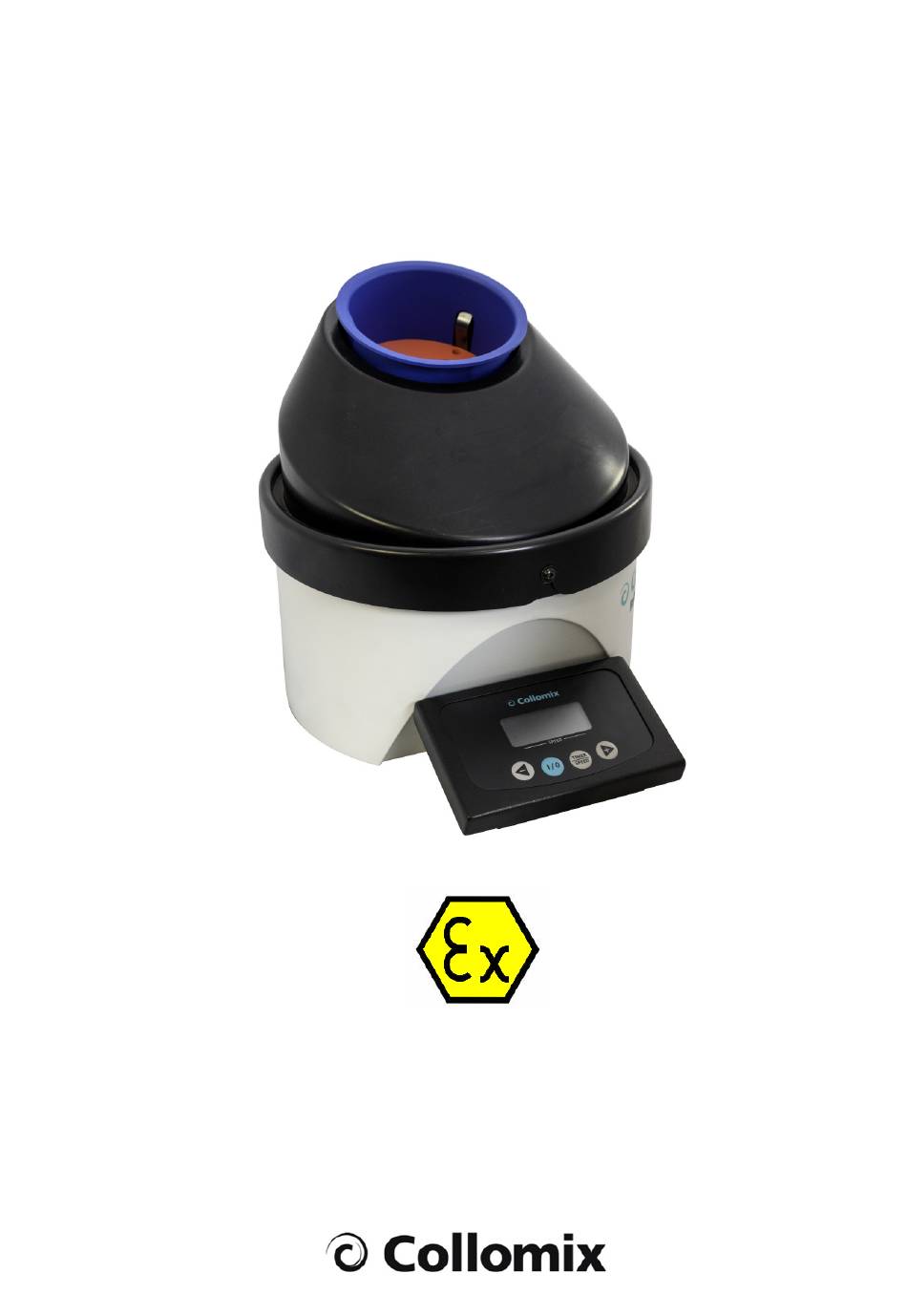

- Seite 1 Betriebsanleitung ROTOGEN 1000 Ex Betriebsanleitung griffbereit aufbewahren Originalbetriebsanleitung de - Deutsch Ausgabe 2.0-24...
- Seite 2 ROTOGEN 1000 Ex Collomix GmbH D-85080 Gaimersheim Ausgabe 2.0-24...
- Seite 3 Collomix GmbH ROTOGEN 1000 Ex D-85080 Gaimersheim Inhaltsverzeichnis 1. Allgemeines ....................... 4 Verwendete Symbole Informationen zur Bedienungsanleitung Urheberschutz 2. Zu Ihrer Sicherheit ..................... 5 Bestimmungsgemäßer Gebrauch Ort der Anwendung Gesetzliche Bestimmungen Aufbau Technische Daten Bedien- und Anzeigeelemente 3. Inbetriebnahme ......................8...
- Seite 4 Collomix GmbH D-85080 Gaimersheim Allgemeines Der ROTOGEN 1000 Ex ist ein stationäres Mischgerät für kleine Mengen zum Homogenisieren von flüssigen Lackmaterialien und Farben, insbesondere von Autoreparaturlacken, unter Verwendung von Mischbecher-Systemen (zum Beispiel PPS/RPS), die an Lackierpistolen gekoppelt werden. Der verschlossene Behälter (unter anderem Mischlackdosen und Mischbecher) wird in eine geeignete Aufnahme/Adapter des ROTOGEN 1000 Ex eingesetzt und anschließend mit Hilfe einer um...
- Seite 5 • flüssigen Materialien, insbesondere von Farben und Lacken, • entsprechenden Zusatzstoffen (unter anderem Härter, Verdünner etc.). Der ROTOGEN 1000 Ex darf nicht anders als in der in dieser Anleitung beschriebenen Weise betrieben werden. Unzulässig sind insbesondere: • Der Betrieb in explosionsgefährdeten Bereichen der Zonen 0 oder 1.
- Seite 6 ROTOGEN 1000 Ex Collomix GmbH D-85080 Gaimersheim Aufbau Maschinenelemente 1. Bedienteil 2. Aufnahmeeinsatz 3. Berührschutz 4. Gehäuse Technische Daten Netzanschluss: ~ 230 V / 50-60 Hz Leistung: 60 VA Drehzahl: 320 1/min Mischkapazität: 50 ml – 1000 ml (max. Mischgewicht 2,00 kg) Schallpegel: <...
- Seite 7 Collomix GmbH ROTOGEN 1000 Ex D-85080 Gaimersheim Bedien- und Anzeigeelemente • Anzeige der Mischzeit TIME. • Display Anzeige der Mischgeschwindigkeit RPM • Anzeige SPEED LO und SPEED HI • Mischzeit verringern Taste - • Mischgeschwindigkeit LO (langsam) • ROTOGEN 1000 einschalten.
- Seite 8 Verbinden Sie das Netzkabel des ROTOGEN 1000 Ex mit einer Schutzkontaktsteckdose, die mit 10A abgesichert sein muss. Bei Betrieb des ROTOGEN 1000 Ex innerhalb eines Ex-Bereichs der Zone 2 sind die unter „3.4 Netzanschluss bei Betrieb im Ex-Bereich der Zone 2“ angegebenen Hinweise zu befolgen.
- Seite 9 Netzanschluss bei Betrieb im Ex-Bereich der Zone 2 Bei Netzanschluss des ROTOGEN 1000 Ex innerhalb eines Ex-Bereichs der Zone 2 hat der Netzanschluss durch eine Elektrofachkraft zu erfolgen. Die Ausführung des Netzanschlusses richtet sich nach den räumlichen Gegebenheiten vor Ort. Die nachfolgend beschriebenen Varianten A und B sind deshalb beispielhaft und nicht allgemein verbindlich.
- Seite 10 D-85080 Gaimersheim Aufnahmeeinsätze Der ROTOGEN 1000 Ex ist mit austauschbaren Aufnahmeeinsätzen und Adaptern ausgestattet, um Lackdosen, Mischbecher und andere Gefäße unterschiedlicher Hersteller mischen zu können. Der Mischer wird im Standard mit einem blauen Aufnahmeeinsatz # 72225 geliefert, der für Blechdosen mit einem Durchmesser von 110mm ±1,5mm geeignet ist.
- Seite 11 ROTOGEN 1000 Ex D-85080 Gaimersheim Betrieb Alle sicherheitsrelevanten Bauteile des ROTOGEN 1000 Ex vor Arbeitsbeginn auf Funktion überprüfen. Defekte oder beschädigte Teile sind vor Beginn der Arbeit durch einen autorisierten Servicepartner zu ersetzen. Während des Betriebs nicht in die rotierenden Teile des Gerätes greifen!
- Seite 12 ROTOGEN 1000 Ex Collomix GmbH D-85080 Gaimersheim Mischzeit einstellen Durch Betätigen der Taste + oder der Taste – kann die Mischzeit in 10 Sekunden-Schritten eingestellt werden. Mischzeit wählen Mischvorgang starten Der Mischvorgang wird durch Betätigung der Taste I/0 gestartet. Im Display wird während des Mischens die verbleibende Mischzeit angezeigt. Nach Ablauf der Mischzeit verringert sich die Mischgeschwindigkeit bis zum vollständigen Stillstand und der...
- Seite 13 Collomix GmbH ROTOGEN 1000 Ex D-85080 Gaimersheim Mischvorgang vorzeitig beenden Der Mischvorgang kann jederzeit durch kurze Betätigung der Taste I/0 vorzeitig beendet werden. Mischeinheit wird schnell abgebremst und der Mischvorgang beendet. Bis der ROTOGEN 1000 vollständig zum Stillstand gekommen ist, wird im Display Sto angezeigt.
- Seite 14 ROTOGEN 1000 Ex Collomix GmbH D-85080 Gaimersheim Fehlerbehebung Anhand der in diesem Kapitel aufgeführten Fehlerbehebungstabellen können Sie prüfen, ob Sie den Fehler selbst beheben können oder ein Anruf des Kundendienstes erforderlich ist. Zustand der Maschine Ursachen / Maßnahmen Die Mischzeit im Display läuft, die Der Mischmotor ist infolge einer Unwucht oder Überlast außer Takt gekommen.
- Seite 15 Die Montage erfolgt in umgekehrter Reihenfolge, dabei auf freien Lauf des Aufnahmeadapters achten! Trennen Sie den ROTOGEN 1000 Ex bei allen Reinigungsarbeiten vom Netz. Berührschutz nach Abschluss der Arbeiten sofort wieder montieren. Das Gerät darf ohne Berührschutz nicht in Betrieb genommen werden.
- Seite 16 55011:2009 + A1:2010, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61000-6-2:2005 + AC:2005 Ex Kennzeichnung: II 3 G Ex nA ic IIB T4 Gc Technische Unterlagen sind anzufordern bei: Collomix GmbH, Abt. Technische Entwicklung, Daimlerstr. 9, 85080 Gaimersheim, Deutschland Gaimersheim, 29.05.2018 Alexander Essing Geschäftsführer...
- Seite 17 Gewährleistung Ihre Ansprüche im Falle einer notwendigen Nachbesserung entnehmen Sie bitte unseren allgemeinen Lieferbedingungen. Sie finden diese auf unserer Website www.collomix.de. Auf Wunsch senden wir Ihnen unsere allgemeinen Lieferbedingungen auch gerne zu. Lagerung Die Lagerstätte muss kühl und trocken sein, um Korrosion an einzelnen Teilen der Anlage nicht zu begünstigen.
- Seite 18 ROTOGEN 1000 Ex Collomix GmbH D-85080 Gaimersheim Ausgabe 2.0-24...
- Seite 19 Collomix GmbH ROTOGEN 1000 Ex D-85080 Gaimersheim Ausgabe 2.0-24...
- Seite 20 ROTOGEN 1000 Ex Collomix GmbH D-85080 Gaimersheim Ausgabe 2.0-24...
- Seite 21 Collomix GmbH ROTOGEN 1000 Ex D-85080 Gaimersheim Collomix GmbH Daimlerstr. 9, D-85080 Gaimersheim Bundesrepublik Deutschland Tel.: +49 (0)8458 32 98 - 0 Fax.: +49 (0)8458 32 98 30 www.collomix.de Ausgabe 2.0-24...
