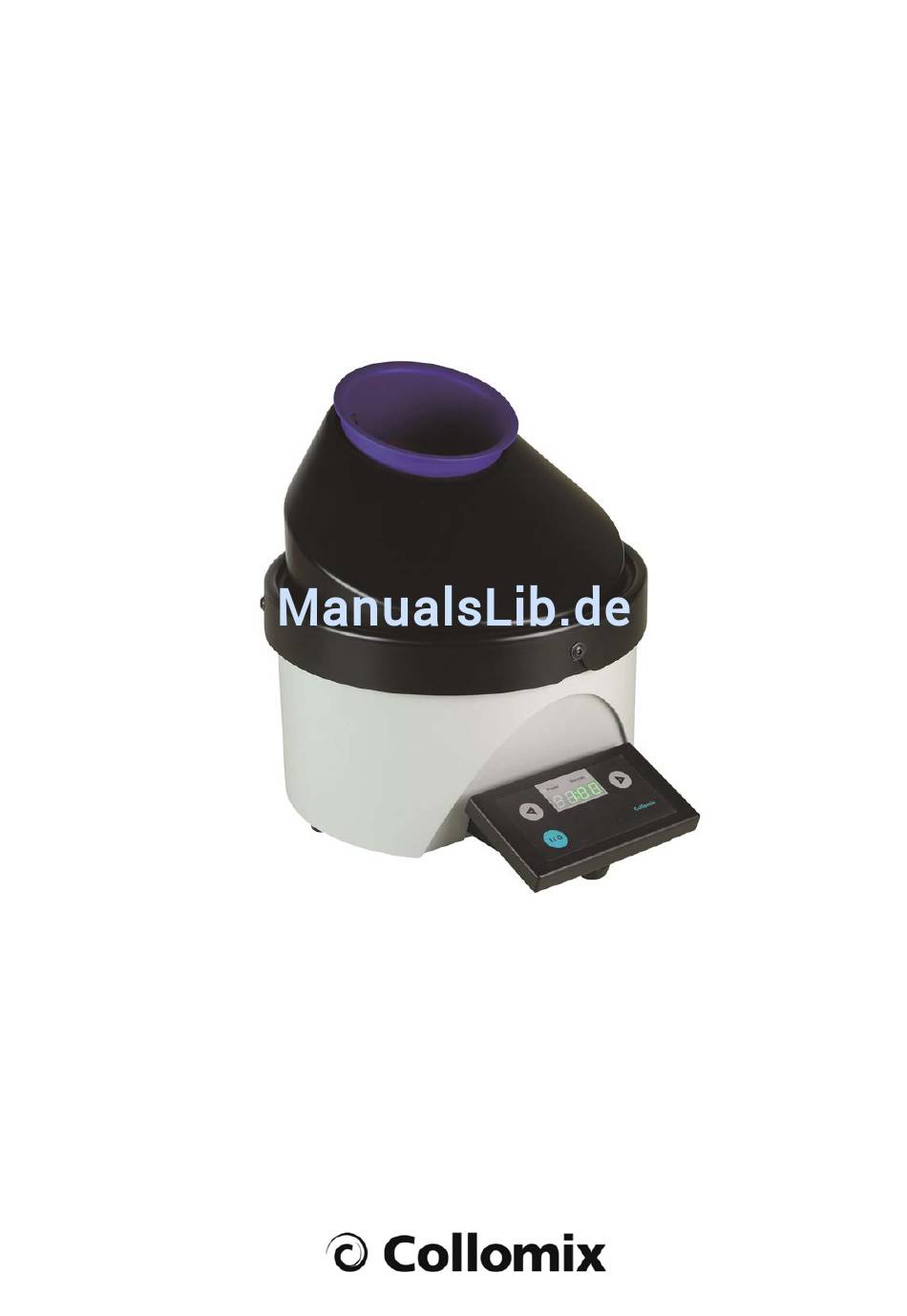

- Seite 1 Betriebsanleitung RotoGen 1000 Betriebsanleitung griffbereit aufbewahren Originalbetriebsanleitung de - Deutsch Ausgabe 3.0-17...
- Seite 2 RotoGen 1000 Collomix GmbH D-85080 Gaimersheim Ausgabe 3.0-17...
-
Seite 3: Inhaltsverzeichnis
Bedien- und Anzeigeelemente 3. Inbetriebnahme ......................8 Auspacken Aufstellen Netzanschluss Probelauf Aufnahmeeinsätze 4. Betrieb........................10 Ein- und Ausschalten des RotoGen 1000 Homogenisierungszeit wählen Homogenisierungsvorgang starten Homogenisierungsvorgang vorzeitig beenden 5. Fehlerbehebung ...................... 13 6. Wartung und Instandhaltung ................... 14 Reinigung Serviceadresse Recycling und Entsorgung 7. -
Seite 4: Allgemeines
Collomix GmbH D-85080 Gaimersheim Allgemeines Der RotoGen 1000 ist ein stationäres Mischgerät für kleine Mengen zum Homogenisieren von flüssigen Lackmaterialien und Farben, insbesondere von Autoreparaturlacken, unter Verwendung von Mischbecher-Systemen (zum Beispiel PPS/RPS), die an Lackierpistolen gekoppelt werden. Der verschlossene Behälter (unter anderem Mischlackdosen und Mischbecher) wird in eine geeignete Aufnahme/Adapter des RotoGen 1000 eingesetzt und anschließend mit Hilfe einer um... -
Seite 5: Urheberschutz
• flüssigen Materialien, insbesondere von Farben und Lacken, • entsprechenden Zusatzstoffen (unter anderem Härter, Verdünner etc.). Der RotoGen 1000 darf nicht anders als in der in dieser Anleitung beschriebenen Weise betrieben werden. Unzulässig sind insbesondere: • Der Betrieb in explosionsgefährdeten Bereichen. -
Seite 6: Aufbau
RotoGen 1000 Collomix GmbH D-85080 Gaimersheim Aufbau Maschinenelemente 1. Bedienteil 2. Aufnahmeeinsatz 3. Berührschutz 4. Gehäuse Technische Daten Netzanschluss: ~ 230 V / 50-60 Hz Leistung: 60 VA Drehzahl: 320 1/min Mischkapazität: 50 ml – 1000 ml (max. Mischgewicht 1,4 kg) Schallpegel: <... -
Seite 7: Bedien- Und Anzeigeelemente
• Schaltet den RotoGen 1000 durch langes Betätigen aus. Taste - Auswahl der Homogenisierungszeit. • Power Leuchtet, wenn RotoGen 1000 mit der Netzspannung verbunden ist. • • Anzeige der ausgewählten Homogenisierungszeit im Stillstand. Display • Anzeige der verbleibenden Homogenisierungszeit, während der Homogenisierungsvorgang läuft. -
Seite 8: Inbetriebnahme
D-85080 Gaimersheim Inbetriebnahme Auspacken Bitte überprüfen Sie den RotoGen 1000 nach dem Auspacken sofort auf eventuelle sichtbare äußere Beschädigungen. Sollten Sie eine Beschädigung feststellen, melden Sie diese bei der Spedition und setzen Sie sich umgehend mit Ihrem Händler in Verbindung. -
Seite 9: Aufnahmeeinsätze
RotoGen 1000 D-85080 Gaimersheim Aufnahmeeinsätze Der RotoGen 1000 ist mit austauschbaren Aufnahmeeinsätzen und Adaptern ausgestattet, um Lackdosen, Mischbecher und andere Gefäße unterschiedlicher Hersteller mischen zu können. Stellen Sie sicher, dass stets der zum jeweiligen Mischbechersystem passende Einsatz/Adapter verwendet wird. Die Verwendung unpassender Aufnahmeeinsätze kann zu Schäden am Gerät und/oder zu einer unvollständigen Homogenisierung führen! -
Seite 10: Betrieb
Power LED den Bereitschaftszustand anzeigt. 3 sec. Power Remote Ausschalten Zum Einschalten des RotoGen 1000 wird die I/0 Taste kurz gedrückt, das Gerät meldet sich mit der Power Remote zuletzt verwendeten Homogenisierungszeit betriebsbereit. Power... -
Seite 11: Homogenisierungszeit Wählen
Collomix GmbH RotoGen 1000 D-85080 Gaimersheim Homogenisierungszeit wählen Durch Betätigen der Taste + oder der Taste – kann die Homogenisierungszeit in 10 Sekunden- Power Remote Schritten gewählt werden. Power Remote Homogenisierungszeit ändern Homogenisierungsvorgang starten Der Homogenisierungsvorgang wird durch kurze Betätigung der Taste I/0 gestartet. Das Display zeigt... -
Seite 12: Homogenisierungsvorgang Vorzeitig Beenden
RotoGen 1000 Collomix GmbH D-85080 Gaimersheim Homogenisierungsvorgang vorzeitig beenden Der Homogenisierungsvorgang kann jederzeit durch kurze Betätigung der Taste I/0 vorzeitig Power Remote beendet werden. Der Homogenisierungsvorgang wird schnell abgebremst und beendet. Bis der Kleinmischer vollständig zum Stillstand gekommen ist, wird im Display Stop angezeigt. -
Seite 13: Fehlerbehebung
Aufnahmeeinsatz verwendet wurde. Überprüfen Sie, ob der Aufnahmeeinsatz vollständig in der Aufnahme eingerastet ist. Federklammern im Aufnahmeeinsatz defekt. Vor Anruf des Kundendienstes notieren Sie sich bitte die Seriennummer des RotoGen 1000 und den Fehlercode, der im Display angezeigt wird. Ausgabe 3.0-17... -
Seite 14: Wartung Und Instandhaltung
Die Montage erfolgt in umgekehrter Reihenfolge, dabei auf freien Lauf des Aufnahmeadapters achten! Trennen Sie den RotoGen 1000 bei allen Reinigungsarbeiten vom Netz. Berührschutz nach Abschluss der Arbeiten sofort wieder montieren. Das Gerät darf ohne Berührschutz nicht in Betrieb genommen werden. -
Seite 15: Anhang
D-85080 Gaimersheim Anhang EG-Konformitätserklärung Wir erklären die Übereinstimmung des Produkts RotoGen 1000 mit den folgenden Normen bzw. normativen Dokumenten: EN 60204-1:2006 + A1:2009 + AC:2010, EN ISO 12100:2010, EN ISO 13849-1:2008 + AC:2009, EN 55011:2009 + A1:2010, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61000-6-2:2005 + AC:2005 gemäß... - Seite 16 RotoGen 1000 Collomix GmbH D-85080 Gaimersheim Collomix GmbH Daimlerstr. 9, D-85080 Gaimersheim Bundesrepublik Deutschland Tel.: +49 (0)8458 32 98 - 0 Fax.: +49 (0)8458 32 98 30 www.collomix.de Ausgabe 3.0-17...
