2. Kollektormontage
Der Würfel muss sich in der mitte des Ausschnits befinden

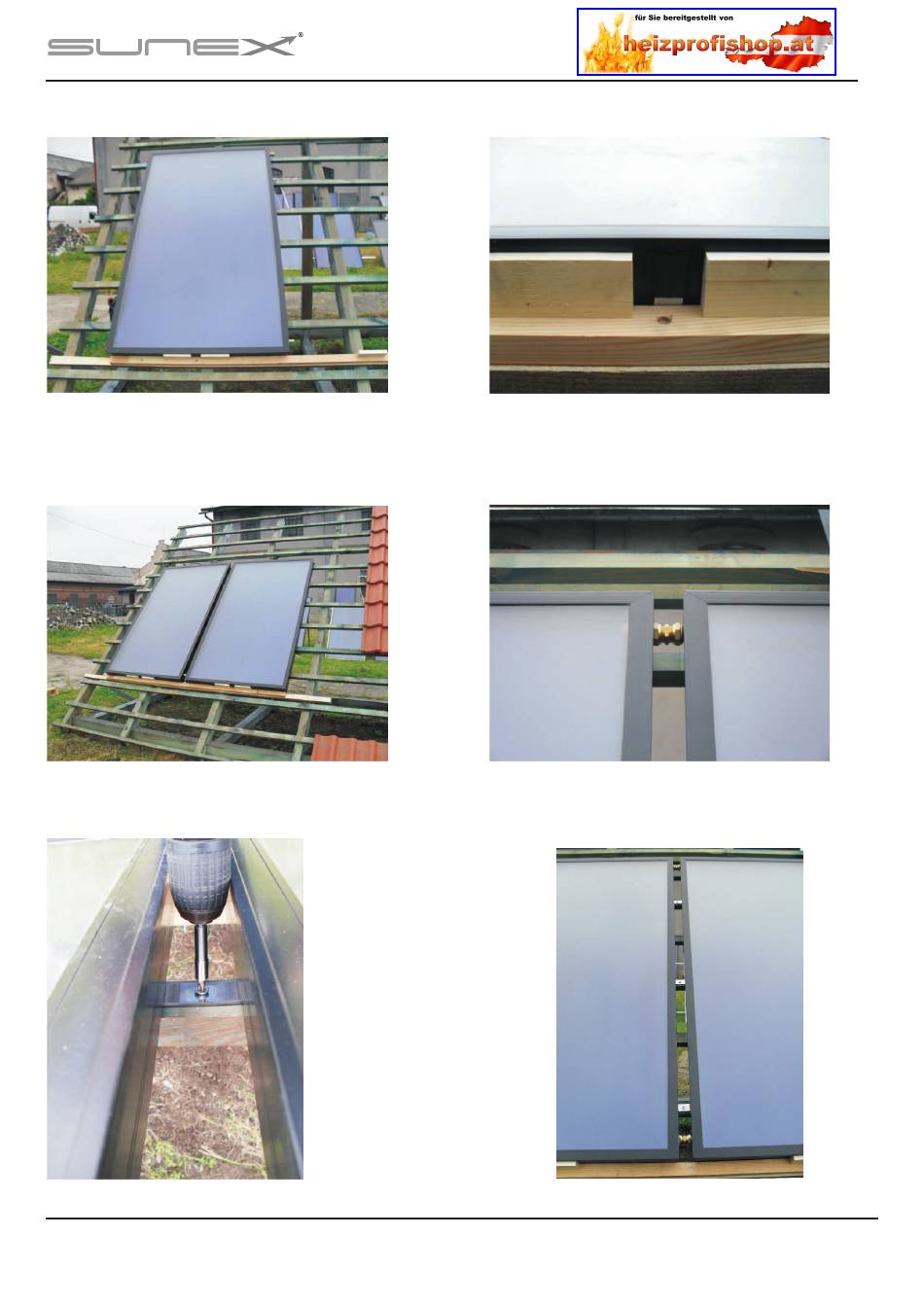

Den Ersten Kollektor Aufstellen
Abstand zwischen der u
nteren Kragenstütze
und der Latte
sollte ungefer 2mm betragen. In falle das der Abstand
kleiner ist sollte die Latte herabsetzen werden.
Den zweiten Kollektor Aufstellen gleichzeitig die Doppelklemverbindungen anbringen.
Der abstand zwischen den Kollektorleisten sollte 55 mm betragen.
In die Nuten des Kollektors
die Lamellen einschieben
un an den Dach mit
Schrauben befestigen.
4
