IDENTIFIZIERUNG DER KOMPONENTEN
1
2
3
4
1
Externe Tür
2
Tür
3
Keramikglas
4
Griff zur Türöffnung
5
Heißluftausgang
6
Untere Rauchkammer
7
Brenntopf
8
Ascheförderanlage
9
Bedienfeld
10 Pelleteinwurf
11 Brennkammer
12 Befeuchter
13 Verkleidung (Beispiel für Modell P930 T TOP)
14 Fühler zur Öffnung des Pellettank-Deckels
15 Deckel Pellettank
16 Metallstruktur
17 Pellet-Tank
18 Pellet-Sensor
19 Druckwächter
20 Wärmeschutzeinrichtung
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG
15
14
13
16
12
17
11
18
10
19
9
20
19
21
8
7
6
5
22
23
24
21 Elektronische Platine
22 Raumlüfter
23 Einstellbare Füße
24 Anschußkabel
25 Rauchlüfters/Rauchabzug
26 Brennluft Anschluss
27 Motor der Förderschnecke
28 Abgasanschluß
DT2006120_H072640DE0_01
28
27
26
25

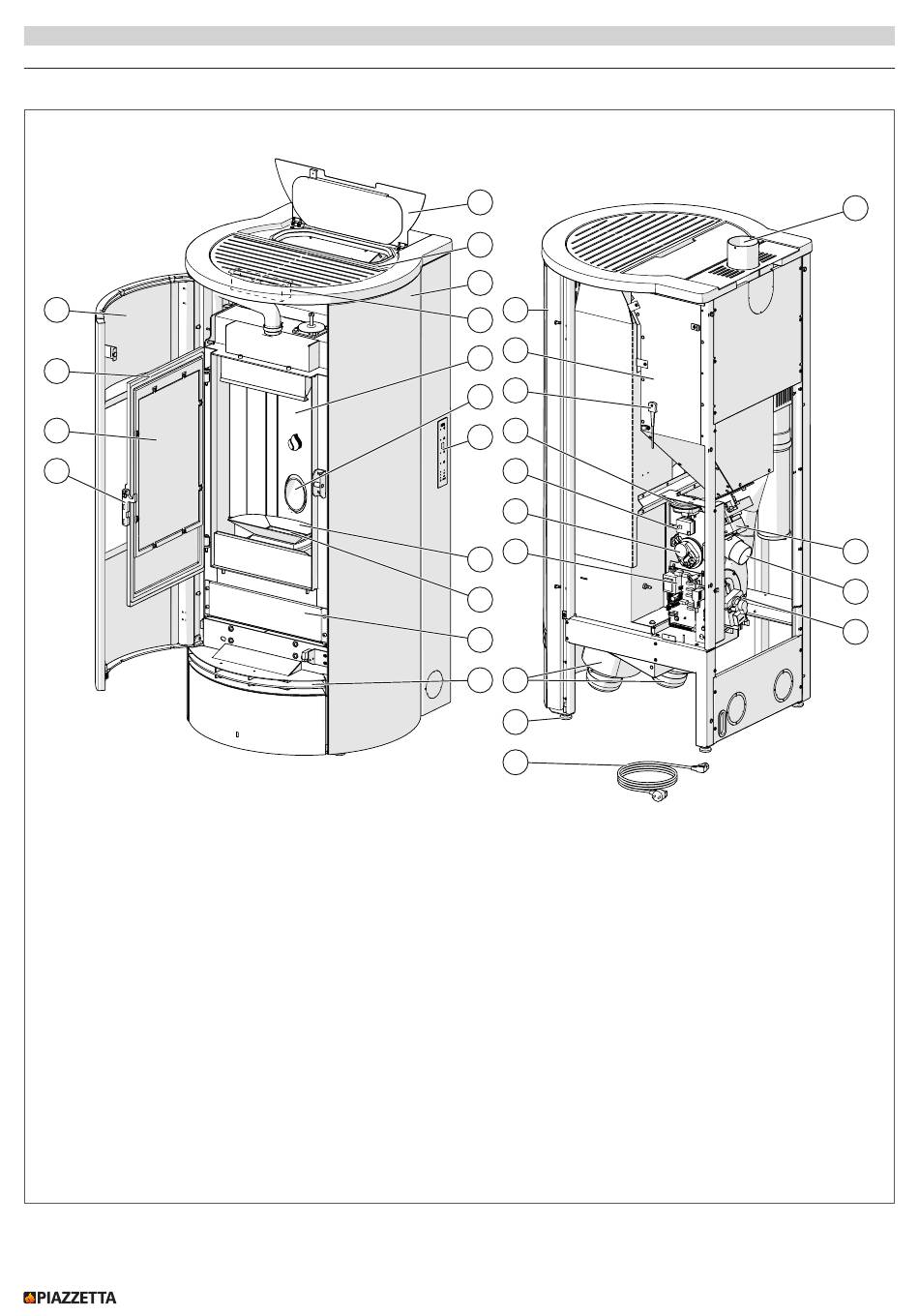

Abb. 1
