Anleitung: MicroGuard – Der kleine Mobilfunkwächter
6. Anschlussplan der Ein-/Ausgänge
Die in Abb. 2 gezeigte Schnittstelle der Ein-/Ausgänge kann so beschaltet
werden, dass beispielsweise Verbraucher im Haushalt per SMS gesteuert
werden. Der hochempfindliche Eingang (Blaue Leitung) kann zur Detektion
von Wasser verwendet werden. Die Abbildung weiter unten fasst die
möglichen Beschaltungsoptionen zusammen.
Diese Beschaltung kann zusätzlich zu der Verwendung der Temperatur-
Feuchtigkeitsüberwachung und der Kohlenstoffmonoxiddetektion eingesetzt
werden. Achten Sie darauf, dass die grüne Leitung bereits verwendet wird.

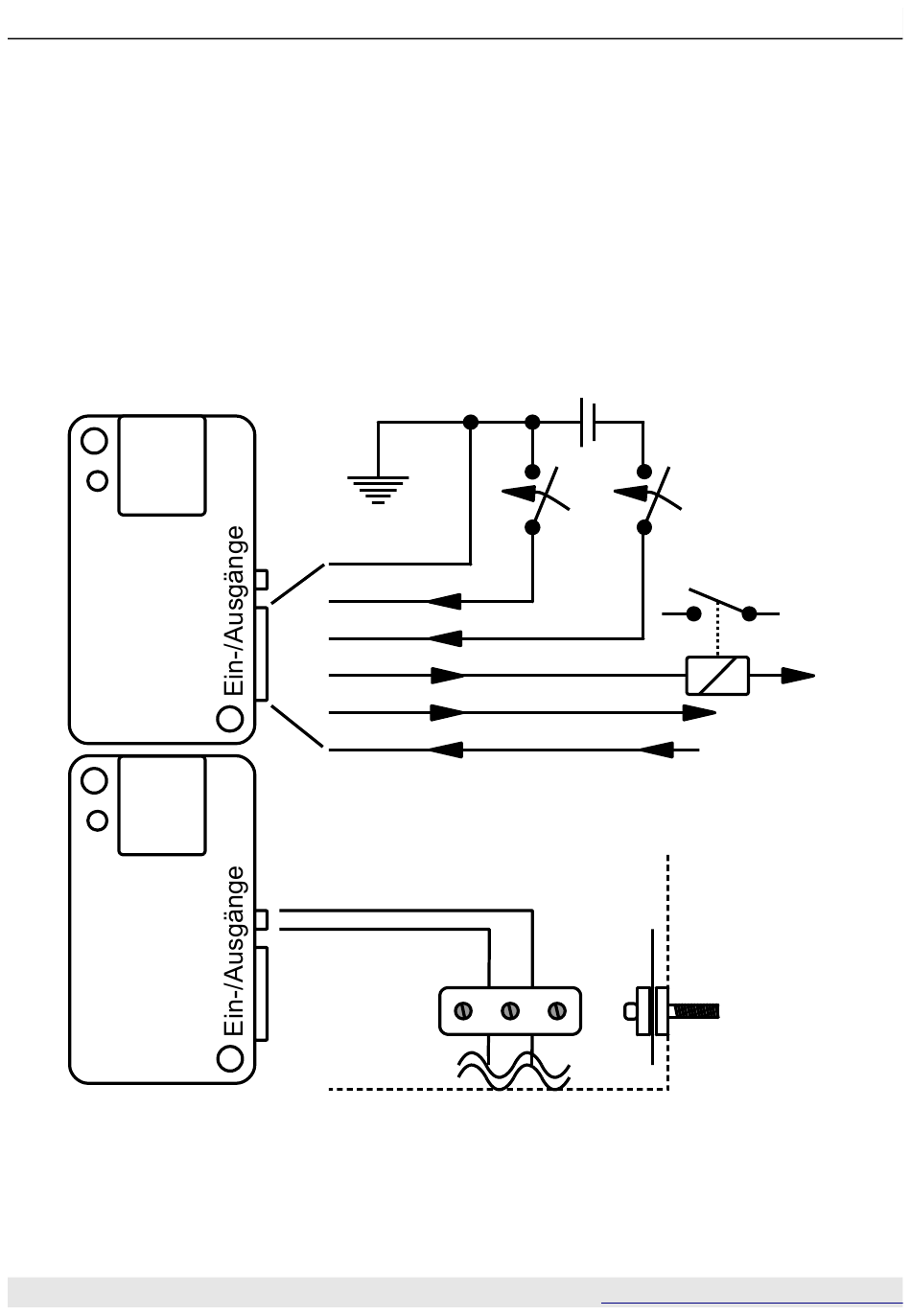

Abbildung 2: Mögliche Konfiguration der Ein- und Ausgänge
Seite 10/13
Masse
schwarz
gelb
grün
braun
geschaltete Masse
geschaltete Masse
orange
geschaltete +12V
rot
blau
schwarz
Wasser
_
+
Alarm
Alarm
Boden
Internet:
http://www.microguard.de
+12V
+12V
Wand
