- Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben.
- Seite 3 Die optionalen Artikel können über die gleichen Quellen (Shop oder Händler) bezogen werden. 3. Generelle Funktion als Fernbedienung für Garagentore MicroGuard-USB verfügt über mehrere Ausgänge, die zur Ansteuerung der Standheizung verwendet werden können. Der Spezialfall der Torsteuerung erfordert einen potentialfreien Kontakt, mit dem die Antriebsbetätigung gesteuert wird.
- Seite 4 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 4. Eigenschaften der Temperatursensoren (extern) Bei dem Temperatursensor handelt es sich um das digitale Bauelement von Dallas Semiconductor DS18B22 mit folgenden Eigenschaften: • Messbereich (Einsatztemperaturen): -55°C bis +125°C • Sensorgenauigkeit: +/- 0.5°C bei Temperaturen zwischen -10°C und +85°C, sonst bis zu +/- 2°C •...

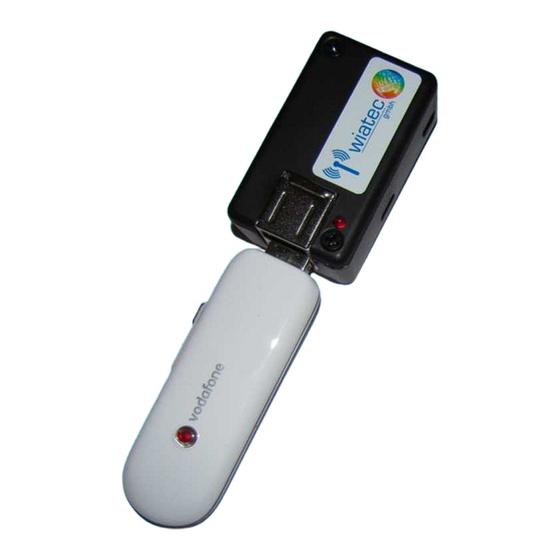

- Seite 5 PORT2 PORT1 USB-Port 35mm Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls 6. Anschluss an Torantrieb Lift-Master von Chamberlain Unser Modul kann das Funkmodul (Funkempfänger) Modell 7430E von Chamberlain vollständig ersetzen. Abb. 3 zeigt schematisch den Anschluss am Antrieb anstelle des Funkempfängers Modell 7430E. Dabei wird die Stromversorgung des Moduls ohne zusätzliche Netzadapter durch...
- Seite 6 Abbildung 2: Verfügbare Signale für den Anschluss an LiftMaster 7430E 7. Inbetriebnahme MicroGuard-USB nutzt das Telefonbuch der SIM-Karte, um die Systemeinstellungen zu speichern. Stellen Sie deshalb vor dem ersten Verbinden mit dem Surfstick sicher, dass Sie in dem Telefonbuch keine wichtigen Telefonnummern gespeichert haben.
- Seite 7 Anleitung: Handy Fernbedienung Standheizung Laufzeitsteuerung Telefonbuch SMS-Befehl Funktion MG SIMInit nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG SOFT nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CTRL1...5 Plätze für Kontrollnummern Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen MG ALCALL ALCALL=1 Benachrichtigung durch Anruf ein...
- Seite 8 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 8. Rufnummernverwaltung Das System ist für 150 Teilnehmer ausgelegt, die über (Handy-) Rufnummern identifiziert werden. Bei Übereinstimmung der Rufnummer des ankommenden Anrufs mit der abgespeicherten Liste, wird ein Impuls zum Öffnen des Tores erzeugt. Nur die erste Kontrollnummer kann die übrigen Nummern löschen bzw.
- Seite 9 +12V Ausgang +12V Abbildung 4: Beschaltung von MicroGuard-USB für die Tasterfunktion (Taster zwischen gelb und schwarz). Beispiel für Tasterbeleuchtung gesteuert durch +12V. Die Module für Garagentoransteuerung werden bei der Auslieferung so programmiert, dass die Tasterfunktion aktiv ist. http://www.microguard.de V1.3...
- Seite 10 Anleitung: MicroGuard – Der kleine Mobilfunkwächter Wichtige Hinweise 10.1 Schaltfunktion des Moduls • Mit dem gegebenen Anschluss ist die Steuerung des Garagentores per Handy-Anruf und/oder SMS möglich. • Prinzipiell kann dazu auch die Eberspächer-App genutzt werden, wobei hier nur die START-Taste die entsprechende Funktion hat. •...
- Seite 11 Anleitung: Handy Fernbedienung Garagentoransteuerung Garagenöffner 10.2 Unterstützte Handy-Modelle MicroGuard-USB kann mit diversen Handys und Surfsticks verschiedener Hersteller arbeiten. Wir prüfen und erweitern die Liste der kompatiblen Geräte täglich. Bitte konsultieren Sie unsere Webseite. Bitte beachten Sie: Die Verwendung von Handys als Empfangseinheit sind nur zu empfehlen, wenn die Umgebungstemperatur am Installationsort nicht unter 5°C sinkt.
-
Seite 12: Technische Daten
Betriebsspannung 12 V, Anschluss an Schnittstelle für Ein-/Ausgänge Stromaufnahme max. 4mA (STANDBY mit Handy), bis 1A mit STICK Betriebstemperatur -20°C bis 85°C Konformitätserklärung MicroGuard-USB erfüllt folgende EU-Richtlinien: ● 89/336/EWG (EMV-Richtlinie) und ● 73/23/EWG (Niederspannungsrichtlinie), ergänzt in 93/68/EWG ● 2002/95/EG (RoHS) 10. - Seite 13 Anleitung: Handy Fernbedienung Garagentoransteuerung Garagenöffner http://www.microguard.de V1.3 Seite 13...
