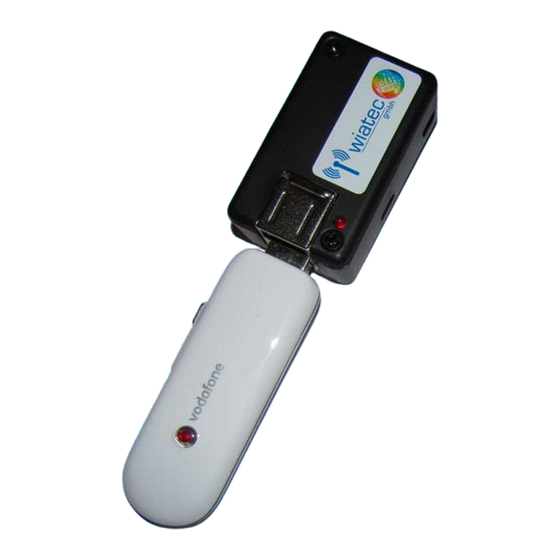

wiatec MicroGuard-USB Anleitung

wiatec MicroGuard-USB Anleitung

Der kleine mobilfunkwächter
Vorschau ausblenden Andere Handbücher für MicroGuard-USB:

Werbung

Werbung

loading

Inhaltszusammenfassung für wiatec MicroGuard-USB

  • Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben.
  • Seite 3 Die optionalen Artikel können über die gleichen Quellen (Shop oder Händler) bezogen werden. Generelle Funktion als Fernbedienung für Standheizungen MicroGuard-USB verfügt über mehrere Ausgänge, die zur Ansteuerung der Standheizung verwendet werden können. • Bei älteren Standheizungen ist die Ansteuerung durch ein +12V oder Masse-Signal möglich.
  • Seite 4 Eingriff in die Fahrzeugelektronik minimal zu gestalten und den Einbau zu vereinfachen. MicroGuard-USB kann mit einem digitalen Temperatursensor ausgestattet werden. Der Sensor befindet sich auf der Hauptplatine und misst die Temperatur innerhalb des Gehäuses. Der Sensor eignet sich zur Messung und Überwachung von Raumtemperatur, registriert jedoch Änderungen...
  • Seite 5 USB-Port: Anschluss des Handys bzw. des Surfsticks (PORT1) • Signal-LED: zeigt den Aktivierungszustand und die Funktionen des Moduls durch Blinksignale an. Signal-LED Mini-USB Micro-USB 60mm Ein-/Ausgänge Signal-LED PORT2 PORT1 USB-Port 35mm Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls http://www.microguard.de V1.2 Seite 5...
  • Seite 6 +12V +12V Abbildung 2: Prinzipielle Beschaltung des MicroGuard-USB Moduls Die Versorgungsspannung wird über die rote Leitung (+12V) und die schwarz Leitung (Masse) angeschlossen. Das benötigte Signal zum Schalten der Heizung wird an der orangenen Leitung (+12V) oder an der braunen Leitung (Masse) abgegriffen.
  • Seite 7 Anleitung: Handy Fernbedienung Standheizung MultiControl Heiztaste entspricht. Masse schwarz braun +12V Standheizung Abbildung 3: Ansteuerung über die Uhr SmartControl oder MultiControl Details zum Anschluss an SmartControl oder MultiControl Neue Webasto-Standheizung werden in aller Regel mit einem W-Bus Signal angesteuert. Um zwei unabhängige Ansteuerungen zu umgehen, erfolgt der Anschluss unseres Moduls an die Heiztaste der Vorwahluhr.
  • Seite 8 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Verankerung wenn man die Platine aus dem Gehäuse aushebelt. Abbildung 4: Platine Vorwahluhr MultiControl und der Anschlusspunkt Abb. 4 zeigt die Platine der Uhr MultiControl. Der rote Kreis markiert den Punkt, wo die braune Steuerleitung angeschlossen wird. Ebenfalls gezeigt ist die Führung der Steuerleitung zur Öffnung für den Diagnose-Eingang.
  • Seite 9 Anleitung: Handy Fernbedienung Standheizung MultiControl Abbildung 5: Führung des Sigalkabels aus dem Gehäuse der Uhr Abb. 5 zeigt eine Möglichkeit, das Signalkabel aus dem Gehäuse zu führen und ein nahtloses Schließen der Rückwand der Uhr zu gewährleisten. Umschalten zwischen Heizen und Lüften Der gewählte Anschluss erlaubt das Einschalten der voreingestellten Funktion der Sofortstarttaste.
  • Seite 10 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Inbetriebnahme MicroGuard-USB nutzt das Telefonbuch der SIM-Karte, um die Systemeinstellungen zu speichern. Stellen Sie deshalb vor dem ersten Verbinden von MicroGuard mit dem Surfstick sicher, dass Sie in dem Telefonbuch keine wichtigen Telefonnummern gespeichert haben. Das...
  • Seite 11 Telefonbuch Wert Werkseinst SMS-Befehl Funktion eintrag ellung MG SIMInit '23456789' nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG <Model> SOFT -- 'xxxxxx' nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CONTROL1... Plätze für Kontrollnummern CONTROL5 Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen MG ALCALL '1', '0'...
  • Seite 12 Fernbedienung, falls vorhanden) kann weiter ohne Einschränkung verwendet werden. 10.2 Unterstützte UMTS Sticks MicroGuard-USB kann mit diversen Handys und Surfsticks verschiedener Hersteller arbeiten. Wir prüfen und erweitern die Liste der kompatiblen Geräte täglich. Bitte konsultieren Sie unsere Webseite. Bitte beachten Sie: Die Verwendung von Handys als Empfangseinheit für...
  • Seite 13: Technische Daten

    Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 12 V, Anschluss an Schnittstelle für Ein-/Ausgänge Stromaufnahme max. 40mA (STANDBY) kurzzeitig bis 200mA bei GSM Verbindung (Anruf/SMS) Betriebstemperatur -20°C bis 85°C...
  • Seite 14 Anleitung: MicroGuard – Der kleine Mobilfunkwächter Seite 14/14 Internet: http://www.microguard.de...
