HE28 | Bedienungsanleitung

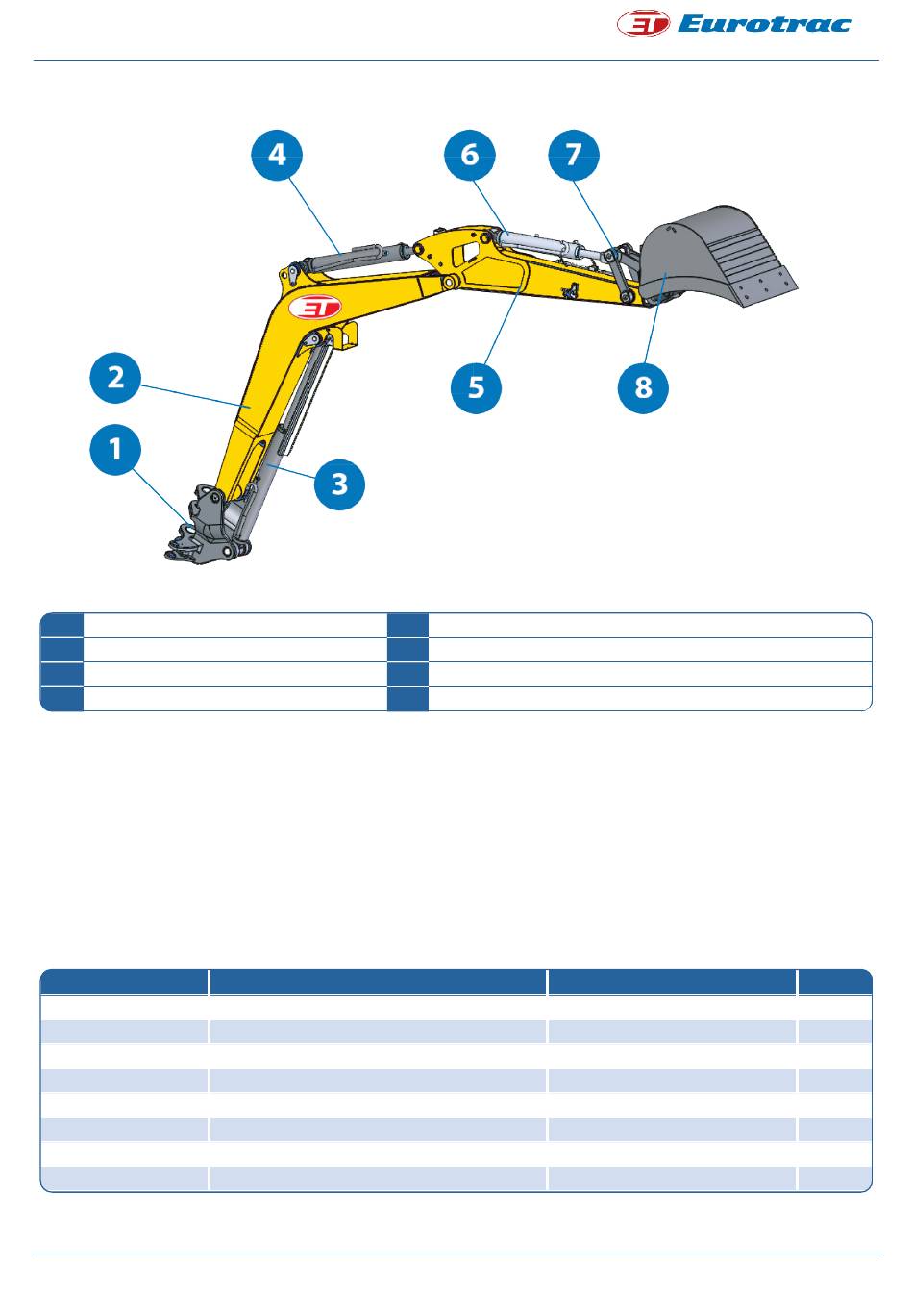

4.9 Arbeitsgerät
1
Schwenkarmgelenk
2
Ausleger
3
Auslegerzylinder
4
Stielzylinder
Das Arbeitsgerät besteht aus einem Schwenkarm, einem Ausleger, einem Stiel, einem
Schnellwechselmechanismus, einem Verbindungsmechanismus, einem Löffel, einem Auslegerzylinder,
einem Stielzylinder und einem Löffelzylinder. Steuern Sie das Aus- und Einfahren des Gierzylinders, damit
sich das Arbeitsgerät nach links und rechts dreht. Durch Steuerung des Auslegerzylinders kann sich der
Ausleger nach oben und unten bewegen. Durch Steuerung des Stielzylinders kann sich der Stiel strecken
und einklappen. Die Steuerung des Löffelzylinders kann der Löffel Grabarbeiten durchführen. Es gibt vier
Arten von Löffeln, die je nach Situation ausgetauscht werden können. Das Wellenmaterial ist 35CrMo, die
Wärmebehandlung erfolgt durch Abschrecken und Anlassen, die Oberfläche ist induktionsgehärtet und die
Festigkeit und Verschleißfestigkeit sind äußerst hoch.
4.10 ELEKTRIK
Teile-Nr.
K30G00 800200
0018‐800100‐005
0018‐800100‐002
0018‐800100‐002
K30G00 800040
K30G00 814000
0018‐800100‐001
0018‐800100‐001
Page 20 / 39
Bezeichnung
Hupe
Messer
Arbeitsscheinwerfer
Auslegerscheinwerfer
Starterschalter
Warnlicht
Hauptschalter
Öldrucksensor
5
Stiel
6
Löffelzylinder
7
Schnellwechselmechanismus
8
Schaufel
DL124E12VD
YLK‐3
921
5045S
JK428
TTD112‐124
DK138S‐08
NPT1/8
Spezifikation
April 2023
Menge
1
1
2
1
1
1
1
1
