HE28 | Bedienungsanleitung

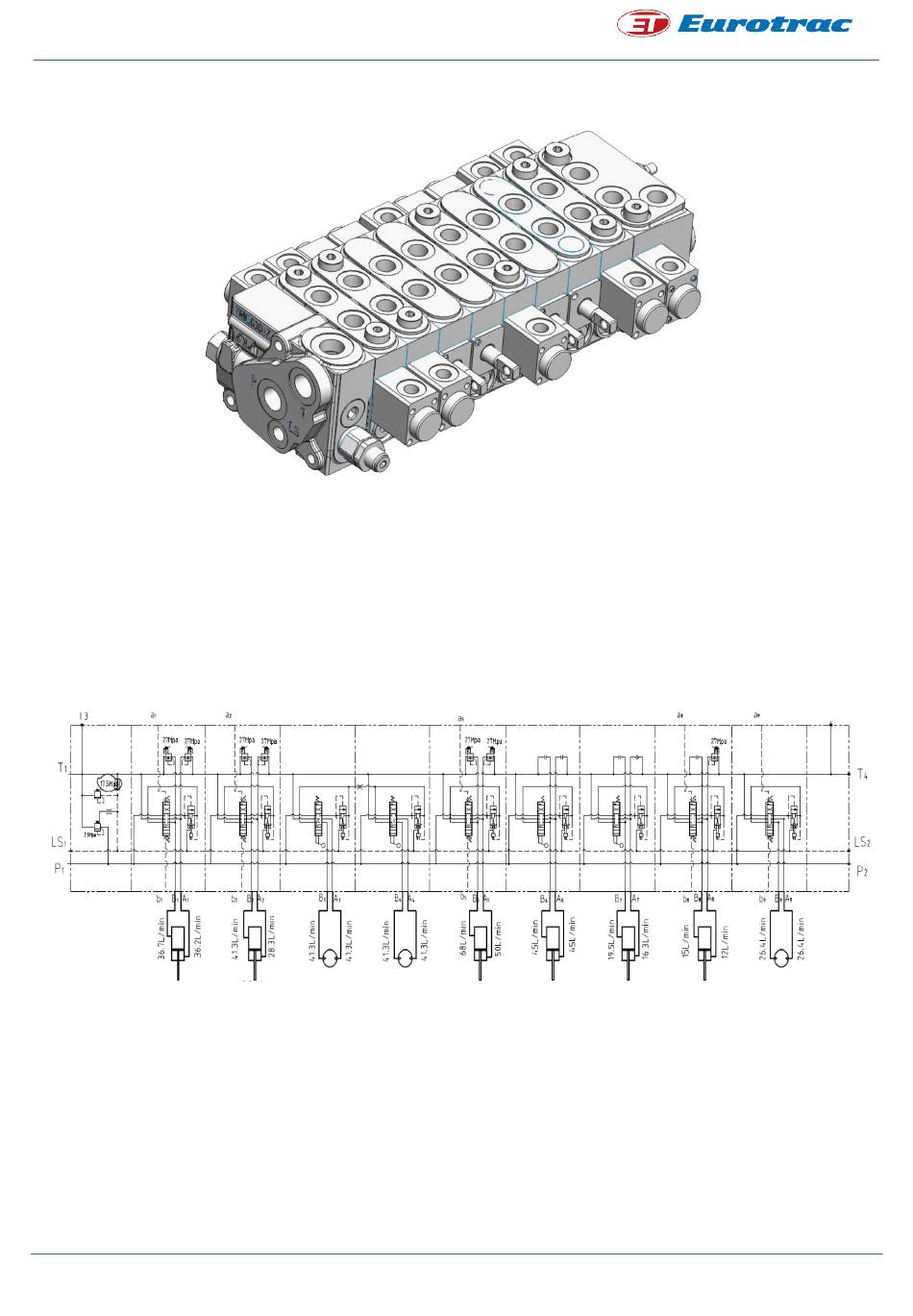

4.4 Mehrwege-Ventil
Das Mehrwegeventil ist ein lastabhängiges Hauptsteuerventil, das aus fünf Vorsteuerventilen und vier
manuellen Umkehrventilen besteht.
■
Anschlüsse P1- und P2 am linken und rechten Ende: Zum Einfüllen von Öl. Sie haben eine flache
Oberfläche oder sind einer Kombinationsdichtung abgedichtet.
■
Anschluss T: Ölrücklauf mit einer Kombinationsdichtung oder den offenen Rücklauf wird blockiert.
■
Anschluss AB: Ist mit einer Ebene oder einer Kombinationsdichtung abgedichtet. Die
Außenabmessungen betragen 384 x 233,6 x 102,5.
■
Anschlüsse LS am linken und rechten Ende: Durchflussregelung und Einstellanschlüsse.
4.5 Fahrvorrichtung
Der Fahrmechanismus besteht aus den linken und rechten Kettenrahmen, den Ketten, Laufrollen,
Leiträdern, Antriebsrädern, Spannvorrichtung, Hydraulikmotoren usw.
Die linken und rechten Kettenrahmen sind das tragende Gerüst des Fahrwerks.
Die Kette steht in direktem Kontakt mit dem Gestein des Bodens, trägt das volle Gewicht und die
Antriebskraft der Maschine, und die Arbeitsbedingungen sind sehr hart. Das kombinierte Kettenfahrwerk
des Hydraulikbaggers, das bei dieser Maschine zum Einsatz kommt, kann die Kette beim Wenden seitlich
Page 16 / 39
April 2023
