4.6 Drehmechanismus
Der Schwenkmechanismus besteht aus einer Schwenkhalterung, einer Schwenkplattform und einem
Schwenkmotor. Die Drehung der Schwenkplattform nach links und rechts wird über den linken
Arbeitsgerätehebel gesteuert.

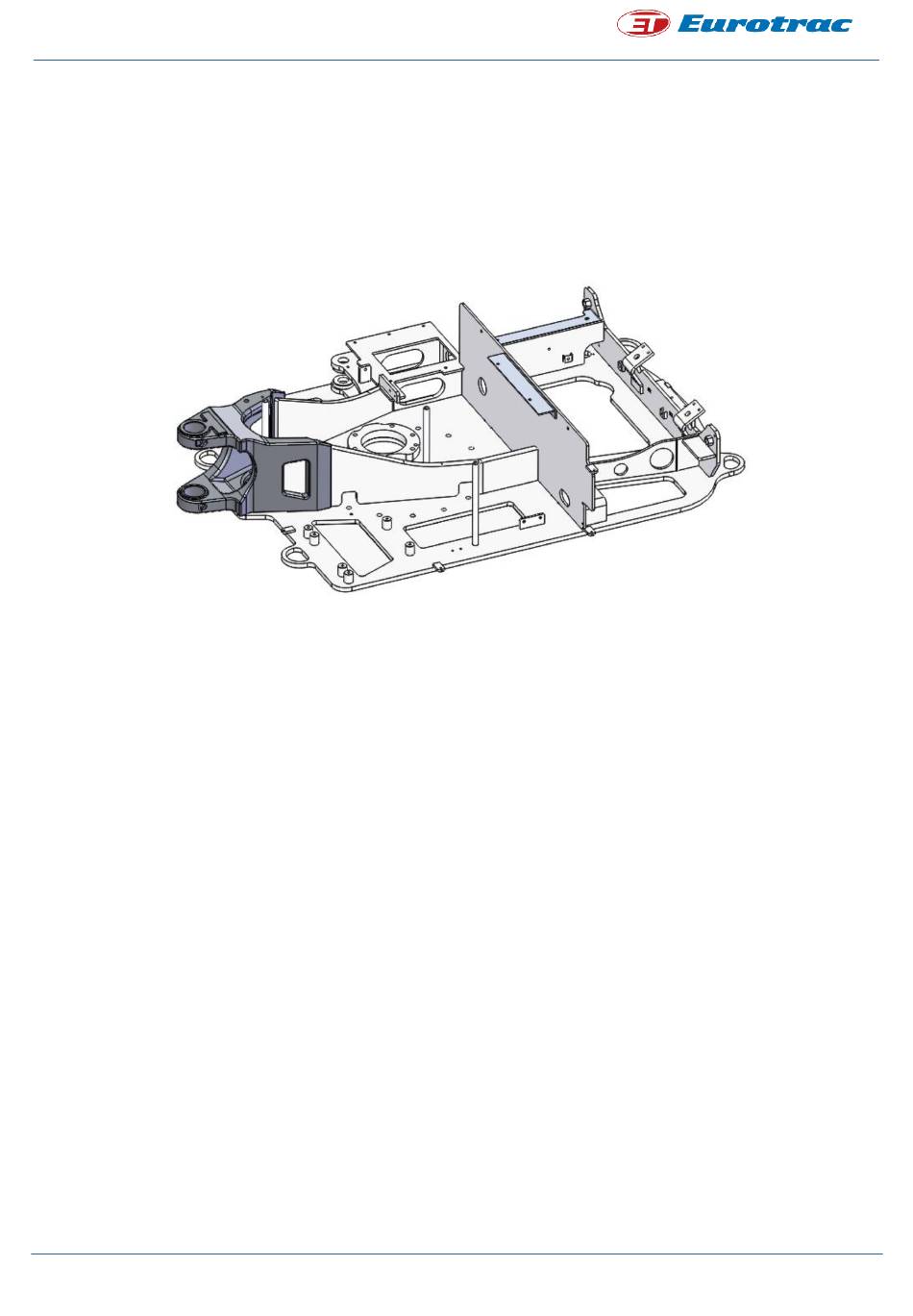

Die Schwenkplattform besteht aus geschweißten Stahlplatten, und links, rechts, sowie vor dem
Mehrwegeventil befinden sich abnehmbare Abdeckplatten, was für Wartung, Inspektion und Reparatur
bequemer ist.
4.7 Hydrauliksteuerung
Die Hydrauliksteuerung dieser Maschine besteht hauptsächlich aus der Hydraulik-Kolbenpumpe, dem
Mehrweg-Umkehrventil von Jiulian, dem Vorsteuerventil für die Ölversorgung, dem Ölkühler, dem Öltank
und anderen Hydraulikkomponenten. Der maximale Druck des Hydrauliksystems dieser Maschine ist auf
22 Mpa eingestellt. Die Hauptpumpe liefert den Druck für die Hydraulikkomponenten der gesamten
Maschine (das Vorsteuerventil hat ein eigenes Druckminderventil). Bei diesem System handelt es sich um
ein lastabhängiges Hydrauliksystem, das abhängig von der Amplitude des Steuerhebels präzise gesteuert
werden kann.
