Entfernungsmessgeräte
Inbetriebnahme

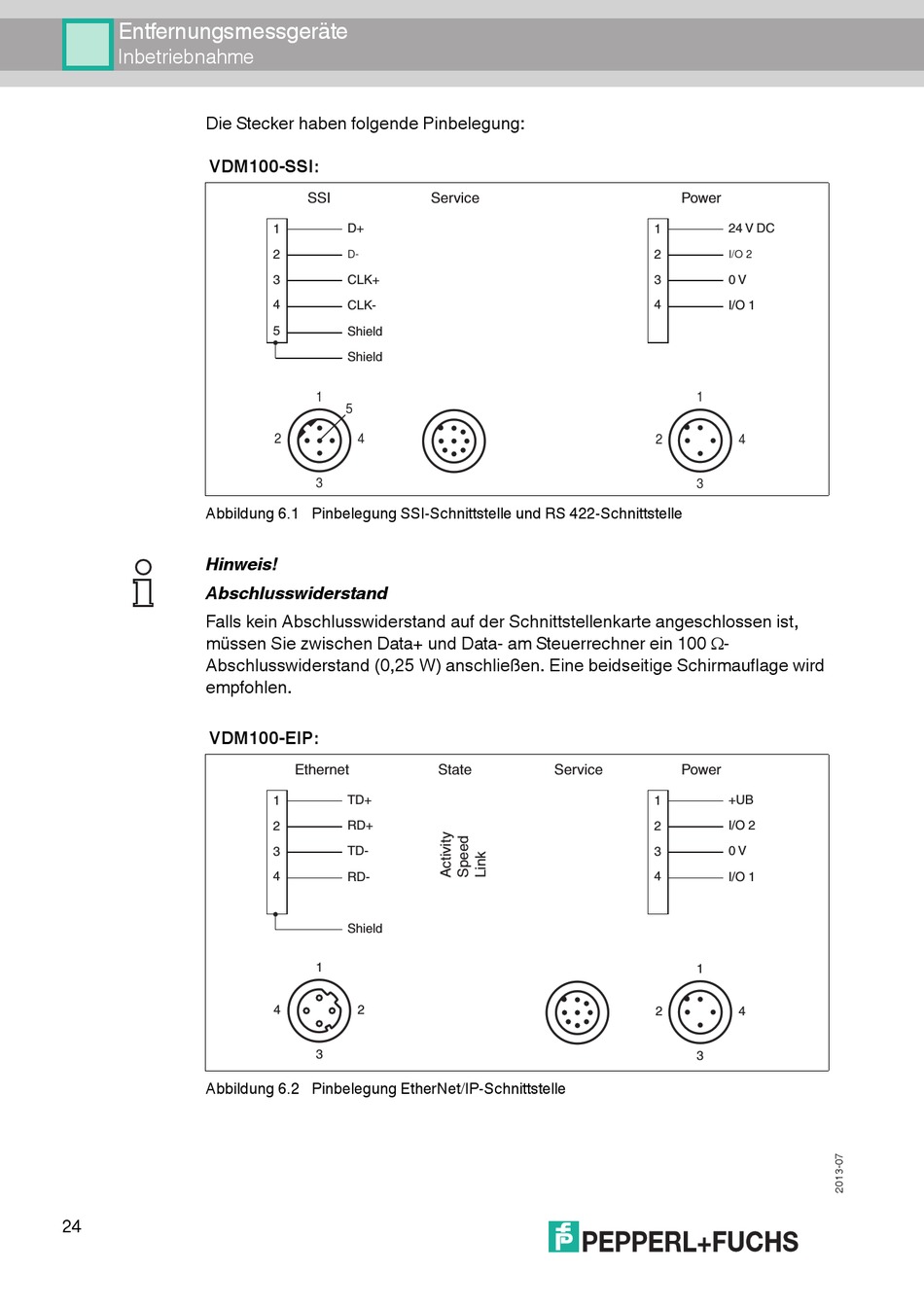

Die Stecker haben folgende Pinbelegung:
VDM100-SSI:
Abbildung 6.1 Pinbelegung SSI-Schnittstelle und RS 422-Schnittstelle
Hinweis!
Abschlusswiderstand
Falls kein Abschlusswiderstand auf der Schnittstellenkarte angeschlossen ist,
müssen Sie zwischen Data+ und Data- am Steuerrechner ein 100 -
Abschlusswiderstand (0,25 W) anschließen. Eine beidseitige Schirmauflage wird
empfohlen.
VDM100-EIP:
Abbildung 6.2 Pinbelegung EtherNet/IP-Schnittstelle
24
SSI
Service
1
D+
2
D-
CLK+
3
4
CLK-
5
Shield
Shield
1
5
2
4
3
Ethernet
State
1
TD+
RD+
2
TD-
3
4
RD-
Shield
1
4
2
3
Power
1
24 V DC
2
I/O 2
0 V
3
4
I/O 1
1
2
3
Service
Power
1
+UB
I/O 2
2
0 V
3
4
I/O 1
1
2
3
4
4
