- Seite 1 ENGLISH FRANCAIS DEUTSCH...
- Seite 45 5.2. Input Bereich......................59 5.3. Output Bereich ......................60 6. Einstellungen in Anwendungen ................61 6.1. Windows® Multimedia Setup ..................61 6.2. Latenzeinstellung bei ASIO Anwendungen............... 62 6.3. MIXVIBES 3DEX....................... 63 7. Technische Spezifikationen ..................64 V1.0 – April 2007...
-
Seite 46: Einführung
Gegebenfalls kann es vorkommen, dass Sie auf die Dokumentation Ihrer Audiosoftware zurückgreifen müssen um die Funktionen des U46MKII auf diese abzustimmen. 1.1. Inhalt der Verpackung U46MKII USB Audio-Interface CD mit dem Treiber der Soundkarte, MIXVIBES 3DEX Software und DJ Demo Videos der MixVibes DVS Software Benutzer Handbuch USB Kabel... -
Seite 47: Leistungsmerkmale
U46MKII MIXVIBES 1.2. Leistungsmerkmale 4 Ein- / 6 Ausgänge, USB Gerät für viele unterschiedliche Anwendungen 2 Phono-Eingänge und 4 Line-Eingänge Mikrofon Eingänge mit Gain Kontroll und +48V Phantomstrom für Kondensatormikrofon Direkter Instrumenteingang für elektrische Gitarre (Hi-Z mit Gain Kontrolle) 6 Analoge Line-Ausgänge mit separatem Mixausgang Kopfhörerausgang mit Gain Kontrolle... -

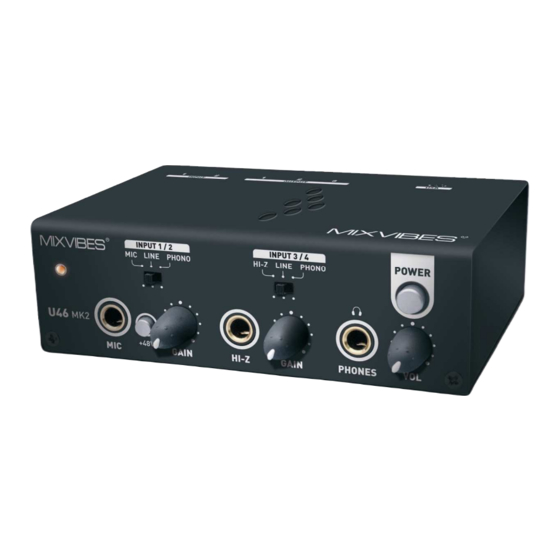

Seite 48: Beschreibung Des U46Mkii
U46MKII MIXVIBES 2. Beschreibung des U46MKII 2.1. Frontseite (1)Kanal 1/2 (Ch 1/2) Eingangs Anschluss Eingangsquellen Wahlschalter (MIC/LINE/PHONO): Hier können Eingangsquelle für den Kanal 1/2 auswählen. Mikrofon Eingangsanschluss (MIC IN): An diesen symmetrischen 3/4 Anschluss kann das Mikrofon angeschlossen werden. +48V... -
Seite 49: Rückseite
U46MKII MIXVIBES 2.2. Rückseite 5 5 5 5 6 6 6 6 1 1 1 1 2 2 2 2 4 4 4 4 3 3 3 3 Externer Netzteilanschluss: Wenn Sie ein Mikrofon verwenden, das mit Phantomspeisung betrieben wird, speziell bei der Verwendung eines Laptops, wird nachdrücklich empfohlen, ein Netzteil DC... -
Seite 50: Verbindung Mit Externen Geräten
U46MKII MIXVIBES 2.3. Verbindung mit externen Geräten Das U46MKII ist ein Teil eines digitalen Multimedia Audio Equipment, was bedeutet, dass es viele verschiedene Möglichkeiten gibt, andere Geräte mit dem U46MKII zu verbinden. Die untere Grafik beschreibt, welche Geräte an das U46MKII angeschlossen werden können. -
Seite 51: Hardware Installation
U46MKII MIXVIBES 3. Hardware Installation 3.1. Minimale Systemanforderungen Intel Pentium III 600MHz CPU oder vergleichbare AMD CPU. 256 MB RAM Direct X 8.1 und höher Microsoft® XP, Microsoft® Vista oder Mac OS-X. Einen verfügbaren USB Anschluss 3.2. Installation Bevor Sie mit der Treiberinstallation beginnen, legen Sie bitte die originale Windows® CD zurecht, da Sie diese eventuell während der Installation benötigen werden. -
Seite 52: Treiberinstallation
U46MKII MIXVIBES 4. Treiberinstallation Nachdem Sie das U46MKII an den Computer angeschlossen und eingeschaltet haben wird es automatisch als USB Gerät erkannt und die Installation wird fortgesetzt. 1. Um die Installation des U46MKII zu überprüfen, gehen Sie auf ‚Start > Einstellungen >... - Seite 53 U46MKII MIXVIBES 3. Installation des mitgelieferten U46MKII Treibers: Legen Sie die MixVibes Treiber CD in Ihr CR-Rom Laufwerk. Wir empfehlen, den U46MKII Ordner mit den gesamten Treiberdateien auf die Festplatte zu kopieren. Klicken Sie auf „Setup.exe“ anschließend sehen Sie die unten abgebildete Meldung und klicken einfach auf „Next“.
- Seite 54 U46MKII MIXVIBES...
- Seite 55 U46MKII MIXVIBES 5. Nun überprüfen Sie bitte, ob das MIXVIBES Icon unten rechts in der Taskleiste zu sehen ist.
-
Seite 56: U46Mkii Control Panel
U46MKII MIXVIBES 5. U46MKII Control Panel Nach einer erfolgreichen Installation der U46MKII Hard- und Software, können Sie das MIXVIBES Icon unten rechts in der Taskleiste sehen. Wenn Sie auf das Icon klicken, öffnet sich das U46MKII Control Panel. 5.1. Pull Down Menü... - Seite 57 (2) File – Exit: Schliesst das U46MKII Control Panel. Sie können das Control Panel jedoch jederzeit durch drücken auf das MIXVIBES Icon in der Taskleiste reaktivieren. (1) Config – Mouse Wheel (Konfiguration – Scrollrad der Maus) Stellt die Geschwindigkeit des Scrollrads der Maus für die Einstellung des Gain ein.
- Seite 58 U46MKII MIXVIBES DirectWIRE® erlaubt, die Ein- und Ausgänge der verschiedenen Treiber der Soundkarte miteinander zu verbinden. Beispiel : Auf die unten stehende Abbildung, der Ausgang (OUT) der MEE Treiber werden zum ASIO Eingang des U46MKII verbunden. Der von den MME Treibern abgespielte Klang kann...
-
Seite 59: Input Bereich
U46MKII MIXVIBES 5.2. Input Bereich 2 2 2 2 3 3 3 3 1 1 1 1 Eingang (Input) Hier können Sie den Eingangspegel des analogen Eingangs 1/2 erhöhen. Der Eingangspegel des Kanals 3/4 ist bei 0dB fixiert. Die Zahl unter den Regler zeigt den Pegel in dB an. -
Seite 60: Output Bereich
U46MKII MIXVIBES 5.3. Output Bereich 1 1 1 1 2 2 2 2 Output 1/2, 3/4, 5/6 Hier können Sie den Pegel des Ausgangssignals für jeden Kanal einstellen. Dieser Pegel kann über den Fader sowohl mit dem Scrollrad der Maus, als auch mit den Cursor Tasten eingestellt werden, die Zahl unter den Regler zeigt den Pegel in dB. -
Seite 61: Einstellungen In Anwendungen
MIXVIBES 6. Einstellungen in Anwendungen Dieses Kapitel beinhaltet ein Einstellungsbeispiel für Software-Anwendungen, hier für die MixVibes 3DEX. Wichtiger Hinweis: Aufgrund der Beschränkung des USB 1.1 Treibers ist die Audioausgabe bei 48 kHz Sample Rate auf 4 Kanäle beschränkt. Wenn Sie die Audioqualität beibehalten möchten und nicht alle 6 Ausgänge benötigen, können Sie die 48kHz Sample rate... -
Seite 62: Latenzeinstellung Bei Asio Anwendungen
U46MKII MIXVIBES 6.2. Latenzeinstellung bei ASIO Anwendungen Drücken Sie auf den ASIO Control Panel Button (oder Config) in einer ASIO Anwendung um die Latenz-Einstellung des U46MKII vorzunehmen. Merke, ‚Enable Input’ sollte stets aktiviert sein. Hier können Sie zwischen den verschiedenen Speichergrößen (Buffer Size) wählen. -
Seite 63: Mixvibes 3Dex
U46MKII MIXVIBES 6.3. MIXVIBES 3DEX Das U46MKII wird mit der vollen Ausgabe der MIXVIBES 3DEX Software beliefert. Sobald Sie das U46MKII und die 3DEX Software installiert haben, klicken Sie auf ‚Datei > Optionen > Audioeinstellung’. Wählen Sie ASIO 2.0 – U46MKII als Periphergerät, wie gezeigt: Aufgrund der Beschränkung des USB 1.1 Treibers ist die Audioausgabe bei 48 kHz... -
Seite 64: Technische Spezifikationen
U46MKII MIXVIBES 7. Technische Spezifikationen Interface USB Spec Ver1.1, USB Audio Class Spec Ver1.0 Software Spezifikationen OS: Windows® XP Treiber : WDM, ASIO Treiber Sampling Rate: 44.1 kHz (4 In/ 6 Out) 48 kHz (4 In / 4 Out) Auflösung: 16 Bits... - Seite 65 U46MKII MIXVIBES ADC Spezifikationen Dynamic Range: 85dB A-Weighted (Typical) Frequency Response: 20~20kHz (+/- 0.25dB MAX, @ fs=48kHz) Auflösung: 18 Bits DAC Spezifikationen Dynamic Range: 87dB A-Weighted (Typical) Frequency Response: 20~20kHz (+/- 0.25dB MAX, @ fs=48kHz) Auflösung: 20 Bits Kopfhörerverstärker Spezifikationen...
