10
Stecker- und Anschlussbelegungen
Einführung
DMX-Anschluss
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐
volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein
zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine nicht funktionierende Lightshow
sein!

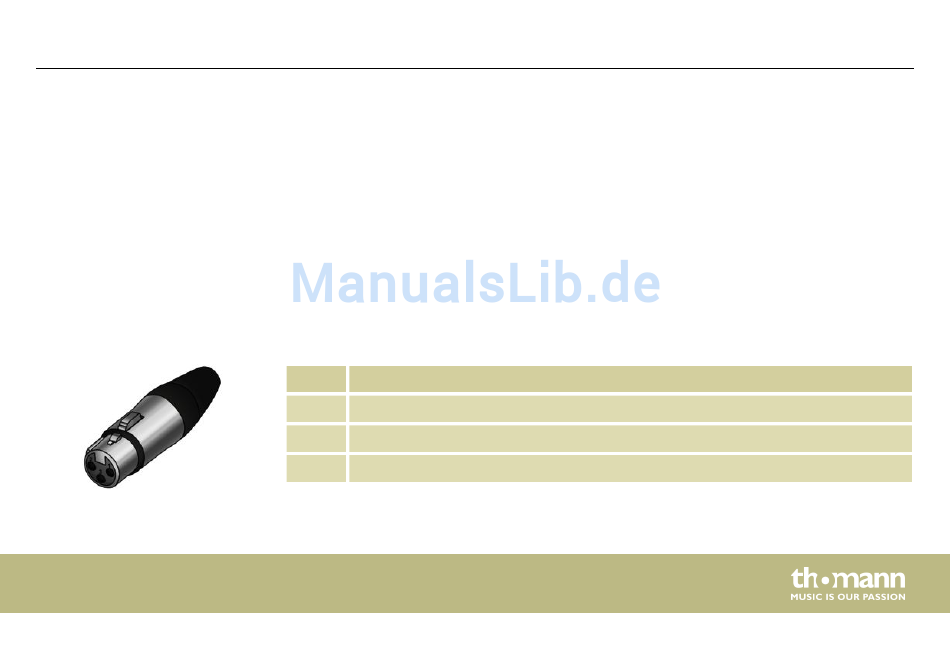

Eine dreipolige XLR-Buchse dient als DMX-Ausgang. Die unten stehende Zeichnung und die
Tabelle zeigen die Pinbelegung.
Pin
Belegung
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
DMX-Master I, DMX-Master MK II ENC
Stecker- und Anschlussbelegungen
65
