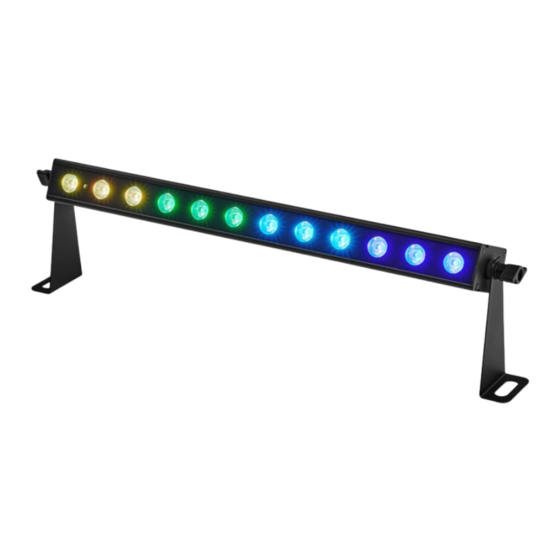

thomann Stairville SonicPulse LED Bar 05 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. thomann Anleitungen
  4. Lichtanlage
  5. Stairville SonicPulse LED Bar 05
  6. Bedienungsanleitung

thomann Stairville SonicPulse LED Bar 05 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SonicPulse LED Bar 05,
SonicPulse LED Bar 10
LED-Bar

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Stairville SonicPulse LED Bar 05

Inhaltszusammenfassung für thomann Stairville SonicPulse LED Bar 05

  • Seite 1 SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 08.02.2024, ID: 580867, 580868...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................13 Installation..............................14 Inbetriebnahme............................19 Anschlüsse und Bedienelemente....................21 Bedienung..............................25 7.1 Gerät starten............................25 7.2 Hauptmenü............................25 7.2.1 Automatikprogramm........................26 7.2.2 Vorprogrammierte automatische Show................27 7.2.3 DMX-Modus............................ 28 7.2.4 Betriebsart "Master/Slave"......................
  • Seite 4 Inhaltsverzeichnis 7.3.3 Verhalten bei Ausfall der DMX-Steuerung ................. 32 7.3.4 Tastensperre ..........................33 7.3.5 Zurücksetzen auf Werkseinstellung..................33 7.3.6 Systeminformationen......................... 34 7.4 RDM-Funktionen..........................34 7.5 Menüübersicht..........................36 7.6 Funktionen im 4-Kanal-DMX-Modus..................37 7.7 Funktionen im 5-Kanal-DMX-Modus..................38 7.8 Funktionen im 6-Kanal-DMX-Modus..................42 7.9 Funktionen im 11-Kanal-DMX-Modus..................

  • Seite 5: Allgemeine Hinweise

    Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...

  • Seite 6: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reich‐ weite von Babys und Kleinkindern auf.
  • Seite 10 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls durch Lichtblitze! Das Gerät sendet Lichtblitze (strobe effects) aus. Lichtblitze können bei bestimmten Personen epileptische Anfälle auslösen. Wenn Sie epilepsiegefährdet sind, vermeiden Sie es, über einen längeren Zeitraum Lichtblitzen ausgesetzt zu sein und in blinkendes Licht zu blicken.
  • Seite 11 Sicherheitshinweise HINWEIS! Beschädigung des Geräts durch hohe Spannungen! Das Gerät kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Über‐ spannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen. Stellen Sie sicher, dass die Spannungsangabe auf dem Gerät mit dem örtlichen Stromversorgungsnetz übereinstimmt, bevor Sie das Gerät einstecken.
  • Seite 12 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien! Batterien oder Akkus können auslaufen und das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn Sie das Gerät längere Zeit nicht benutzen. SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 13: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Die LED-Bar eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich. Sie zeichnet sich durch eine geringe Leistungsaufnahme und eine hohe Lebensdauer aus. Besondere Eigenschaften des Geräts: SonicPulse LED Bar 05: 24 × LEDs in acht steuerbaren Segmenten SonicPulse LED Bar 10: 12 ×...

  • Seite 14: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 15 Installation HINWEIS! Überhitzungs- und Brandgefahr durch mangelnden Abstand und schlechte Belüftung! Wenn der Abstand der Lichtquelle zur beleuchteten Fläche zu gering ist oder das Gerät schlecht belüftet ist, kann das Gerät überhitzen und Brände verursachen. Stellen Sie sicher, dass der Abstand zu beleuchteten Flächen mehr als 2 m beträgt.
  • Seite 16 Installation HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine normalen Mik‐ rofonkabel.
  • Seite 17 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 18: Batterie In Die Fernbedienung Einlegen

    Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.

  • Seite 19: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“...
  • Seite 20 Inbetriebnahme DMX-Indikator Wenn in der Betriebsart „DMX“ die Anzeige im Display blinkt, wird kein DMX-Signal emp‐ fangen. Möglicherweise ist der DMX-Controller nicht eingeschaltet oder die Verkabelung nicht korrekt. Wenn die Anzeige konstant leuchtet, empfängt das Gerät ein gültiges DMX-Signal. Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“...

  • Seite 21: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö $ % & ö PUSH SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...
  • Seite 22 Anschlüsse und Bedienelemente 1 Feststellschraube für den Montagebügel 2 Montagebügel 3 [T1A/250V] | Sicherungshalter 4 [Power In] | Verriegelbare Eingangsbuchse (Power Twist) für den Netzanschluss 5 [DMX In] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 3-polig 6 Eingebautes Mikrofon für die Musiksteuerung 7 Display 8 [Mode] | Aktiviert das Hauptmenü...
  • Seite 23 Anschlüsse und Bedienelemente Infrarot-Fernbedienung & ö SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...
  • Seite 24 Anschlüsse und Bedienelemente 1 [ON/OFF] | Schaltet das Gerät ein bzw. aus. 2 [AUTO] | Aktiviert die Betriebsart „Automatik“. 3 [PRG] | Aktiviert die Betriebsart „vorprogrammierte automatische Show“. Wählen Sie das gewünschte Programm mit [+] und [–]. 4 [SOUND] | Aktiviert die Betriebsart „Musiksteuerung“. Stellen Sie die Empfindlichkeit des eingebauten Mikrofons mit [+] und [–] ein.

  • Seite 25: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.2 Hauptmenü Drücken Sie [Mode], um das Hauptmenü zu aktivieren und zwischen den Menüpunkten zu wechseln.

  • Seite 26: Automatikprogramm

    Bedienung 7.2.1 Automatikprogramm Der automatische Betrieb kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] sooft, bis das Display „Auto“ anzeigt. Bestätigen Sie mit [Setup]. Automatikprogramm wählen Drücken Sie [Up] oder [Down], um zwischen den Automatikprogrammen (Anzeige „AU.01“...

  • Seite 27: Vorprogrammierte Automatische Show

    Bedienung 7.2.2 Vorprogrammierte automatische Show Eine vorprogrammierte automatische Show kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] sooft, bis das Display „Pr.XX“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down], um zwischen den vorprogrammierten automatischen Shows (Anzeige „Pr.01“...

  • Seite 28: Dmx-Modus

    Bedienung 7.2.3 DMX-Modus Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [Mode] sooft, bis das Display „d---“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down], um die DMX-Adresse zwischen „d.001“ und „d.512“ aus‐ zuwählen.

  • Seite 29: Betriebsart "Master/Slave

    Bedienung 7.2.4 Betriebsart "Master/Slave" Diese Einstellung ist nur relevant, wenn das Gerät als Slave in einer Master-Slave-Konfiguration dient und nicht mittels DMX gesteuert wird. Drücken Sie [Mode] sooft, bis das Display „Slav“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down], um zwischen „Yes“ (Master/Slave aktiviert) und „No“ (Master/Slave deaktiviert) auszuwählen.

  • Seite 30: Musiksteuerung

    Bedienung 7.2.6 Musiksteuerung In dieser Betriebsart folgt das Gerät dem Rhythmus der Hintergrundmusik oder der Geräusche, die das eingebaute Mikrofon registriert. Drücken Sie [Mode] sooft, bis das Display „Soud“ anzeigt. Bestätigen Sie mit [Setup]. Automatische Show einstellen Drücken Sie [Up] oder [Down], um die gewünschte automatische Show (Anzeige „SO.01“ …...

  • Seite 31: Einstellungen

    Bedienung 7.3 Einstellungen 7.3.1 Dimmerkurve einstellen Drücken Sie [Mode] sooft, bis das Display „Set“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down] sooft, bis das Display „Cur“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down], um zwischen den Dimmerkurven zu wählen. Bestätigen Sie mit [Setup].

  • Seite 32: Pixeldrehung

    Bedienung 7.3.2 Pixeldrehung Drücken Sie [Mode] sooft, bis das Display „Set“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down] sooft, bis das Display „Pi.dI“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down], um zwischen „Nor“ (Normal) und „Inv“ (Gedreht) auszu‐ wählen.

  • Seite 33: Tastensperre

    Bedienung 7.3.4 Tastensperre Drücken Sie [Mode] sooft, bis das Display „Set“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down] sooft, bis das Display „Lock“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down], um zwischen „On“ (Tastensperre aktiviert) und „Off“ (Tas‐ tensperre deaktiviert) auszuwählen.

  • Seite 34: Systeminformationen

    Bedienung 7.3.6 Systeminformationen Drücken Sie [Mode] sooft, bis das Display „Info“ anzeigt. Bestätigen Sie mit [Setup]. Drücken Sie [Up] oder [Down] sooft, bis das Display „Ver“ anzeigt. Bestätigen Sie mit [Setup]. ð Das Display zeigt die aktuelle Versionsnummer des Geräts. Drücken Sie [Up] oder [Down] sooft, bis das Display „Life“...
  • Seite 35 Bedienung Parameter-ID Erkennungsbe‐ Gesendeter Empfangener fehl Befehl Befehl DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE DEVICE_INFO SOFTWARE_VERSION_LABEL DMX_START_ADDRESS IDENTIFY_DEVICE SUPPORTED_PARAMETERS DMX_PERSONALITY DMX_PERSONALITY_DESCRIPTION RESET_DEVICE FACTORY_DEFAULTS SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 36: Menüübersicht

    Bedienung 7.5 Menüübersicht Auto d--- Slav AU.01 Pr.01 Co.00 FS.00 d.000 4.ch SP.01 FS.00 5.ch AU.03 SP.99 FS.99 Co.39 FS.99 d.512 Pr.02 SP.01 FS.00 6.ch FL81 11.ch Pr.24 SP.99 FS.99 23.ch/39.ch FL81 Colr Soud Info r.000 SO.01 SU.00 Cu-1 Cu-4 Life r.255 SO.25...

  • Seite 37: Funktionen Im 4-Kanal-Dmx-Modus

    Bedienung 7.6 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) der roten LEDs 0…255 Intensität (0 % bis 100 %) der grünen LEDs 0…255 Intensität (0 % bis 100 %) der blauen LEDs 0…255 Intensität (0 % bis 100 %) der weißen LEDs SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 38: Funktionen Im 5-Kanal-Dmx-Modus

    Bedienung 7.7 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für alle LEDs 0…127 Musiksteuerung 128…255 Vorprogrammierte automatische Show Funktion in Abhängigkeit der Einstellung von Kanal 2, wenn Kanal 2 = 128…255 0…15 Ohnen Funktion 16…25 Farbwechsel 1 26…35...
  • Seite 39 Bedienung Kanal Wert Funktion 106…115 Farbwechsel 7 116…125 Farbwechsel 8 126…135 Farbwechsel 9 136…145 Farbwechsel 10 146…155 Farbwechsel 11 156…165 Farbwechsel 12 166…175 Farbübergang 4 176…185 Farbübergang 5 186…195 Farbübergang 6 196…205 Farbübergang 7 206…215 Farbübergang 8 216…225 Farbübergang 9 226…235 Farbübergang 10 236…245...
  • Seite 40 Bedienung Kanal Wert Funktion 0…5 Ohne Funktion 6…15 Sound-Modus 1 16…25 Sound-Modus 2 26…35 Sound-Modus 3 36…45 Sound-Modus 4 46…55 Sound-Modus 5 66…65 Sound-Modus 6 66…75 Sound-Modus 7 76…85 Sound-Modus 8 86…95 Sound-Modus 9 96…105 Sound-Modus 10 106…115 Sound-Modus 11 116…125 Sound-Modus 12 126…135...
  • Seite 41 Bedienung Kanal Wert Funktion 156…165 Sound-Modus 16 166…175 Sound-Modus 17 176…185 Sound-Modus 18 186…195 Sound-Modus 19 196…205 Sound-Modus 20 206…215 Sound-Modus 21 216…225 Sound-Modus 22 226…235 Sound-Modus 23 236…245 Sound-Modus 24 246…255 Sound-Modus 25 Funktion in Abhängigkeit der Einstellung von Kanal 2 Kanal 2 = 0…127 0…255 Empfindlichkeit des eingebauten Mikrofons für die Musiksteuerung...

  • Seite 42: Funktionen Im 6-Kanal-Dmx-Modus

    Bedienung 7.8 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für alle LEDs Stroboskop 0…10 Ohne Funktion 11…255 Lineares Blitzlicht (Stroboskop), Geschwindigkeit ansteigend 0…255 Intensität (0 % bis 100 %) der roten LEDs 0…255 Intensität (0 % bis 100 %) der grünen LEDs 0…255 Intensität (0 % bis 100 %) der blauen LEDs 0…255...

  • Seite 43: Funktionen Im 11-Kanal-Dmx-Modus

    Bedienung 7.9 Funktionen im 11-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für alle LEDs Stroboskop 0…10 Ohne Funktion 11…255 Lineares Blitzlicht (Stroboskop), Geschwindigkeit ansteigend 0…63 RGBW-Farbwechsel 64…127 Farb-Presets 128…191 Vorprogrammierte automatische Show 192…255 Musiksteuerung Farbauswahl 0…21 Farbe 0 (R000, G000, B000, W000) 22…27 Farbe 1 (R255, G000, B000, W000)
  • Seite 44 Bedienung Kanal Wert Funktion 46…51 Farbe 5 (R255, G170, B000, W000) 52…57 Farbe 6 (R255, G210, B000, W000) 58…63 Farbe 7 (R255, G255, B000, W000) 64…69 Farbe 8 (R200, G255, B000, W000) 70…75 Farbe 9 (R160, G255, B000, W000) 76…81 Farbe 10 (R110, G255, B000, W000) 82…87 Farbe 11 (R070, G255, B000, W000)
  • Seite 45 Bedienung Kanal Wert Funktion 142…147 Farbe 21 (R020, G000, B255, W000) 148…153 Farbe 22 (R050, G000, B255, W000) 154…159 Farbe 23 (R080, G000, B255, W000) 160…165 Farbe 24 (R130, G000, B255, W000) 166…171 Farbe 25 (R180, G000, B255, W000) 172…177 Farbe 26 (R225, G000, B255, W000) 178…183 Farbe 27 (R255, G000, B255, W000)
  • Seite 46 Bedienung Kanal Wert Funktion 238…243 Farbe 37 (R000, G000, B255, W255) 244…249 Farbe 38 (R000, G000, B100, W255) 250…255 Farbe 39 (R000, G000, B050, W255) Funktion in Abhängigkeit der Einstellung von Kanal 3, wenn Kanal 3 = 128…191 0…15 Ohnen Funktion 16…25 Farbwechsel 1 26…35...
  • Seite 47 Bedienung Kanal Wert Funktion 126…135 Farbwechsel 9 136…145 Farbwechsel 10 146…155 Farbwechsel 11 156…165 Farbwechsel 12 166…175 Farbübergang 4 176…185 Farbübergang 5 186…195 Farbübergang 6 196…205 Farbübergang 7 206…215 Farbübergang 8 216…225 Farbübergang 9 226…235 Farbübergang 10 236…245 Farbübergang 11 246…255 Ohne Funktion Funktion in Abhängigkeit der Einstellung von Kanal 3, wenn Kanal 3 = 192…255...
  • Seite 48 Bedienung Kanal Wert Funktion 16…25 Sound-Modus 2 26…35 Sound-Modus 3 36…45 Sound-Modus 4 46…55 Sound-Modus 5 66…65 Sound-Modus 6 66…75 Sound-Modus 7 76…85 Sound-Modus 8 86…95 Sound-Modus 9 96…105 Sound-Modus 10 106…115 Sound-Modus 11 116…125 Sound-Modus 12 126…135 Sound-Modus 13 136…145 Sound-Modus 14 146…155...
  • Seite 49 Bedienung Kanal Wert Funktion 176…185 Sound-Modus 18 186…195 Sound-Modus 19 196…205 Sound-Modus 20 206…215 Sound-Modus 21 216…225 Sound-Modus 22 226…235 Sound-Modus 23 236…245 Sound-Modus 24 246…255 Sound-Modus 25 Funktion in Abhängigkeit der Einstellung von Kanal 3 Kanal 3 = 128…191 0…255 Ablaufgeschwindigkeit der vorprogrammierten automatische Show ansteigend Kanal 3 = 192…255...
  • Seite 50 Bedienung Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) der blauen LEDs 0…255 Intensität (0 % bis 100 %) der weißen LEDs SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 51: Funktionen Im 23-Kanal-Dmx-Modus (Art.-Nr. 580868)

    Bedienung 7.10 Funktionen im 23-Kanal-DMX-Modus (Art.-Nr. 580868) Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für alle LEDs Stroboskop 0…10 Ohne Funktion 11…255 Lineares Blitzlicht (Stroboskop), Geschwindigkeit ansteigend 0…63 RGBW-Farbwechsel 64…127 Farb-Presets 128…191 Vorprogrammierte automatische Show 192…255 Musiksteuerung Farbauswahl 0…21 Farbe 0 (R000, G000, B000, W000)
  • Seite 52 Bedienung Kanal Wert Funktion 46…51 Farbe 5 (R255, G170, B000, W000) 52…57 Farbe 6 (R255, G210, B000, W000) 58…63 Farbe 7 (R255, G255, B000, W000) 64…69 Farbe 8 (R200, G255, B000, W000) 70…75 Farbe 9 (R160, G255, B000, W000) 76…81 Farbe 10 (R110, G255, B000, W000) 82…87 Farbe 11 (R070, G255, B000, W000)
  • Seite 53 Bedienung Kanal Wert Funktion 142…147 Farbe 21 (R020, G000, B255, W000) 148…153 Farbe 22 (R050, G000, B255, W000) 154…159 Farbe 23 (R080, G000, B255, W000) 160…165 Farbe 24 (R130, G000, B255, W000) 166…171 Farbe 25 (R180, G000, B255, W000) 172…177 Farbe 26 (R225, G000, B255, W000) 178…183 Farbe 27 (R255, G000, B255, W000)
  • Seite 54 Bedienung Kanal Wert Funktion 238…243 Farbe 37 (R000, G000, B255, W255) 244…249 Farbe 38 (R000, G000, B100, W255) 250…255 Farbe 39 (R000, G000, B050, W255) Funktion in Abhängigkeit der Einstellung von Kanal 3, wenn Kanal 3 = 128…191 0…15 Ohnen Funktion 16…25 Farbwechsel 1 26…35...
  • Seite 55 Bedienung Kanal Wert Funktion 126…135 Farbwechsel 9 136…145 Farbwechsel 10 146…155 Farbwechsel 11 156…165 Farbwechsel 12 166…175 Farbübergang 4 176…185 Farbübergang 5 186…195 Farbübergang 6 196…205 Farbübergang 7 206…215 Farbübergang 8 216…225 Farbübergang 9 226…235 Farbübergang 10 236…245 Farbübergang 11 246…255 Ohne Funktion Funktion in Abhängigkeit der Einstellung von Kanal 3, wenn Kanal 3 = 192…255...
  • Seite 56 Bedienung Kanal Wert Funktion 16…25 Sound-Modus 2 26…35 Sound-Modus 3 36…45 Sound-Modus 4 46…55 Sound-Modus 5 66…65 Sound-Modus 6 66…75 Sound-Modus 7 76…85 Sound-Modus 8 86…95 Sound-Modus 9 96…105 Sound-Modus 10 106…115 Sound-Modus 11 116…125 Sound-Modus 12 126…135 Sound-Modus 13 136…145 Sound-Modus 14 146…155...
  • Seite 57 Bedienung Kanal Wert Funktion 176…185 Sound-Modus 18 186…195 Sound-Modus 19 196…205 Sound-Modus 20 206…215 Sound-Modus 21 216…225 Sound-Modus 22 226…235 Sound-Modus 23 236…245 Sound-Modus 24 246…255 Sound-Modus 25 Funktion in Abhängigkeit der Einstellung von Kanal 3 Kanal 3 = 128…191 0…255 Ablaufgeschwindigkeit der vorprogrammierten automatische Show ansteigend Kanal 3 = 192…255...
  • Seite 58 Bedienung Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) der weißen LEDs im 1. Segment 0…255 Intensität (0 % bis 100 %) der roten LEDs im 2. Segment 0…255 Intensität (0 % bis 100 %) der grünen LEDs im 2. Segment 0…255 Intensität (0 % bis 100 %) der blauen LEDs im 2.

  • Seite 59: Funktionen Im 39-Kanal-Dmx-Modus (Art.-Nr. 580867)

    Bedienung 7.11 Funktionen im 39-Kanal-DMX-Modus (Art.-Nr. 580867) Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für alle LEDs Stroboskop 0…10 Ohne Funktion 11…255 Lineares Blitzlicht (Stroboskop), Geschwindigkeit ansteigend 0…63 RGBW-Farbwechsel 64…127 Farb-Presets 128…191 Vorprogrammierte automatische Show 192…255 Musiksteuerung Farbauswahl 0…21 Farbe 0 (R000, G000, B000, W000)
  • Seite 60 Bedienung Kanal Wert Funktion 46…51 Farbe 5 (R255, G170, B000, W000) 52…57 Farbe 6 (R255, G210, B000, W000) 58…63 Farbe 7 (R255, G255, B000, W000) 64…69 Farbe 8 (R200, G255, B000, W000) 70…75 Farbe 9 (R160, G255, B000, W000) 76…81 Farbe 10 (R110, G255, B000, W000) 82…87 Farbe 11 (R070, G255, B000, W000)
  • Seite 61 Bedienung Kanal Wert Funktion 142…147 Farbe 21 (R020, G000, B255, W000) 148…153 Farbe 22 (R050, G000, B255, W000) 154…159 Farbe 23 (R080, G000, B255, W000) 160…165 Farbe 24 (R130, G000, B255, W000) 166…171 Farbe 25 (R180, G000, B255, W000) 172…177 Farbe 26 (R225, G000, B255, W000) 178…183 Farbe 27 (R255, G000, B255, W000)
  • Seite 62 Bedienung Kanal Wert Funktion 238…243 Farbe 37 (R000, G000, B255, W255) 244…249 Farbe 38 (R000, G000, B100, W255) 250…255 Farbe 39 (R000, G000, B050, W255) Funktion in Abhängigkeit der Einstellung von Kanal 3, wenn Kanal 3 = 128…191 0…15 Ohnen Funktion 16…25 Farbwechsel 1 26…35...
  • Seite 63 Bedienung Kanal Wert Funktion 126…135 Farbwechsel 9 136…145 Farbwechsel 10 146…155 Farbwechsel 11 156…165 Farbwechsel 12 166…175 Farbübergang 4 176…185 Farbübergang 5 186…195 Farbübergang 6 196…205 Farbübergang 7 206…215 Farbübergang 8 216…225 Farbübergang 9 226…235 Farbübergang 10 236…245 Farbübergang 11 246…255 Ohne Funktion Funktion in Abhängigkeit der Einstellung von Kanal 3, wenn Kanal 3 = 192…255...
  • Seite 64 Bedienung Kanal Wert Funktion 16…25 Sound-Modus 2 26…35 Sound-Modus 3 36…45 Sound-Modus 4 46…55 Sound-Modus 5 66…65 Sound-Modus 6 66…75 Sound-Modus 7 76…85 Sound-Modus 8 86…95 Sound-Modus 9 96…105 Sound-Modus 10 106…115 Sound-Modus 11 116…125 Sound-Modus 12 126…135 Sound-Modus 13 136…145 Sound-Modus 14 146…155...
  • Seite 65 Bedienung Kanal Wert Funktion 176…185 Sound-Modus 18 186…195 Sound-Modus 19 196…205 Sound-Modus 20 206…215 Sound-Modus 21 216…225 Sound-Modus 22 226…235 Sound-Modus 23 236…245 Sound-Modus 24 246…255 Sound-Modus 25 Funktion in Abhängigkeit der Einstellung von Kanal 3 Kanal 3 = 128…191 0…255 Ablaufgeschwindigkeit der vorprogrammierten automatische Show ansteigend Kanal 3 = 192…255...
  • Seite 66 Bedienung Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) der weißen LEDs im 1. Segment 0…255 Intensität (0 % bis 100 %) der roten LEDs im 2. Segment 0…255 Intensität (0 % bis 100 %) der grünen LEDs im 2. Segment 0…255 Intensität (0 % bis 100 %) der blauen LEDs im 2.
  • Seite 67 Bedienung Kanal Wert Funktion 0…255 Intensität (0 % bis 100 %) der weißen LEDs im 5. Segment 0…255 Intensität (0 % bis 100 %) der roten LEDs im 6. Segment 0…255 Intensität (0 % bis 100 %) der grünen LEDs im 6. Segment 0…255 Intensität (0 % bis 100 %) der blauen LEDs im 6.

  • Seite 68: Technische Daten

    Technische Daten Technische Daten SonicPulse LED Bar 10 (Art.-Nr. 580867) 1075 mm 48 mm 1000 mm 65 mm Lichtquelle 24 × RGBWW-LED, je 2 W (je 3 LEDs in acht Segmenten) Eigenschaften der Lichtquelle Farbtemperatur 3000 K Optische Eigenschaften Abstrahlwinkel 10°...
  • Seite 69 Technische Daten Eingangsanschlüsse Spannungsversorgung verriegelbare Eingangsbuchse (Power Twist) DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Ausgangsanschlüsse Spannungsversorgung weiterer verriegelbare Ausgangsbuchse (Power Twist) Geräte DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Leistungsaufnahme 29 W Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Batterie Fernbedienung Lithium-Ionen-Knopfzelle CR2025, 3 V Schutzart...
  • Seite 70 Technische Daten SonicPulse LED Bar 05 (Art.-Nr. 580868) 572 mm 48 mm 510 mm 65 mm Lichtquelle 12 × RGBWW-LED, je 2 W (je 3 LEDs in vier Segmenten) Eigenschaften der Lichtquelle Farbtemperatur 3000 K Optische Eigenschaften Abstrahlwinkel 10° Ansteuerung DMX, Tasten und Display am Gerät, Infrarot-Fernbedienung Anzahl der DMX-Kanäle 4, 5, 6, 11 oder 23...
  • Seite 71 Technische Daten Ausgangsanschlüsse Spannungsversorgung weiterer verriegelbare Ausgangsbuchse (Power Twist) Geräte DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Leistungsaufnahme 29 W Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Batterie Fernbedienung Lithium-Ionen-Knopfzelle CR2025, 3 V Schutzart IP20 Montageoptionen...
  • Seite 72 Technische Daten Weitere Informationen Outdoor-fähig Nein LED-Typ x-in-1 Lüfterlos Fernbedienung Inklusive Kabelloses DMX Nein Einzeln ansteuerbare LEDs Nein Gehäusefarbe Schwarz SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 73: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 74: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine normalen Mik‐ rofonkabel.
  • Seite 75 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. SonicPulse LED Bar 05, SonicPulse LED Bar 10 LED-Bar...

  • Seite 76: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Art.- Nr.

  • Seite 77: Umweltschutz

    Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 78 Umweltschutz Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Entsorgen Sie Lithium-Batterien nur in entladenem Zustand. Nehmen Sie wechselbare Lithium-Batterien vor der Entsorgung aus dem Gerät, sofern dies zerstörungsfrei möglich ist.
  • Seite 79 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
