Option 2: Verbinden der Controller mit zwei NS224 Storage-Shelfs

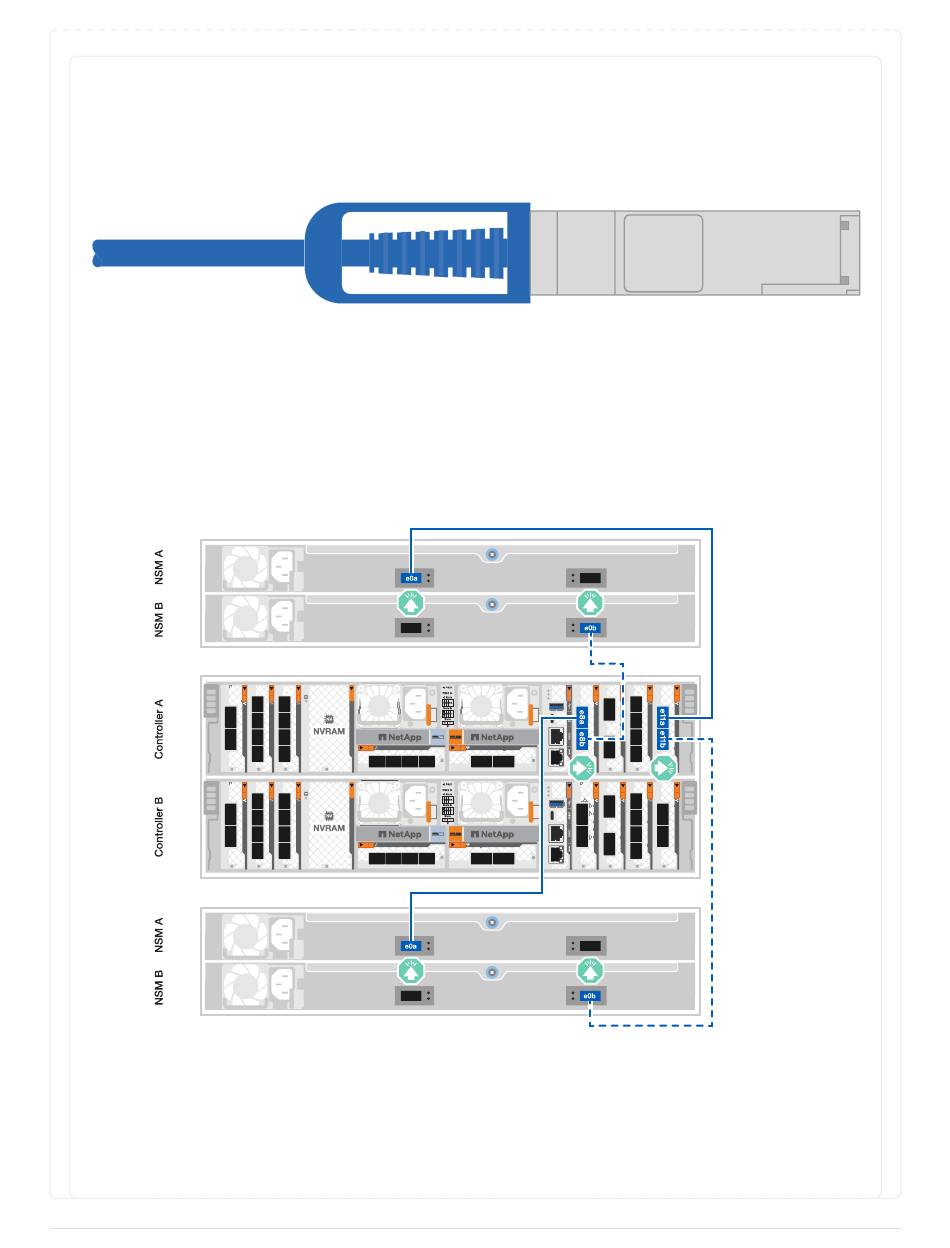

Verbinden Sie jeden Controller mit den NSM-Modulen beider NS224-Shelfs. Die Grafik zeigt die
Verkabelung von den einzelnen Controllern: Die Verkabelung von Controller A wird blau und die
Verkabelung von Controller B gelb dargestellt.
100 GbE QSFP28 Kupferkabel
Schritte
1. Verbinden Sie auf Controller A die folgenden Ports:
a. Verbinden Sie Port e11a mit Shelf 1, NSM A Port e0a.
b. Verbinden Sie den Port e11b mit Shelf 2, den NSM B Port e0b.
c. Verbinden Sie Port e8a mit Shelf 2, NSM A Port e0a.
d. Verbinden Sie Port e8b mit Shelf 1, NSM B Port e0b.
2. Verbinden Sie an Controller B die folgenden Ports:
a. Verbinden Sie Port e11a mit Shelf 1, NSM B Port e0a.
b. Verbinden Sie Port e11b mit Shelf 2, NSM A Port e0b.
c. Verbinden Sie Port e8a mit Shelf 2, NSM B Port e0a.
