Option 1: Verbinden der Controller mit einem NS224 Storage-Shelf

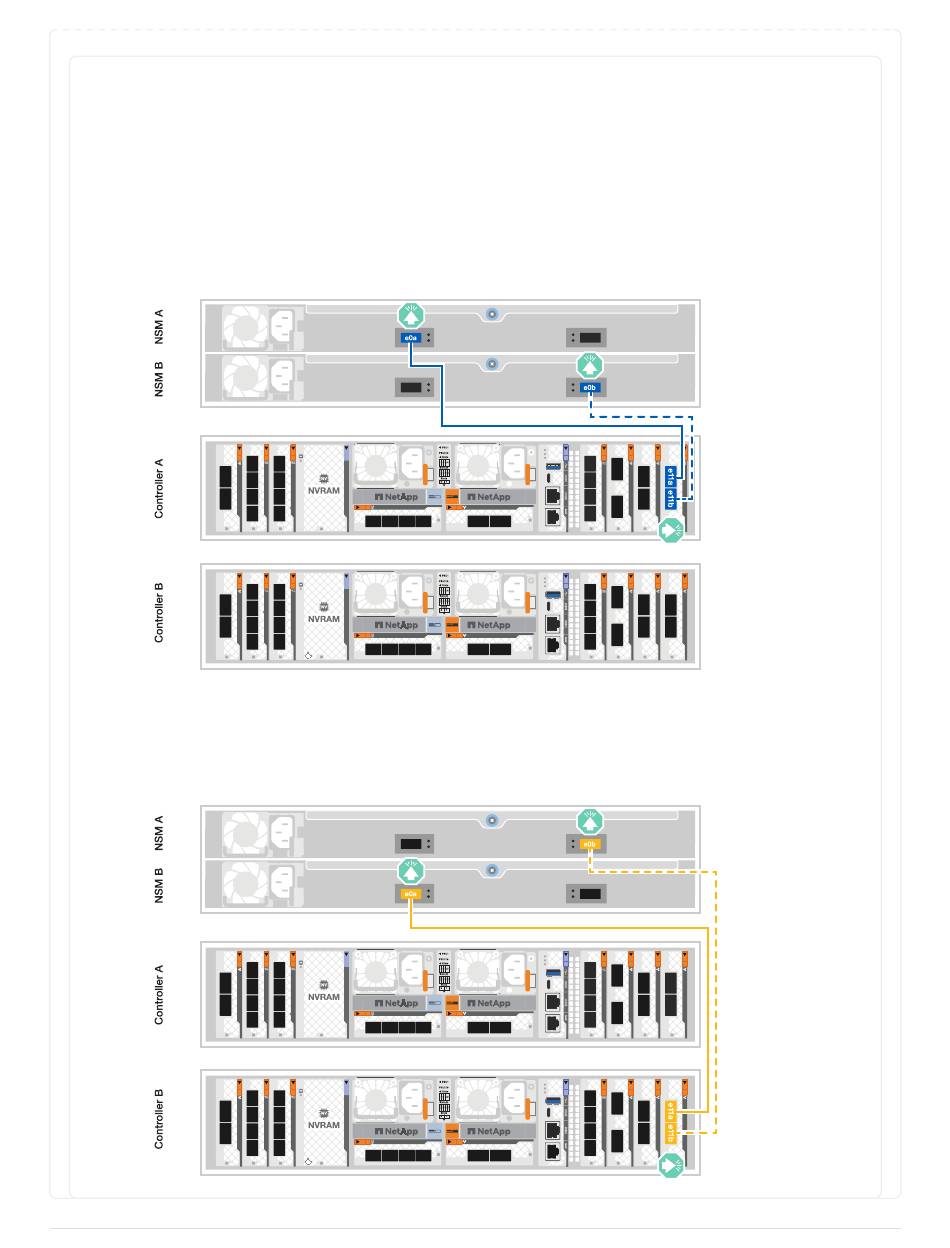

Verbinden Sie jeden Controller mit den NSM-Modulen im NS224-Shelf. Die Grafik zeigt die
Verkabelung von den einzelnen Controllern: Die Verkabelung von Controller A wird blau und die
Verkabelung von Controller B gelb dargestellt.
Schritte
1. Verbinden Sie auf Controller A die folgenden Ports:
a. Verbinden Sie Port e11a mit NSM A Port e0a.
b. Verbinden Sie Port e11b mit Port NSM B Port e0b.
2. Verbinden Sie an Controller B die folgenden Ports:
a. Verbinden Sie Port e11a mit NSM B Port e0a.
b. Verbinden Sie Port e11b mit NSM A Port e0b.
