Option 1: Verbinden der Controller mit einem NS224 Storage-Shelf

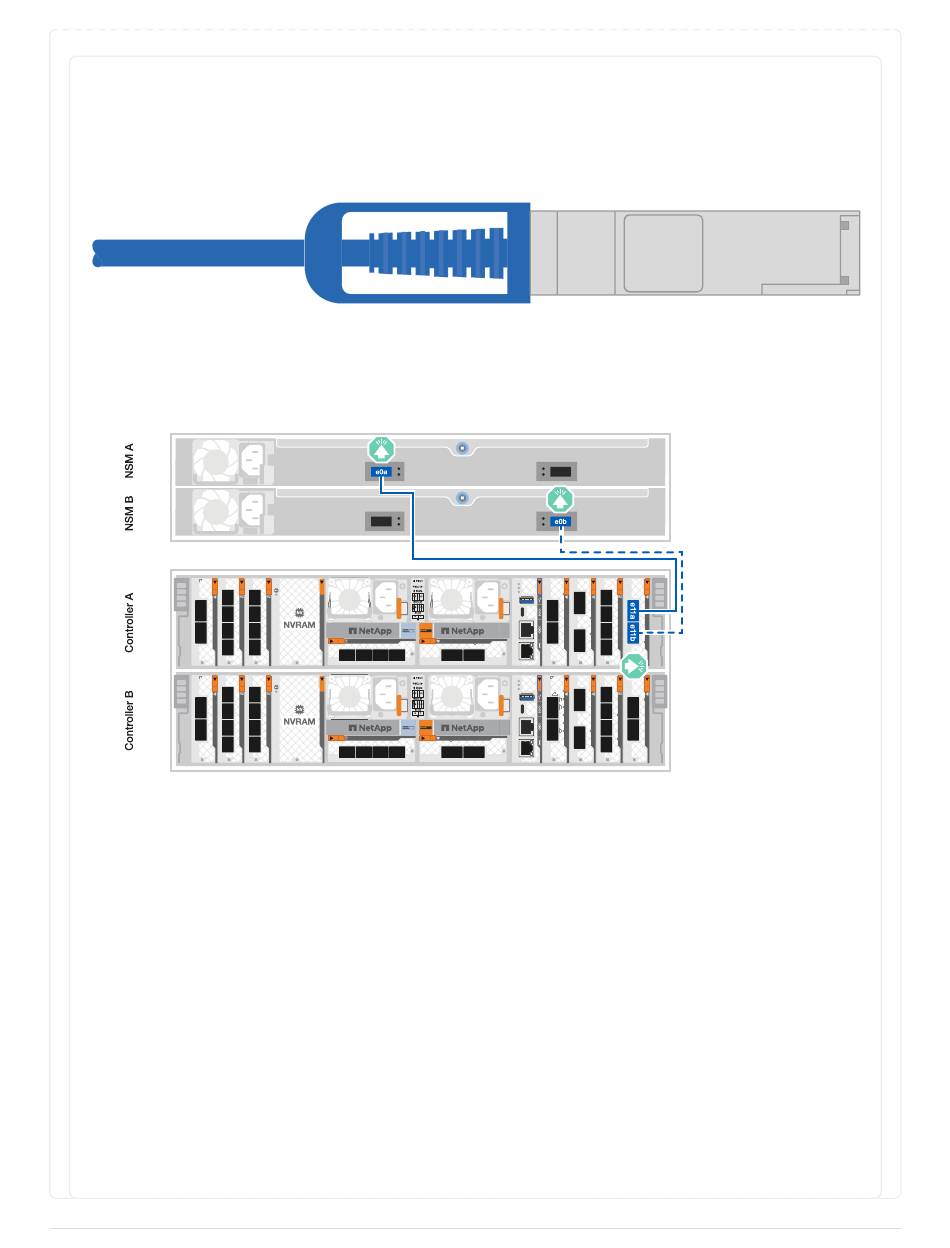

Verbinden Sie jeden Controller mit den NSM-Modulen im NS224-Shelf. Die Grafik zeigt die
Verkabelung von den einzelnen Controllern: Die Verkabelung von Controller A wird blau und die
Verkabelung von Controller B gelb dargestellt.
100 GbE QSFP28 Kupferkabel
Schritte
1. Verbinden Sie den Controller A-Port e11a mit dem NSM A-Port e0a.
2. Verbinden Sie den Controller A-Port e11b mit dem Port NSM B Port e0b.
3. Verbinden Sie den Port e11a von Controller B mit dem Port e0a von NSM B.
4. Verbinden Sie den Port e11b des Controllers B mit dem Port e0b des NSM A.
16
