Option 2: Verbinden der Controller mit zwei NS224 Storage-Shelfs

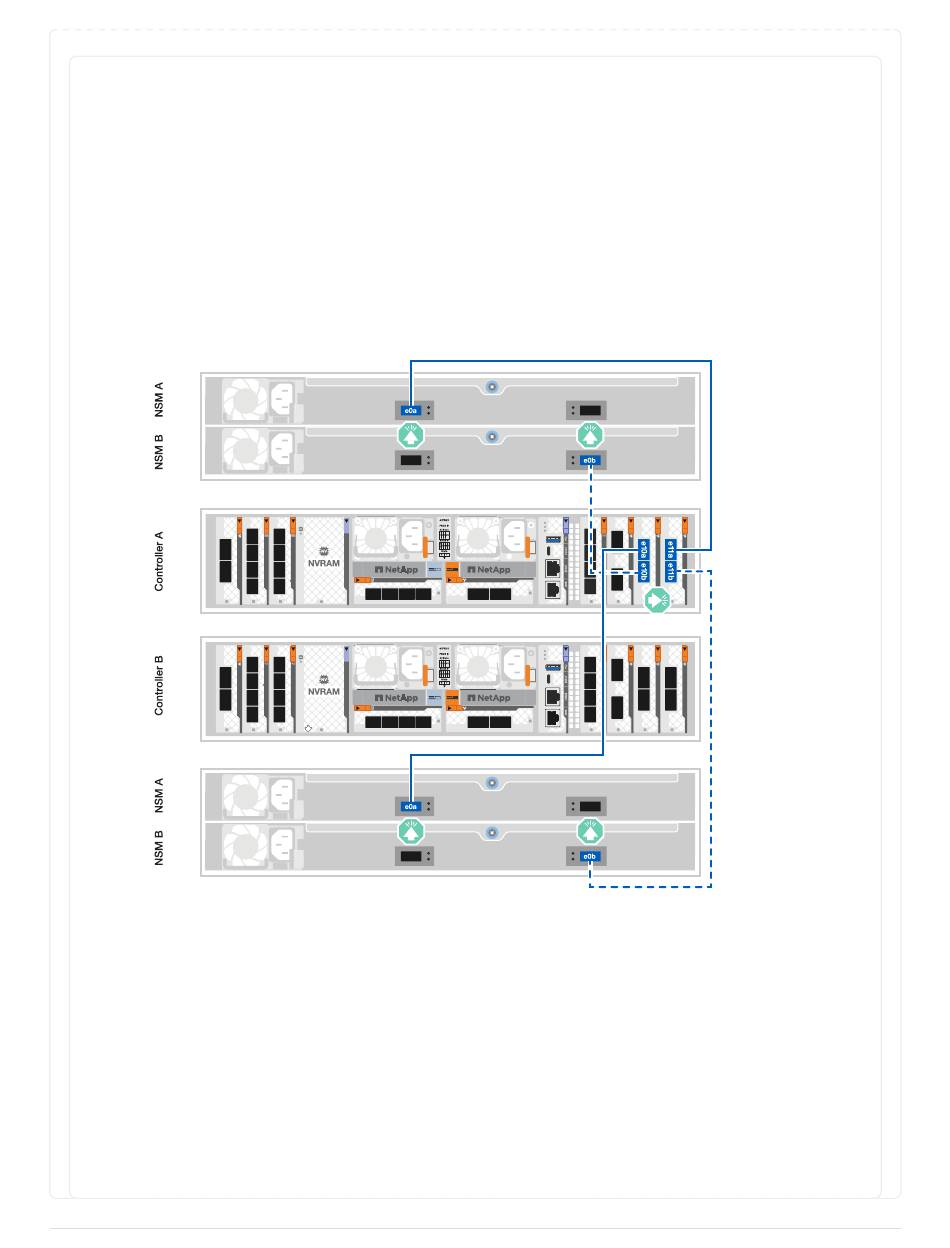

Verbinden Sie jeden Controller mit den NSM-Modulen beider NS224-Shelfs. Die Grafik zeigt die
Verkabelung von den einzelnen Controllern: Die Verkabelung von Controller A wird blau und die
Verkabelung von Controller B gelb dargestellt.
Schritte
1. Verbinden Sie auf Controller A die folgenden Ports:
a. Verbinden Sie Port e11a mit Shelf 1 NSM A Port e0a.
b. Verbinden Sie den Port e11b mit dem Shelf 2 NSM B-Port e0b.
c. Verbinden Sie Port e10a mit Shelf 2 NSM A Port E0a.
d. Verbinden Sie Port e10b mit Shelf 1 NSM A Port e0b.
2. Verbinden Sie an Controller B die folgenden Ports:
a. Verbinden Sie Port e11a mit Shelf 1 NSM B Port e0a.
b. Verbinden Sie Port e11b mit Shelf 2 NSM A Port e0b.
c. Verbinden Sie Port e10a mit Shelf 2 NSM B Port e0a.
d. Verbinden Sie Port e10b mit Shelf 1 NSM A Port e0b.
14
