INSTALLATION
Sélection de l'équipement d'installation

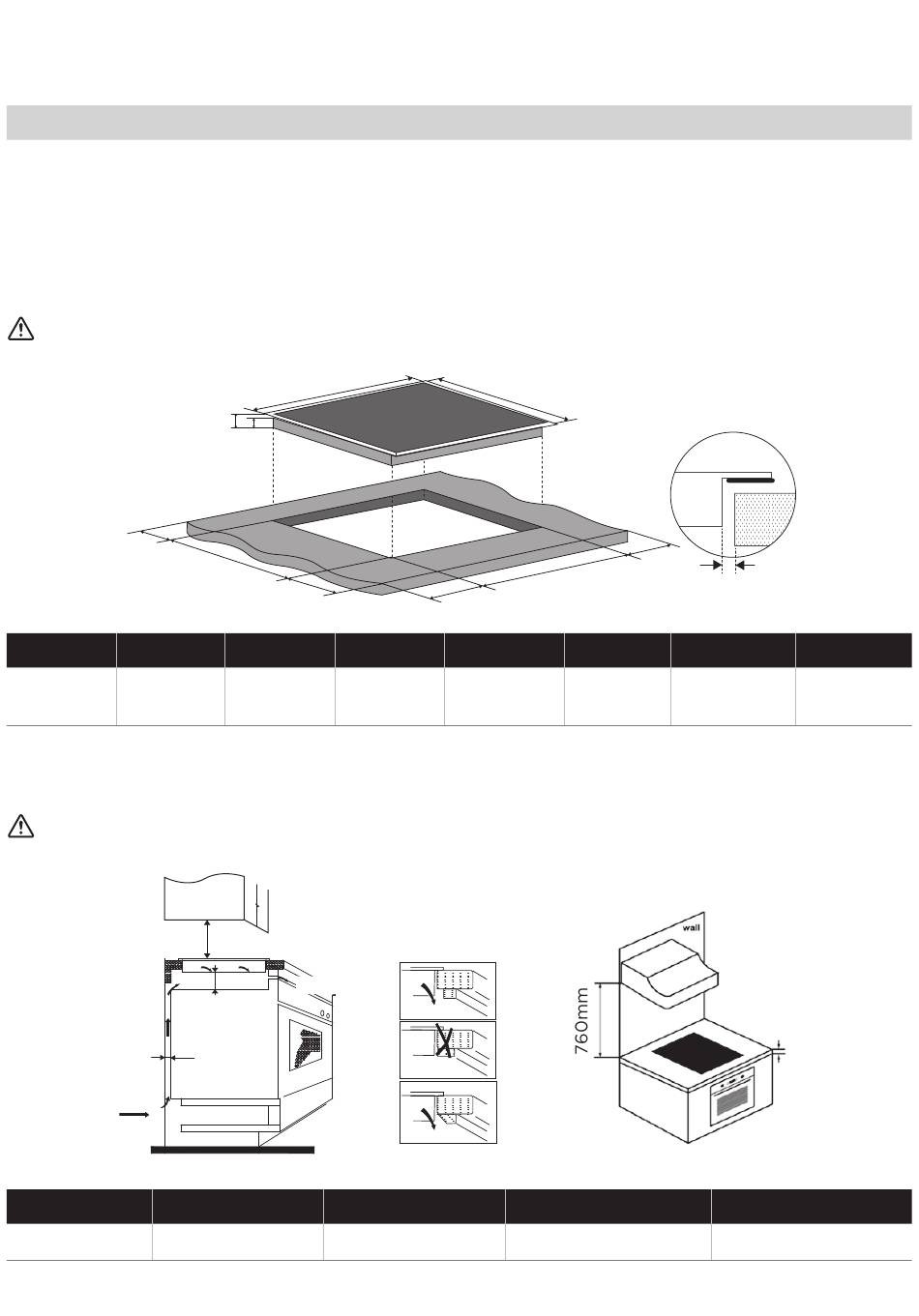

Découper la surface de travail en fonction des dimensions indiquées sur l'image.
Aux fins d'installation et d'utilisation, un espace minimum de 5 cm doit être préservé autour du trou.
Assurez-vous que l'épaisseur de la surface de travail est d'au moins 30 mm. Veuillez sélectionner un
matériau (Le bois et les matériaux fibreux ou hygroscopiques similaires ne doivent pas être utilisés
comme matériau de surface de travail, sauf s'ils sont imprégnés) de surface de travail résistant à la
chaleur pour éviter une déformation plus importante causée par le rayonnement de la plaque chaude.
Comme indiqué ci-dessous:
Remarque: La distance de sécurité entre les côtés de la plaque de cuisson et les surfaces
intérieures du plan de travail doit être d'au moins 3 mm.
X
L(mm)
W(mm)
770
520
Dans tous les cas, assurez-vous que la plaque de cuisson en induction est bien ventilée et que
l'entrée et la sortie d'air ne sont pas bloquées. Assurer la plaque de cuisson en induction est en bon
état de marche. Comme indiqué ci-dessous
Note: La distance de sécurité entre la plaque chauffante et l'armoire au-dessus de la plaque
chaude doit être d'au moins 760 mm.
C
D
A(mm)
760
L
H
D
В
X
H(mm)
D(mm)
60
A
B
E
B(mm)
50 min.
W
A
X
A(mm)
56
740+4
C(mm)
Entrée d'air
20 min.
12
X
Min. 3 mm
B(mm)
X(mm)
490+4
50 min.
Min.30mm
D
Sortie d'air 5 mm
SEAL
F
F(mm)
3 min.
E
