1 Installation und Inbetriebnahme

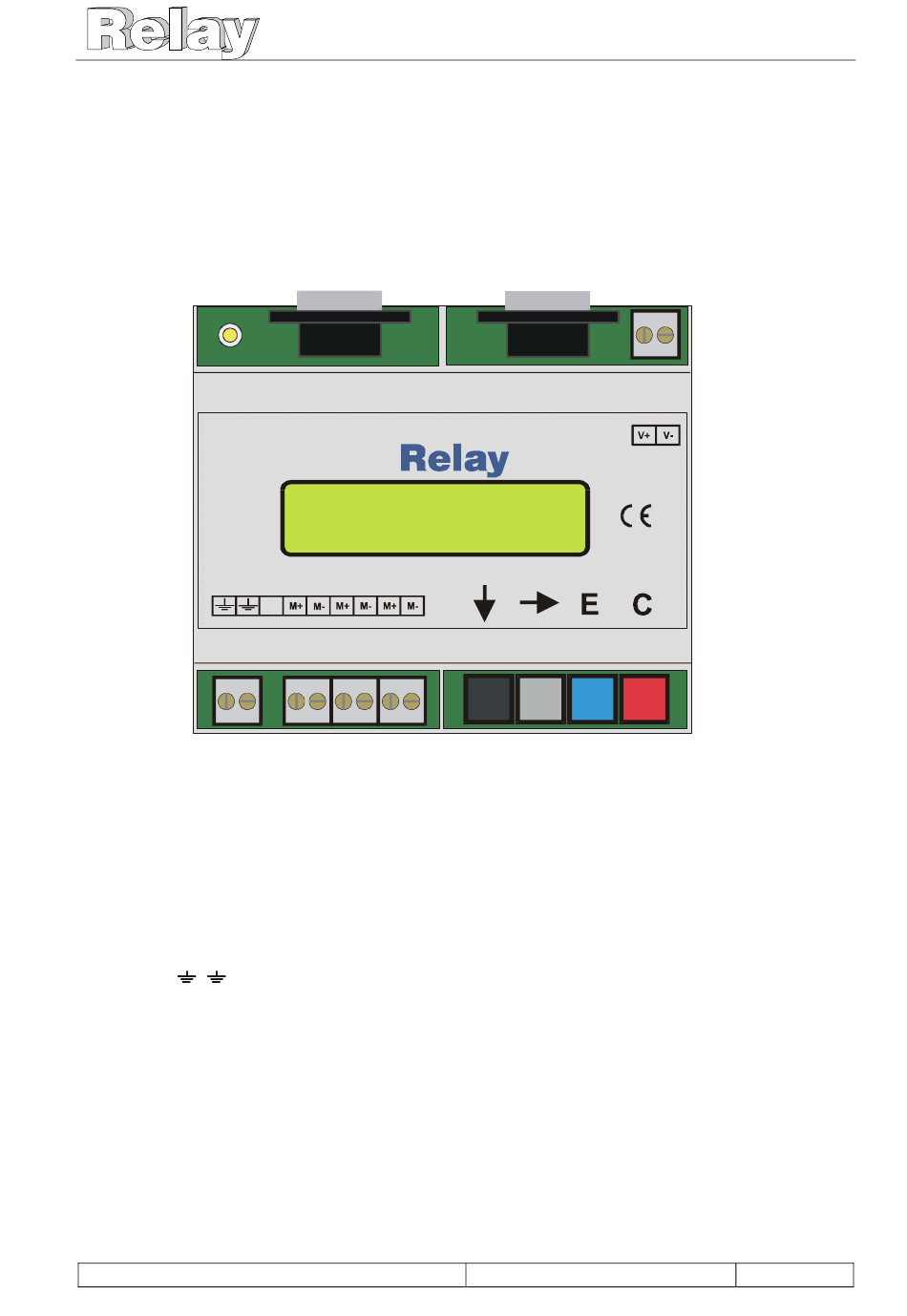

Anschlußplan:
RS232 PC:
RS232 MODEM:
M-Bus: M+, M-
Power: V+
V-
LED-Anzeige:
Bedienungsanleitung MR005(6)FA/DL
GmbH, Stettiner Str. 38, D-33106 Paderborn
RS232C MODEM
T1:001 12345678
A0: 4076.5 kWh
M-Bus
PC-Schnittstelle für Service- und Pegelwandlerbetrieb
Modem-Schnittstelle für Service- und Pegelwandlerbetrieb
M-Bus Anschluß (3 Klemmenpaare). M-Bus-Endgeräte werden
zueinander parallel geschaltet. Dabei ist die Polung unerheblich.
Die Indizes +, - dienen nur zur Unterscheidung der Bus-Leitungen.
Erdung zur Symmetrierung des M-Bus
Versorgungsspannung positiver Anschluß bei DC (10..28VDC)
Versorgungsspannung negativer Anschluß bei DC
• Polung bei AC unerheblich, 13..27VAC
• Bitte keine Netzspannung anschließen !!
Die grüne LED leuchtet, wenn die Spannung anliegt und der
Microcontroller betriebsbereit ist.
RS232C PC
Power
