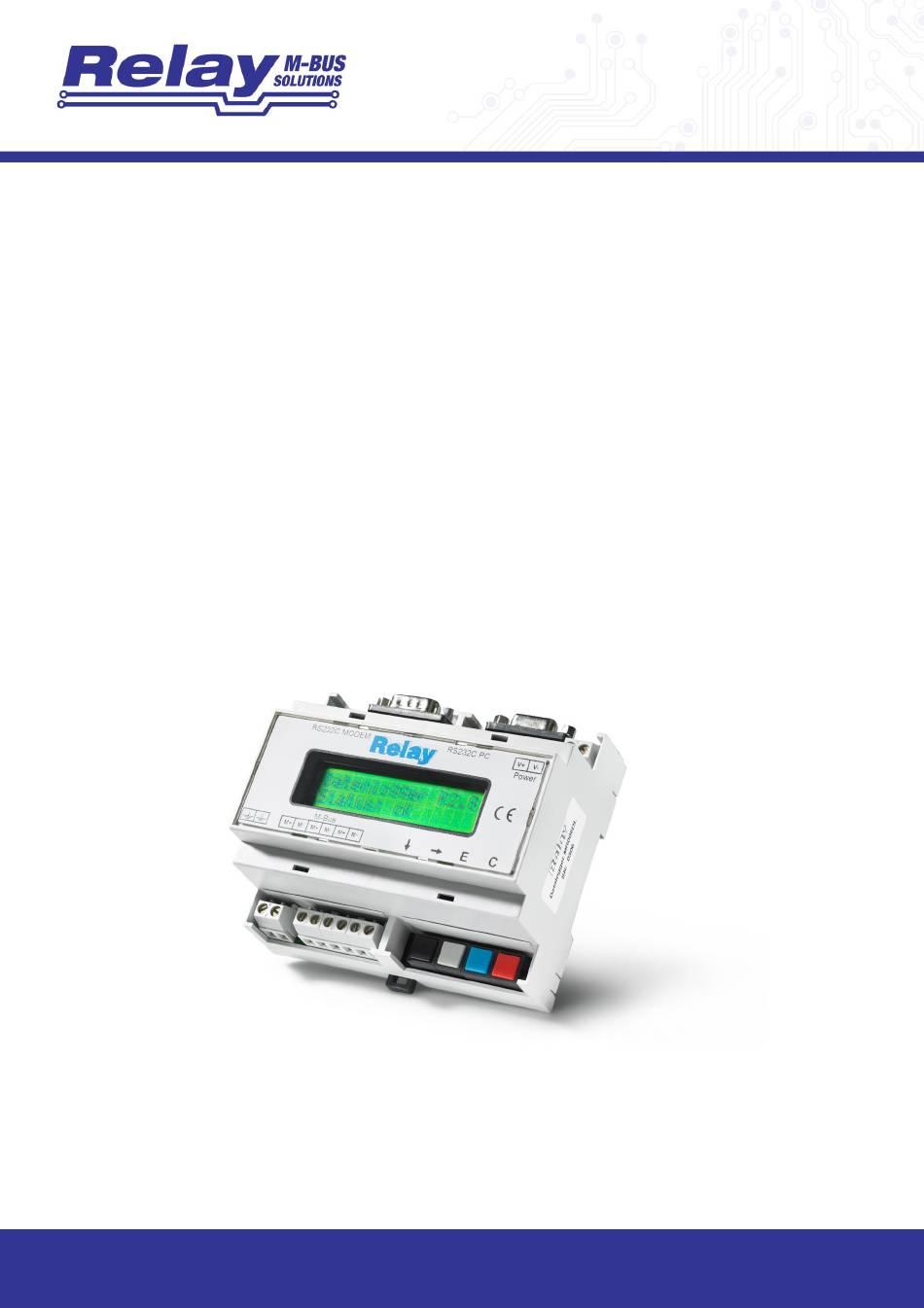

- Seite 1 M-Bus Display / Datenlogger MR005FA / MR005DL MR006FA / MR006DL M-Bus Fernanzeigen u. Datenlogger für 3 bzw. 20 Zähler Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
MR005FA / MR005DL / MR006FA / MR006DL Inhaltsverzeichnis 1 Beschreibung der Funktionen ....................3 2 Installation und Inbetriebnahme ....................4 3 Beschreibung des Pegelwandlers ..................... 7 4 Beschreibung des M-Bus Displays ................... 9 5 Tastaturbedienung ........................10 6 Fernsteuerung durch Kommandos ..................15 7 Zusatzfunktionen des M-Bus Dataloggers ................ -
Seite 3: Beschreibung Der Funktionen
Sie bestellen, wenn Sie an die Art.Nr. die Kürzel –2M (für 2MByte) oder –4M (für 4MByte) anhängen. In diesem Datenblatt werden das M-Bus Display (MR005FA und MR006FA) und der M-Bus Datalogger (MR005DL und MR006DL) beschrieben. Beide Geräte können als transparenter Pegelwandler sowie als Fernanzeige mit Tastaturbedienung oder Fernsteuerung betrieben werden. -
Seite 4: Installation Und Inbetriebnahme
MR005FA / MR005DL / MR006FA / MR006DL 2 Installation und Inbetriebnahme Anschlußplan: RS232C MODEM RS232C PC Power T 1:001 12345678 4076.5 kWh M-Bus RS232 PC: PC-Schnittstelle für Service- und Pegelwandlerbetrieb RS232 MODEM: Modem-Schnittstelle für Service- und Pegelwandlerbetrieb M-Bus: M+, M- M-Bus Anschluss (3 Klemmenpaare). - Seite 5 MR005FA / MR005DL / MR006FA / MR006DL RS232-Schnittstelle: Der M-Bus kann über ein RS232-Interface angesteuert werden. Ein PC wird an die rechte DB9- Buchse, ein Modem and den linken DB9-Stecker angeschlossen. Nur eine dieser Anschluss- möglichkeiten darf gleichzeitig genutzt werden. Sie können ein 1:1 belegtes Kabel zum PC oder das mit dem Modem gelieferte Kabel zum Modem verwenden.
- Seite 6 Erst die Schritte aus „Status: Fehler“ (s.o.) ausführen und die →Taste nochmal betätigen. Den am LCD angezeigten 16-stelligen Text notieren Sie sich bitte und senden diesen zusammen mit der Firmware-Version und der Serien-Nr. per Email an INFO@RELAY.DE. Wir senden Ihnen dann umgehend einen gültigen Passcode zu.
-
Seite 7: Beschreibung Des Pegelwandlers
MR005FA / MR005DL / MR006FA / MR006DL 3 Beschreibung des Pegelwandlers Funktion: Sofern die Geräte nicht zufällig gerade über die Tastatur bedient werden oder der Datalogger gerade eine automatische Auslesung durchführt, sind die RS232C-Schnittstellen auf den M-Bus durchgeschaltet. Externe Steuergeräte (Laptop, GLT..) können somit während der inaktiven Zeit über diese Schnittstellen auf den M-Bus zugreifen. - Seite 8 MR005FA / MR005DL / MR006FA / MR006DL Planung von M-Bus Netzen: Bei der Planung von M-Bus Netzen sind zwei Effekte zu beachten. Zum einen dürfen die Signale nicht aufgrund der Netzkapazität zu stark verzerrt werden. Die Netzkapazität wird wesentlich durch die Ausdehnung des Netzes, d.h. durch die Summe aller angeschlossenen Kabellängen bestimmt.
-
Seite 9: Beschreibung Des M-Bus Displays
MR005FA / MR005DL / MR006FA / MR006DL 4 Beschreibung des M-Bus Displays Funktion Mit dem M-Bus Display können über die Tastatur Zähler ausgelesen und deren Zählerstand auf dem Display angezeigt werden. Ein Ableser ist damit in der Lage, von einem Punkt aus eine Vielzahl von Zählern auszulesen, ohne z.B. -
Seite 10: Tastaturbedienung
MR005FA / MR005DL / MR006FA / MR006DL erscheint dabei ein spezielles Menü „Zugriff via ID“. Hier wird die Eingabe einer ID erwartet, um den zugehörigen Zähler auszulesen. Nach Eingabe der ID 00000000 erscheint die Passcodeabfrage, über die der Systemadministrator wie oben beschrieben Zugriff auf alle Menüs erhält. - Seite 11 MR005FA / MR005DL / MR006FA / MR006DL Anzeige der Daten: Damit die Anzeige übersichtlich bleibt, werden nur ausgewählte Datensätze angezeigt (siehe Datenfilterung). Dabei muss zwischen der Anzeige von aktuellen Werten und Stichtagswerten, zwischen verschiedenen Tarifen und Untereinheiten des Gerätes (z.B. bei Wärmezählern mit integrierten Pulsadaptern) unterschieden werden.
- Seite 12 MR005FA / MR005DL / MR006FA / MR006DL Menüstruktur: Statusmeldungen: Gerät betriebsbereit Fernanzeige V1.9 Grenzstr: Busstrom im Grenzbereich Status: Kurzschl: Bus wegen Überstromes abgeschaltet Fehler: Bei der Verarbeitung von Daten ist ein Fehler aufgetreten. Mit Passcode B sind alle Bereiche zugänglich Mit Passcode A ist nur dieser Bereich zugänglich...
- Seite 13 MR005FA / MR005DL / MR006FA / MR006DL Seite 1 Statusmeldungen: Seite 1 Gerät betriebsbereit Fernanzeige V1.9 Grenzstr: Busstrom im Grenzbereich Status: Kurzschl: Bus wegen Überstromes abgeschaltet Fehler: Bei der Verarbeitung von Daten ist ein Fehler aufgetreten. Anlagen-Kennung Zeigt die Anlagen-Kennung an Mit Passcode B sind alle Bereiche zugänglich...
-
Seite 14: Erläuterung Der Wichtigsten Menüpunkte
MR005FA / MR005DL / MR006FA / MR006DL Erläuterung der wichtigsten Menüpunkte: Netzauslesung: Bei der Netzauslesung werden alle Zähler anhand der Zählerliste mit der dort eingetragenen Baudrate und Primäradresse oder ID (bei Padr = 0) ausgelesen. Einzelauslesung: Auch die Einzelauslesung wird auf Basis der Zählerliste durchgeführt. Dabei ist jeder Zähler durch Listenposition, Primäradresse und ID bezeichnet. -
Seite 15: Fernsteuerung Durch Kommandos
Modembetrieb Das Protokoll der M-Bus Geräte basiert auf einem 11-Bit-Format. Da handelsübliche Modems heute nur noch 10-Bit-Formate übertragen können, hat sich Relay ein spezielles Modem entwickeln lassen. Diese Lösung arbeitet mit jedem Pegelwandler zusammen, so auch mit MR00xFA und MR00xDL, erfordert aber auf PC-Seite ebenfalls ein Spezialmodem. -
Seite 16: Pc-Software Fservice
MR005FA / MR005DL / MR006FA / MR006DL Berechnung der Speicherkapazität Der Datenspeicher umfasst 1MByte, kann aber auf Wunsch auch 2 oder 4MByte betragen. Im ungünstigsten Fall könnte ein Telegramm 261 Bytes lang sein. Wahrscheinlicher sind aber sehr viel kürzere Telegramme. Ein üblicher Wärmezähler antwortet z.B. mit 79 Bytes. Pulsadapter und Wasserzähler haben sogar noch deutlich kürzere Antworttelegramme. -
Seite 17: Anhang
MR005FA / MR005DL / MR006FA / MR006DL 9 Anhang 9.1 Fehlercodes Die folgende Tabelle zeigt die Bedeutung der Fehlercodes. Siehe: „Fehlerbehebung – Status: Fehler“. Code Fehler Kein Fehler RAM-Fehler (Gerät zur Reparatur einschicken) Problem bei EEPROM Schreiben $18, $19, $1C... -
Seite 18: Ce-Erklärung
MR005FA / MR005DL / MR006FA / MR006DL 10 CE-Erklärung Bedienungsanleitung MR005_6FA / MR005_6DL ·07/2018 · VERSION 1.4... -
Seite 19: Notizen
MR005FA / MR005DL / MR006FA / MR006DL 11 Notizen Bedienungsanleitung MR005_6FA / MR005_6DL ·07/2018 · VERSION 1.4...
