2 Installation und Inbetriebnahme

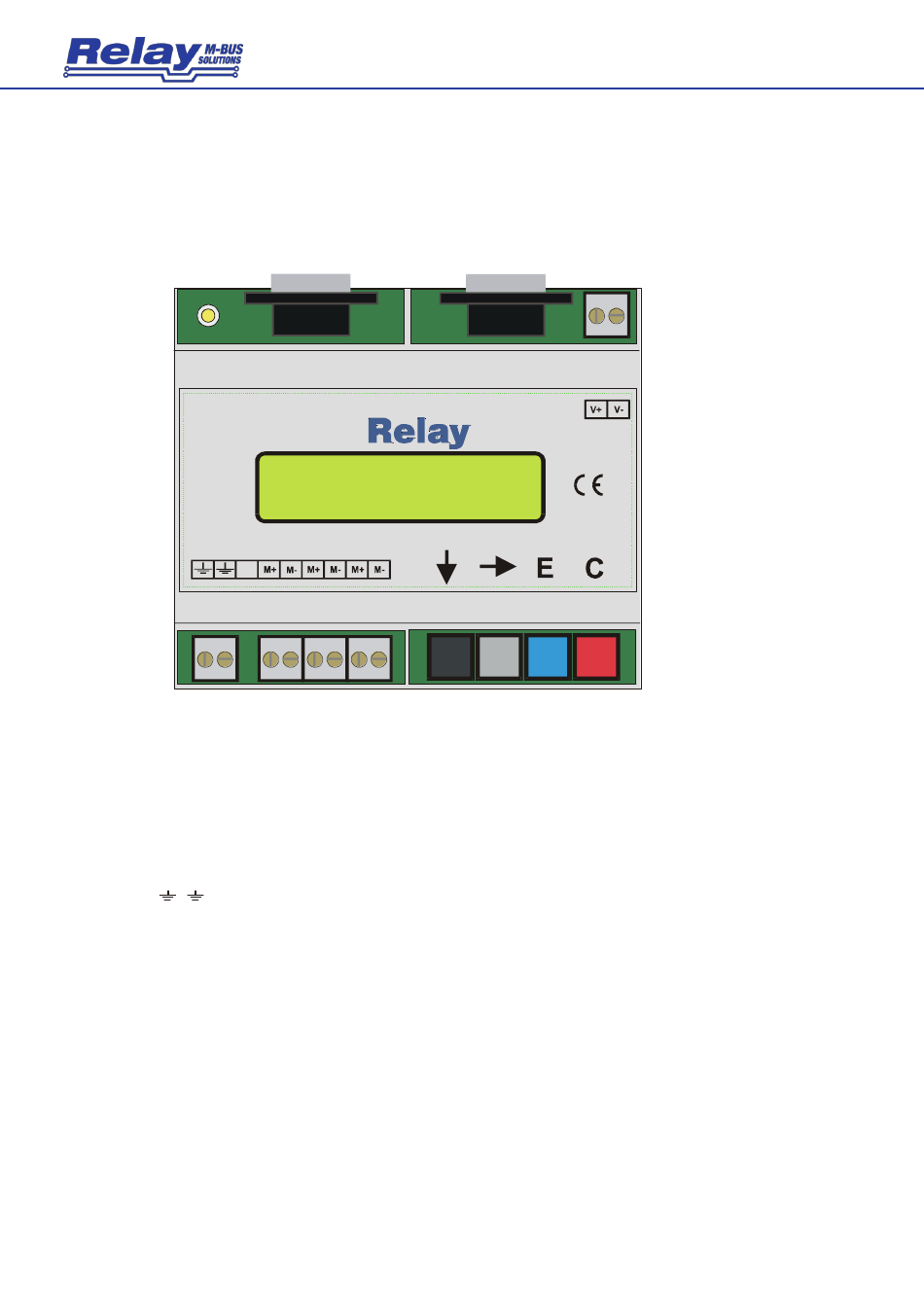

Anschlußplan:
RS232 PC: PC-Schnittstelle für Service- und Pegelwandlerbetrieb
RS232 MODEM: Modem-Schnittstelle für Service- und Pegelwandlerbetrieb
M-Bus: M+, M- M-Bus Anschluss (3 Klemmenpaare). M-Bus-Endgeräte werden zueinander
parallel geschaltet. Dabei ist die Polung unerheblich. Die Indizes +, - dienen
nur zur Unterscheidung der Bus-Leitungen.
Erdung zur Symmetrierung des M-Bus
Power: V+ Versorgungsspannung positiver Anschluss bei DC (10..28VDC)
V- Versorgungsspannung negativer Anschluß bei DC
LED-Anzeige: Die grüne LED leuchtet, wenn die Spannung anliegt und der Microcontroller
betriebsbereit ist.
Bedienungsanleitung MR005_6FA / MR005_6DL ·07/2018 · VERSION 1.4
MR005FA / MR005DL / MR006FA / MR006DL
RS232C MODEM
T 1:001 12345678
A0: 4076.5 kWh
M-Bus
• Polung bei AC unerheblich, 13..27VAC
• Bitte keine Netzspannung anschließen !!
RS232C PC
Power
