LED Anzeige
LED
Farbe
Pwr
grün
Flow
gelb
Temp
gelb
Fault
rot
Ausführliche Beschreibung der Anzeigemuster und Blinkcodes gemäß Handbuch /
Betriebsanleitung FM-IM / FMX-IM
IO-Link Prozessdatenabbild (Process Data Objects)
Bit
15 14 13 12 11 10 9
Flow Value 10 Bit (Bit 15 = MSB, Bit 6 = LSB)

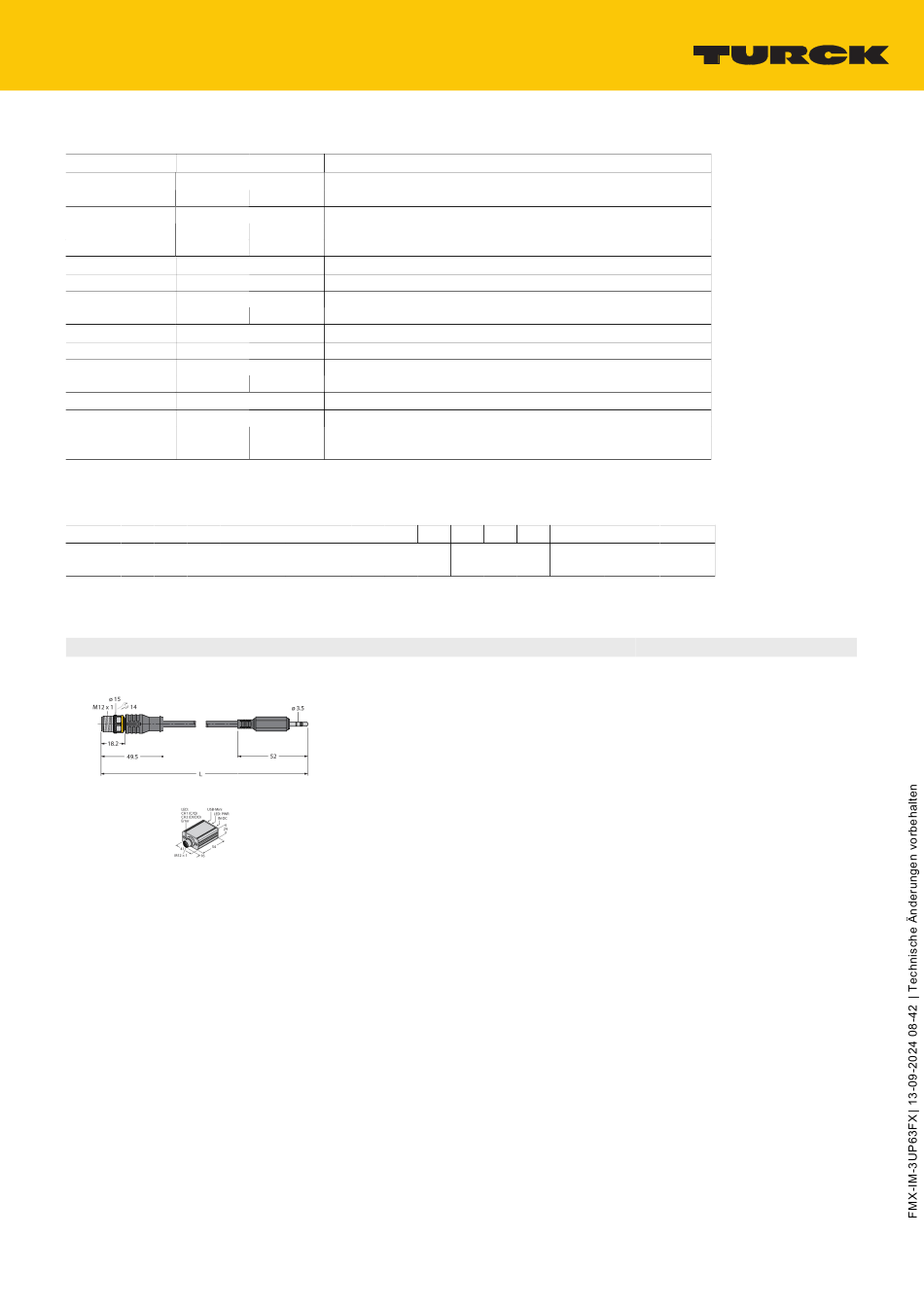

Anschlusszubehör
Maßbild
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 3|5
Status
Beschreibung
an
Betriebsspannung liegt an
Gerät ist betriebsbereit
blinkt
Betriebsspannung liegt an
IO-Link Kommunikation aktiv
(invertierter Flash mit T on 900 ms und T off 100 ms)
aus
Schaltausgang Strömung [low]
an
Schaltausgang Strömung [high]
blinkt
Teachmodus bzw. Diagnoseanzeige
(Spezifikation gemäß Handbuch)
aus
Schaltausgang Medientemperatur [low]
an
Schaltausgang Medientemperatur [high]
blinkt
Teachmodus bzw. Diagnoseanzeige
(Spezifikation gemäß Handbuch)
aus
Schaltausgang Fault [high]
an
Schaltausgang Fault [low]
(Fehlerbild in Kombination mit weiteren LEDs gemäß Hand-
buch)
8
7
6
Typ
IOL-COM/3M
USB-2-IOL-0002
5
4
3
2
1
nicht belegt
Out 3
Out 2
(Fault)
(Temp)
Ident-No.
7525110
6825482
0
Out1
(Flow)
IO-Link Kommunikationsleitung zum
Anschluss von IO-Link Devices an
einen IO-link Master über einen 3.5 mm
Klinkenstecker
IO-Link-Master mit integrierter USB-
Schnittstelle
