Funktionsdiagramme - Sentera Controls Rcmff-3 Montage- Und Bedienungsanleitung

RCMFX-3

FUNKTIONSDIAGRAMME

Achtung
MIW-RCMFX-3-DE-000 - 22 / 04 / 2024
INTELLIGENTER MULTIFUNKTIONALER CO
RAUMFÜHLER
► EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) – Teil 6-3:
Fachgrundnormen - Emissionsstandard für Wohnbereich, Geschäfts- und
Gewerbebereiche sowie Kleinbetriebe Abänderungen A1:2011 und AC:2012 zu
EN 61000-6-3
► EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV
Anforderungen - Teil 1: Allgemeine Anforderungen
► EN 61326-2-3:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte
EMV Anforderungen - Teil 2-3: Besondere Anforderungen Prüfanordnung,
Betriebsbedingungen und Leistungsmerkmale für Messgrössenumformer mit
integrierter oder abgesetzter Signalaufbereitung.
■
Niederspannungsrichtlinie 2014/35/EU
► EN 60529:1991 Schutzarten durch Gehäuse (IP-Code) Änderung AC:1993 zu EN
60529
EN 60730-1:2011 Automatische elektrische Regel-und Steuergeräte für den
►
Hausgebrauch und ähnliche Anwendung - Teil 1: Allgemeine Anforderungen
■
WEEE Richtlinie 2012/19/EC
■
RoHs Richtlinie 2011/65/EC
► EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro-
und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe

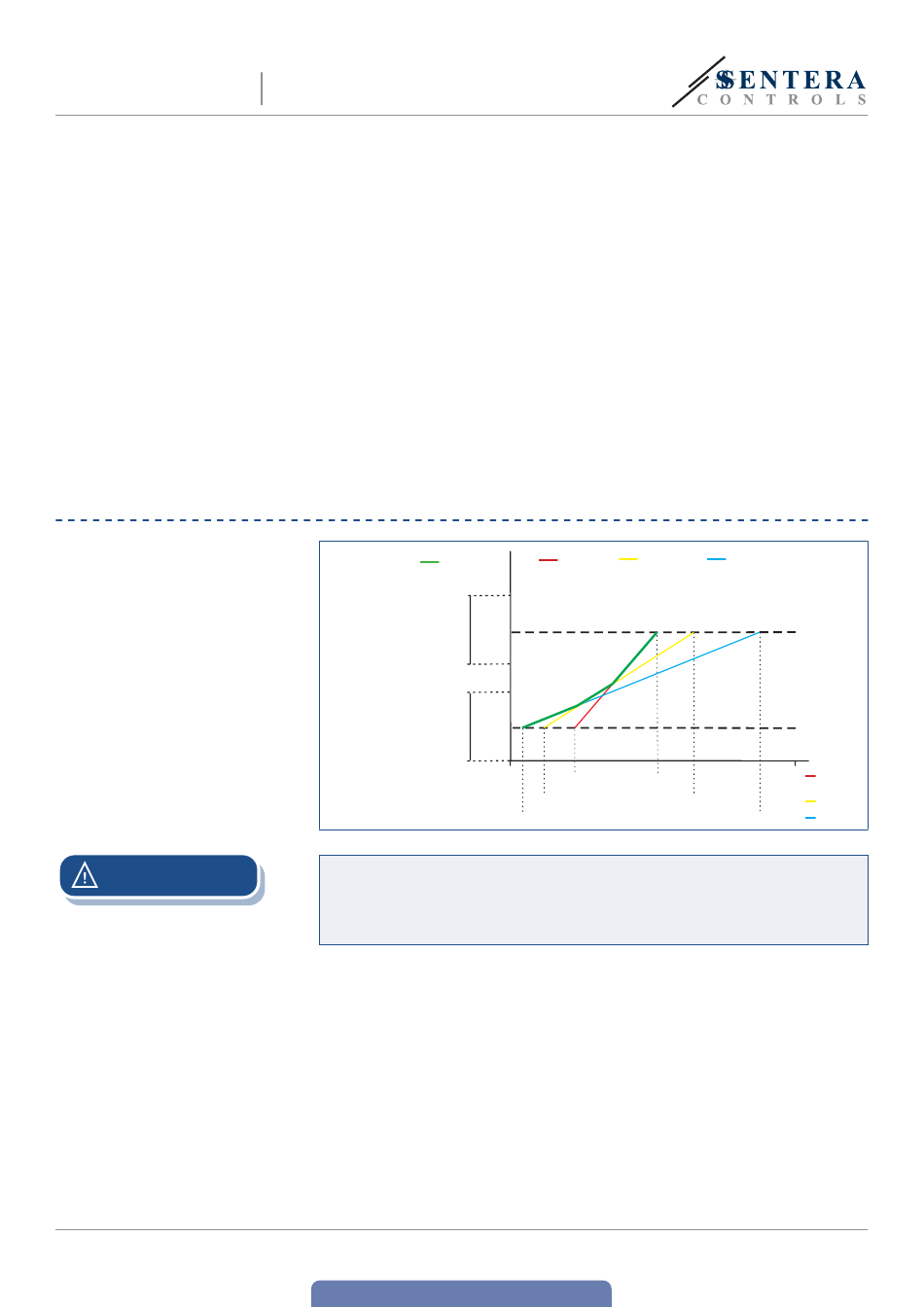

AO1 [%]
100
AO1
max. Bereich
60
40
AO1
min. Bereich
Der Ausgang ändert sich automatisch abhängig vom höchsten der T-, rH- oder
CO Werte, d.h. der höchste der drei Ausgangswerte steuert den Ausgang. Siehe
2
die grüne Linie im Bietriebsdiagramm oben. Ein oder mehrere Sensoren können
deaktiviert werden. So ist es z.B. möglich, den Ausgang nur auf Basis des
gemessenen CO Wertes zu steuern.
2
www.sentera.eu
zurück zum Inhaltsverzeichnis
2
T [°C]
Max.
Min.
0
0
T Min. Bereich
0
rH Min. Bereich
0 CO Min. Bereich
2
CO [ppm]
rH [%]
2
50
T Max.
Bereich
100
rH Max. Bereich
2.000
CO Max. Bereich
2
-
5 - 11
