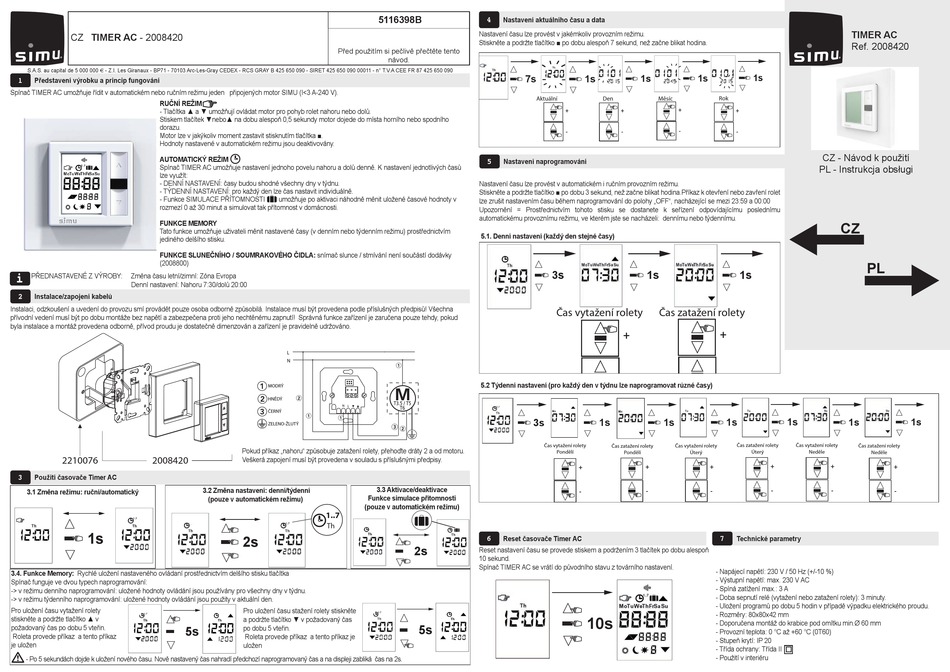

CZ TIMER AC - 2008420
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Představení výrobku a princip fungování
Spínač TIMER AC umožňuje řídit v automatickém nebo ručním režimu jeden připojených motor SIMU (I<3 A-240 V).
RUČNÍ REŽIM
- Tlačítka ▲ a ▼ umožňují ovládat motor pro pohyb rolet nahoru nebo dolů.
Reset horloge
Stiskem tlačítek ▼nebo▲ na dobu alespoň 0,5 sekundy motor dojede do místa horního nebo spodního
dorazu.
Motor lze v jakýkoliv moment zastavit stisknutím tlačítka ■.
Hodnoty nastavené v automatickém režimu jsou deaktivovány.
AUTOMATICKÝ REŽIM
Spínač TIMER AC umožňuje nastavení jednoho povelu nahoru a dolů denně. K nastavení jednotlivých časů
lze využít:
- DENNÍ NASTAVENÍ: časy budou shodné všechny dny v týdnu.
- TÝDENNÍ NASTAVENÍ: pro každý den lze čas nastavit individuálně.
- Funkce SIMULACE PŘÍTOMNOSTI
rozmezí 0 až 30 minut a simulovat tak přítomnost v domácnosti.
FUNKCE MEMORY
Tato funkce umožňuje uživateli měnit nastavené časy (v denním nebo týdenním režimu) prostřednictvím
jediného delšího stisku.
FUNKCE SLUNEČNÍHO / SOUMRAKOVÉHO ČIDLA: snímač slunce / stmívání není součástí dodávky
(2008800)
i
PŘEDNASTAVENÉ Z VÝROBY:
Změna času letní/zimní: Zóna Evropa
Denní nastavení: Nahoru 7:30/dolů 20:00
2
Instalace/zapojení kabelů
Instalaci, odzkoušení a uvedení do provozu smí provádět pouze osoba odborně způsobilá. Instalace musí být provedena podle příslušných předpisů! Všechna
přívodní vedení musí být po dobu montáže bez napětí a zabezpečena proti jeho nechtěnému zapnutí! Správná funkce zařízení je zaručena pouze tehdy, pokud
byla instalace a montáž provedena odborně, přívod proudu je dostatečně dimenzován a zařízení je pravidelně udržováno.
2210076
2008420
3
Použití časovače Timer AC
3.1 Změna režimu: ruční/automatický
1s
3.4. Funkce Memory: Rychlé uložení nastaveného ovládaní prostřednictvím delšího stisku tlačítka
Spínač funguje ve dvou typech naprogramování:
-> v režimu denního naprogramování: uložené hodnoty ovládání jsou používány pro všechny dny v týdnu.
-> v režimu týdenního naprogramování: uložené hodnoty ovládání jsou použity v aktuální den.
Pro uložení času vytažení rolety
stiskněte a podržte tlačítko ▲ v
požadovaný čas po dobu 5 vteřin.
5s
Roleta provede příkaz a tento příkaz
je uložen
- Po 5 sekundách dojde k uložení nového času. Nově nastavený čas nahradí předchozí naprogramovaný čas a na displeji zabliká čas na 2s.
5116398B
Před použitím si pečlivě přečtěte tento
umožňuje po aktivaci náhodně měnit uložené časové hodnoty v
MODRÝ
HNĚDÝ
ČERNÝ
ZELENO-ŽLUTÝ
Pokud příkaz „nahoru" způsobuje zatažení rolety, přehoďte dráty 2 a od motoru.
Veškerá zapojení musí být provedena v souladu s příslušnými předpisy.
3.3 Aktivace/deaktivace
3.2 Změna nastavení: denní/týdenní
Funkce simulace přítomnosti
(pouze v automatickém režimu)
(pouze v automatickém režimu)
1..7
Th
2s
Pro uložení času stažení rolety stiskněte
a podržte tlačítko ▼ v požadovaný čas
po dobu 5 vteřin.
Roleta provede příkaz a tento příkaz je
uložen
4
Nastavení aktuálního času a data
Nastavení času lze provést v jakémkoliv provozním režimu.
Stiskněte a podržte tlačítko ■ po dobu alespoň 7 sekund, než začne blikat hodina.
návod.
7s
Aktuální
+
-
5
Nastavení naprogramování
Nastavení času lze provést v automatickém i ručním provozním režimu.
Stiskněte a podržte tlačítko ■ po dobu 3 sekund, než začne blikat hodina.Příkaz k otevření nebo zavření rolet
lze zrušit nastavením času během naprogramování do polohy „OFF", nacházející se mezi 23:59 a 00:00
Upozornění = Prostřednictvím tohoto stisku se dostanete k seřízení odpovídajícímu poslednímu
automatickému provoznímu režimu, ve kterém jste se nacházeli: dennímu nebo týdennímu.
5.1. Denní nastavení (každý den stejné časy)
3s
Čas vytažení rolety
5.2 Týdenní nastavení (pro každý den v týdnu lze naprogramovat různé časy)
M
T3.5 / T5
T6
3s
Čas vytažení rolety
Pondělí
6
Reset časovače Timer AC
2s
Reset nastavení času se provede stiskem a podržením 3 tlačítek po dobu alespoň
10 sekund.
Spínač TIMER AC se vrátí do původního stavu z továrního nastavení.
5s
1s
1s
1s
1s
Den
Měsíc
Rok
+
+
+
-
-
-
1s
1s
Čas zatažení rolety
+
+
-
-
1s
1s
1s
Čas zatažení rolety
Čas zatažení rolety
Čas vytažení rolety
Pondělí
Úterý
Úterý
+
+
+
-
-
-
7
Technické parametry
- Napájecí napětí: 230 V / 50 Hz (+/-10 %)
- Výstupní napětí: max. 230 V AC
- Spíná zatížení max.: 3 A
- Doba sepnutí relé (vytažení nebo zatažení rolety): 3 minuty.
- Uložení programů po dobu 5 hodin v případě výpadku elektrického proudu.
- Rozměry: 80x80x42 mm
10s
- Doporučena montáž do krabice pod omítku min.Ø 60 mm
- Provozní teplota: 0 °C až +60 °C (0T60)
- Stupeň krytí: IP 20
- Třída ochrany: Třída II
- Použití v interiéru
TIMER AC
Ref. 2008420
CZ - Návod k použití
PL - Instrukcja obsługi
CZ
PL
1s
1s
1s
Čas vytažení rolety
Čas zatažení rolety
Neděle
Neděle
+
+
+
-
-
-
