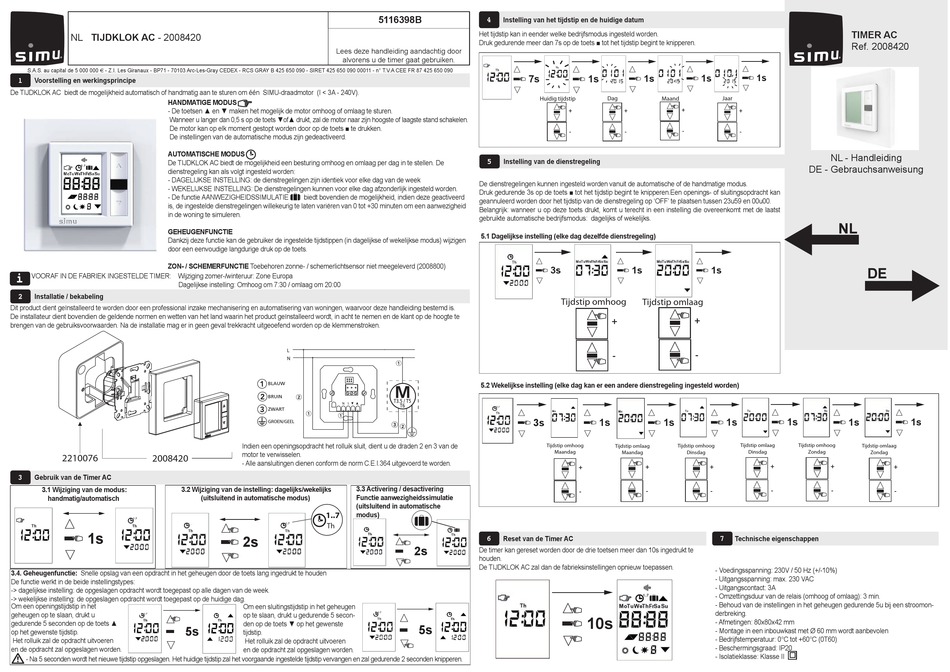

simu TIMER AC Gebrauchsanweisung Seite 4

NL TIJDKLOK AC - 2008420
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Voorstelling en werkingsprincipe
De TIJDKLOK AC biedt de mogelijkheid automatisch of handmatig aan te sturen om één SIMU-draadmotor (I < 3A - 240V).
HANDMATIGE MODUS
- De toetsen ▲ en ▼ maken het mogelijk de motor omhoog of omlaag te sturen.
Reset horloge
Wanneer u langer dan 0,5 s op de toets ▼of▲ drukt, zal de motor naar zijn hoogste of laagste stand schakelen.
De motor kan op elk moment gestopt worden door op de toets ■ te drukken.
De instellingen van de automatische modus zijn gedeactiveerd.
AUTOMATISCHE MODUS
De TIJDKLOK AC biedt de mogelijkheid een besturing omhoog en omlaag per dag in te stellen. De
dienstregeling kan als volgt ingesteld worden:
- DAGELIJKSE INSTELLING: de dienstregelingen zijn identiek voor elke dag van de week
- WEKELIJKSE INSTELLING: De dienstregelingen kunnen voor elke dag afzonderlijk ingesteld worden.
- De functie AANWEZIGHEIDSSIMULATIE
is, de ingestelde dienstregelingen willekeurig te laten variëren van 0 tot +30 minuten om een aanwezigheid
in de woning te simuleren.
GEHEUGENFUNCTIE
Dankzij deze functie kan de gebruiker de ingestelde tijdstippen (in dagelijkse of wekelijkse modus) wijzigen
door een eenvoudige langdurige druk op de toets.
ZON- / SCHEMERFUNCTIE Toebehoren zonne- / schemerlichtsensor niet meegeleverd (2008800)
i
VOORAF IN DE FABRIEK INGESTELDE TIMER: Wijziging zomer-/winteruur: Zone Europa
Dagelijkse instelling: Omhoog om 7:30 / omlaag om 20:00
2
Installatie / bekabeling
Dit product dient geïnstalleerd te worden door een professional inzake mechanisering en automatisering van woningen, waarvoor deze handleiding bestemd is.
De installateur dient bovendien de geldende normen en wetten van het land waarin het product geïnstalleerd wordt, in acht te nemen en de klant op de hoogte te
brengen van de gebruiksvoorwaarden. Na de installatie mag er in geen geval trekkracht uitgeoefend worden op de klemmenstroken.
2210076 2008420
3
Gebruik van de Timer AC
3.1 Wijziging van de modus: 3.2 Wijziging van de instelling: dagelijks/wekelijks
handmatig/automatisch
1s
3.4. Geheugenfunctie: Snelle opslag van een opdracht in het geheugen door de toets lang ingedrukt te houden
De functie werkt in de beide instellingstypes:
-> dagelijkse instelling: de opgeslagen opdracht wordt toegepast op alle dagen van de week.
-> wekelijkse instelling: de opgeslagen opdracht wordt toegepast op de huidige dag.
Om een openingstijdstip in het
geheugen op te slaan, drukt u
gedurende 5 seconden op de toets ▲
5s
op het gewenste tijdstip.
Het rolluik zal de opdracht uitvoeren
en de opdracht zal opgeslagen worden.
- Na 5 seconden wordt het nieuwe tijdstip opgeslagen. Het huidige tijdstip zal het voorgaande ingestelde tijdstip vervangen en zal gedurende 2 seconden knipperen.
5116398B
Lees deze handleiding aandachtig door
alvorens u de timer gaat gebruiken.
biedt bovendien de mogelijkheid, indien deze geactiveerd
BLAUW
BRUIN
ZWART
GROEN/GEEL
Indien een openingsopdracht het rolluik sluit, dient u de draden 2 en 3 van de
motor te verwisselen.
- Alle aansluitingen dienen conform de norm C.E.I.364 uitgevoerd te worden.
3.3 Activering / desactivering
Functie aanwezigheidssimulatie
(uitsluitend in automatische modus)
(uitsluitend in automatische
1..7 modus)
Th
2s
Om een sluitingstijdstip in het geheugen
op te slaan, drukt u gedurende 5 secon-
den op de toets ▼ op het gewenste
tijdstip.
Het rolluik zal de opdracht uitvoeren
en de opdracht zal opgeslagen worden.
4
Instelling van het tijdstip en de huidige datum
Het tijdstip kan in eender welke bedrijfsmodus ingesteld worden.
Druk gedurende meer dan 7s op de toets ■ tot het tijdstip begint te knipperen.
7s
Huidig tijdstip
+
-
5
Instelling van de dienstregeling
De dienstregelingen kunnen ingesteld worden vanuit de automatische of de handmatige modus.
Druk gedurende 3s op de toets ■ tot het tijdstip begint te knipperen.Een openings- of sluitingsopdracht kan
geannuleerd worden door het tijdstip van de dienstregeling op 'OFF' te plaatsen tussen 23u59 en 00u00.
Belangrijk: wanneer u op deze toets drukt, komt u terecht in een instelling die overeenkomt met de laatst
gebruikte automatische bedrijfsmodus: dagelijks of wekelijks.
5.1 Dagelijkse instelling (elke dag dezelfde dienstregeling)
3s
Tijdstip omhoog
5.2 Wekelijkse instelling (elke dag kan er een andere dienstregeling ingesteld worden)
M
T3.5 / T5
T6
3s
Tijdstip omhoog
Maandag
6
Reset van de Timer AC
2s
De timer kan gereset worden door de drie toetsen meer dan 10s ingedrukt te
houden.
De TIJDKLOK AC zal dan de fabrieksinstellingen opnieuw toepassen.
5s
1s
1s 1s 1s
Dag Maand Jaar
+
+ +
-
- -
1s 1s
Tijdstip omlaag
+ +
-
-
1s 1s 1s
Tijdstip omlaag
Tijdstip omlaag Tijdstip omhoog
Maandag Dinsdag Dinsdag
+ + +
- -
-
7
Technische eigenschappen
- Voedingsspanning: 230V / 50 Hz (+/-10%)
- Uitgangsspanning: max. 230 VAC
- Uitgangscontact: 3A
- Omzettingsduur van de relais (omhoog of omlaag): 3 min.
- Behoud van de instellingen in het geheugen gedurende 5u bij een stroomon-
derbreking.
10s
- Afmetingen: 80x80x42 mm
- Montage in een inbouwkast met Ø 60 mm wordt aanbevolen
- Bedrijfstemperatuur: 0°C tot +60°C (0T60)
- Beschermingsgraad: IP20
- Isolatieklasse: Klasse II
TIMER AC
Ref. 2008420
NL - Handleiding
DE - Gebrauchsanweisung
NL
DE
1s 1s 1s
Tijdstip omhoog
Tijdstip omlaag
Zondag Zondag
+ +
+
- - -
