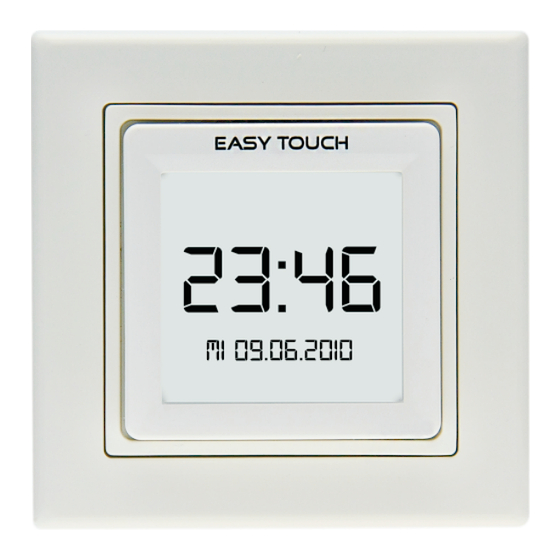

simu EASY TOUCH Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Wochenprogramm
Die Schaltzeiten können für jeden Tag individuell eingestellt werden.
Zufallsgenerator
Die Schaltzeiten variieren um
Astroprogramm
Die Schaltzeiten werden anhand des eingestellten Datums ermittelt, sodass die Fahrbefehle zum Sonnenaufgang
oder Sonnenuntergang erfolgen. Eine Kombination mit den eingestellten Schaltzeiten ist ebenfalls möglich.
Sonnenprogramm
Wird die am Sonnensensor eingestellte Helligkeit für eine gewisse Zeit überschritten, fährt der Rollladen solange
abwärts, bis die Position des Sensors erreicht ist. Anschließend wird der Rollladen ein kurzes Stück hochgefahren,
bis der Sensor wieder frei ist.
Wird hingegen keine Sonne mehr erkannt, fährt der Rollladen nach oben.
Der Schwellenwert für die Sonnenerkennung sowie die Verzögerungszeit können individuell eingestellt werden.
Dämmerungsprogramm
Das Dämmerungsprogramm arbeitet in Verbindung mit den programmierten Ab-Zeiten.Der Rollladen fährt nur
abwärts, wenn die programmierte Schaltzeit (Tag/Woche/Astro) überschritten wurde und der eingestellte
Helligkeitswert unterschritten wird. Der Schwellenwert für die Dämmerungserkennung sowie die Verzögerungszeit
können individuell eingestellt werden.
Hauptmenü
Einstellmenü
Einstellmenü 1
Handbetrieb
Der Rollladen wird mit Hilfe der Auf-/Ab Tasten in die gewünschte Position gefahren.
Bei einer Betätigung länger als ca. 0,8 s geht die Uhr für ca. 3 min in Selbsthaltung.
Die Selbsthaltung kann jederzeit durch die Stop Taste gestoppt werden.
Automatikbetrieb
Der Rollladen fährt automatisch zu den programmierten Schaltzeiten auf bzw. ab.
Es sind bis zu 2 Schaltzeiten pro Tag einstellbar. Die zweite Schaltzeit kann im
Profimenü aktiviert werden.
Tagesprogramm
Die Schaltzeiten sind für alle Tage gleich.
± 15 min
(=Urlaubsschaltung).
Einstellmenü 2
Manuell - Auf
Manuell - Stop
Manuell - Ab
-1-
Aufruf Einstellmenü
Automatikbetrieb aktiv
Manueller Betrieb aktiv

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für simu EASY TOUCH

  • Seite 1 Bedienungsanleitung Handbetrieb Der Rollladen wird mit Hilfe der Auf-/Ab Tasten in die gewünschte Position gefahren. Bei einer Betätigung länger als ca. 0,8 s geht die Uhr für ca. 3 min in Selbsthaltung. Die Selbsthaltung kann jederzeit durch die Stop Taste gestoppt werden. Automatikbetrieb Der Rollladen fährt automatisch zu den programmierten Schaltzeiten auf bzw.

  • Seite 2: Menüsymbole Und Deren Bedeutung

    Menüsymbole und deren Bedeutung Astroprogramm Datum/Uhrzeit Tagesprogramm Zufallsprogramm Wochenprogramm Profimenü Sonnennachführung Rücksetzen in den Auslieferungszustand (Reset) Programm nicht aktiv Dämmerung Bedienung allgemein Bestätigung der Einstellungen Verändern der angezeigten Werte und ggf. Verzweigung ins Untermenü Aktivieren oder Deaktivieren Wechsel zwischen den Menüpunkten der angezeigten Option Einstellung Uhrzeit/Datum Die Einstellung der Uhrzeit und des Datums erfolgt bei der Inbetriebnahme oder...
  • Seite 3 Einstellung der Schaltzeiten (Fortsetzung) Schaltzeit 2 Sie können eine zweite Fahrzeit für Auf und Ab festlegen. Die Aktivierung der Schaltzeit 2 erfolgt im Profimenü. Durch Drücken des + oder - Symbols können Sie zuerst die 2. Auf-Zeit einstellen. Bestätigen Sie im Anschluss mit SET. Wiederholen Sie diese Schritte für die Ab-Zeit.
  • Seite 4 Astroprogramm Die Aktivierung des Astroprogramms erfolgt im Einstellmenü 1 durch Drücken auf das entsprechende Symbol: Aktivieren Sie durch kurzes Drücken auf EIN das Astroprogramm. Anschließend drücken Sie auf SET. Sie können durch kurzes Drücken auf das Symbol oben links zwischen drei verschiedenen Programmen wählen.

  • Seite 5: Rücksetzen In Den Auslieferungszustand

    Einstellung der Sonnennachführung (Sonnen-/Dämmerungssensor muss angeschlossen sein) Die Aktivierung der Sonnennachführung erfolgt im Einstellmenü 1 durch Drücken auf das entsprechende Symbol: Aktivieren Sie durch kurzes Drücken auf EIN die Sonnennachführung. Anschließend drücken Sie auf SET. Schwellwert akt. Sensorwert Ändern Sie durch Drücken auf + oder - den Schwellwert.
  • Seite 6 Profimenü Sie gelangen in das Profimenü durch Drücken des entsprechenden Symbols im Einstellmenü 2 Tippbetrieb Durch kurzes Betätigen der Auf/Ab EIN: Tasten kann der Rollladen exakt positioniert werden. Erst bei einer Betätigungsdauer von mehr als 0,8s geht der Ausgang in Selbsthaltung. Bei Betätigung der Auf/Ab Tasten geht der AUS: Schaltausgang sofort in Selbsthaltung.

  • Seite 7: Verschiebung Astrozeit

    Unterputzeinsatz gemäß Schaltplan anschließen und über die beiden Krallenschrauben in der Unterputzdose oder Hohlwanddose befestigen. EASY TOUCH Rahmen mit Uhreneinsatz Easy Touch auf den Unterputzteinsatz aufsetzen und eindrücken. Achtung der Uhreneinsatz passt nur in einer Richtung auf den Unterputzeinsatz. - 7-...
  • Seite 8 Verdrahtung UP Einsatz ohne Nebenstelleneingang UP Einsatz mit Nebenstelleneingang Zu weiteren Steuerungen Zentrale Anschluss mehrerer Motoren an eine Rollladenuhr bitte generell nur einen Motor pro Rollladenuhr anschließen. Falls Sie weitere Motoren mit einer Rollladenuhr betreiben wollen, verwenden sie bitte Trennrelais aus unserem Lieferprogramm Beispiel R1-U-E 230 Lösungsmöglichkeiten von 2...
